A Schneider Electric ComPacT NSX160B C16B4 típusú megszakító alapkeret a villamosenergia-elosztó rendszerek egyik kulcsfontosságú komponense, amely kiemelkedő teljesítményt és megbízhatóságot biztosít ipari és kereskedelmi alkalmazásokban. Ez a 4 pólusú alapkeret a ComPacT NSX termékcsalád része, amely a modern villamossági rendszerek biztonságos üzemeltetésének egyik alapköve.
A C16B4 megszakító alapkeret 160 A névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és 25 kA megszakítóképességgel bír 380/415 V AC hálózati feszültségen, 50/60 Hz frekvencián. A készülék rugalmassága kiemelkedő, hiszen a megszakítóképesség értéke a különböző hálózati feszültségeken is figyelemre méltó: 40 kA 220/240 V AC-n, 20 kA 440 V AC-n, és 15 kA 500 V AC feszültségen. A termék alkalmas kategória A felhasználásra az IEC 60947-2 szabvány szerint, valamint biztosítja a leválasztás (izoláció) funkcióját is, megfelelve az EN/IEC 60947-2 előírásainak. Különösen fontos kiemelni, hogy a készülék 690 V AC üzemi feszültségig használható, amely kiterjeszti az alkalmazási területét a magasabb feszültségszintű rendszerekhez is.
A NSX160B műszaki jellemzői között meg kell említeni a kiváló szigetelési tulajdonságokat is: 800 V AC névleges szigetelési feszültséggel és 8 kV névleges lökőfeszültség-állósággal rendelkezik. A mechanikai élettartama 40000 kapcsolási ciklus, míg az elektromos élettartam terheléstől függően változik: például 440 V AC-n névleges áram mellett 20000 ciklus, vagy félterhelésen 40000 ciklus. A készülék toggle (billenőkaros) vezérléssel rendelkezik, fix rögzítésű kivitelben készül, és a front oldali csatlakozásoknak köszönhetően könnyen beépíthető. A semleges vezető pozíciója bal oldalon található, ami a szerelés és a kábelezés tervezésekor fontos szempont. A C16B4 méretei kompaktak: 140 mm szélesség, 161 mm magasság és 86 mm mélység, 35 mm-es csatlakozási osztással.
A termék kifejezetten elosztói alkalmazásokhoz ajánlott, és az alaptok nem tartalmaz kioldóegységet, így a felhasználó igényeinek megfelelően választhatja ki és rendelheti meg külön a kívánt típusú kioldót. Ez a rugalmas konfigurációs lehetőség teszi a ComPacT NSX sorozatot rendkívül sokoldalúvá. A C16B4 kompatibilis a különféle kioldóegységekkel, beleértve az integrált teljesítménymérést biztosító fejlettebb típusokat is. A környezeti specifikációk szerint a készülék -25…70 °C közötti üzemi hőmérsékleten használható, és IP40 védettséggel, valamint IK07 ütésállósággal rendelkezik. A termék megfelel a III-as túlfeszültség kategóriának és a 3-as szennyezettségi foknak, továbbá az előlapon II-es érintésvédelmi osztályú védelmet biztosít.

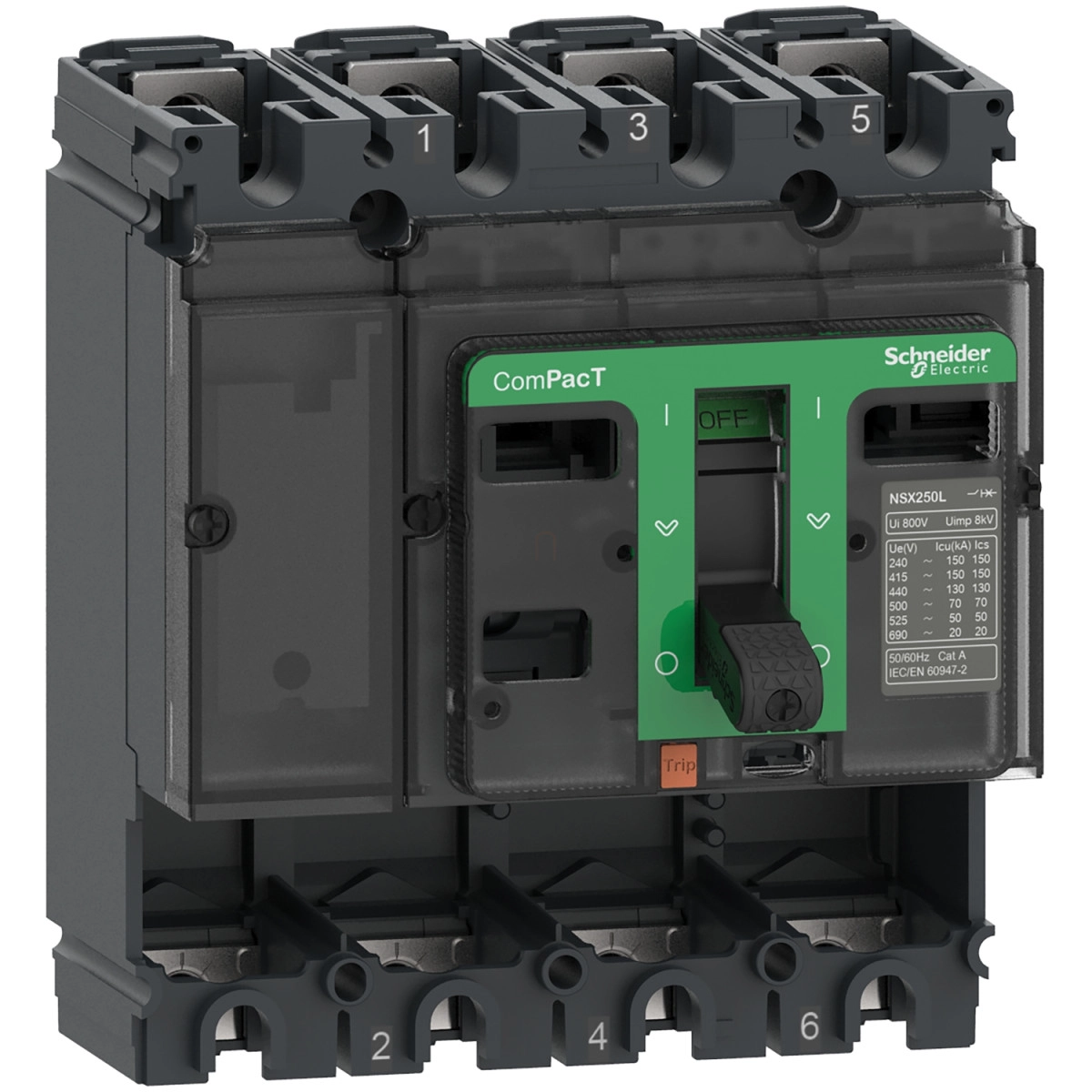

Schneider Electric ComPacT NSX (2021) - C16B4 - Megszakító alapkeret, NSX160B, 25 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 4P műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termék neve: ComPacT NSX
Eszköz rövid neve: NSX160B
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazás: Elosztás
Pólusok: 4P
Semleges vezető pozíciója: Bal
Névleges áram: 160 A 40 °C-on
Elektromos jellemzők
Névleges üzemi feszültség: 690 V AC 50/60 Hz, IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Leválasztásra alkalmas: Igen, EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség:
15 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
40 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
Megszakítóképesség kód: B 25 kA 415 V AC
Vezérlési mód: Billenőkaros
Szerelési mód: Fix
Kiegészítő jellemzők
Névleges szigetelési feszültség: 800 V AC 50/60 Hz, IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 8 kV, IEC 60947-2 szerint
Névleges üzemi megszakítóképesség:
20 kA 440 V AC 50/60 Hz, IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz, IEC 60947-2 szerint
40 kA 220/240 V AC 50/60 Hz, IEC 60947-2 szerint
15 kA 500 V AC 50/60 Hz, IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus, IEC 60947-2 szerint
Elektromos élettartam:
40000 ciklus 440 V AC 50/60 Hz In/2, IEC 60947-2 szerint
15000 ciklus 690 V AC 50/60 Hz In/2, IEC 60947-2 szerint
20000 ciklus 440 V AC 50/60 Hz In, IEC 60947-2 szerint
7500 ciklus 690 V AC 50/60 Hz In, IEC 60947-2 szerint
Rögzítési felület: Hátlap
Felső csatlakozás: Front
Alsó csatlakozás: Front
Csatlakozási távolság: 35 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültség kategória: III
Érintésvédelmi osztály: II-es osztály az előlapon
Szennyezettségi fok: 3, IEC 60664-1 szerint
IP védettség: IP40, IEC 60529 szerint
IK védettség: IK07, IEC 62262 szerint
Környezeti hőmérséklet üzemelés során: -25...70 °C
Környezeti hőmérséklet tárolás során: -50...85 °C
