A Schneider Electric ComPacT NSX sorozatból származó C16B3 típusú megszakító alapkeret egy kiváló minőségű, ipari felhasználásra tervezett áramvédelmi eszköz, amely különösen elosztóhálózatokban nyújt megbízható teljesítményt. A ComPacT NSX160B termékcsalád részeként ez az alapkeret 160 A névleges árammal rendelkezik és 25 kA megszakítóképességgel bír 415 VAC feszültségen. Fontos megjegyezni, hogy ez a termék alapkeret, amely kioldóegység nélkül kerül forgalomba, így a teljes működéshez külön kell megvásárolni a megfelelő kioldót.
A C16B3 megszakító alapkeret három pólussal (3P) rendelkezik, ami ideálissá teszi háromfázisú hálózatok védelmére. Működési jellemzői kiemelkedőek: 40 °C környezeti hőmérsékleten 160 A névleges árammal üzemeltethető, névleges üzemi feszültsége pedig 690 V AC 50/60 Hz az IEC 60947-2 szabványnak megfelelően. A terméket A kategóriájú felhasználásra tervezték, és alkalmas szigetelésre is az EN/IEC 60947-2 szabvány szerint. A megszakítóképessége különböző feszültségszinteken is kiváló: 500 V AC-nél 15 kA, 440 V AC-nél 20 kA, 380/415 V AC-nél 25 kA, valamint 220/240 V AC-nél akár 40 kA értékkel rendelkezik. A B 25 kA 415 V AC megszakítóképességi kóddal jelölt termék toggle (billenőkaros) vezérléssel működtethető, és fix rögzítésű kivitelben készül.
A C16B3 megszakító alapkeret további műszaki paraméterei is figyelemre méltóak. Névleges szigetelési feszültsége 800 V AC 50/60 Hz az IEC 60947-2 szerint, míg névleges lökőfeszültség-állósága 8 kV. Névleges üzemi megszakítóképessége (Ics) szintén kiemelkedő: 440 V AC-nél 20 kA, 380/415 V AC-nél 25 kA, 220/240 V AC-nél 40 kA, és 500 V AC-nél 15 kA. A termék mechanikai élettartama 40000 kapcsolási ciklus, míg elektromos élettartama különböző terhelési viszonyok mellett változó: 440 V AC 50/60 Hz, In/2 terhelésnél 40000 ciklus, 690 V AC 50/60 Hz, In/2 terhelésnél 15000 ciklus, 440 V AC 50/60 Hz, In terhelésnél 20000 ciklus, valamint 690 V AC 50/60 Hz, In terhelésnél 7500 ciklus. A megszakító hátlapra szerelhető, az elektromos csatlakozások pedig elöl találhatók mind a felső, mind az alsó oldalon. A csatlakozási osztás 35 mm, és a termék védelem nélküli kivitelben készül.
Méreteit tekintve a C16B3 megszakító alapkeret 105 mm széles (W), 161 mm magas (H) és 86 mm mély (D), ami kompakt kialakítást biztosít a kapcsolószekrényben való elhelyezéshez. Környezeti jellemzői szintén figyelemre méltóak: megfelel az EN/IEC 60947-2 és UL 60947-4-1 szabványoknak, III-as túlfeszültség kategóriába tartozik, és az előlapon II-es osztályú érintésvédelmi besorolással rendelkezik. Szennyezettségi foka 3 az IEC 60664-1 szerint, IP védettsége IP40 az IEC 60529 szerint, IK védettsége pedig IK07 az IEC 62262 szabvány alapján. Üzemi környezeti hőmérséklet-tartománya -25…70 °C, tárolási hőmérséklet-tartománya -50…85 °C. A Schneider Electric ComPacT NSX sorozatú megszakítók, különösen a C16B3 típusú alapkeret, maximalizálják a teljesítmény rendelkezésre állását, elsősorban korrekciós, megelőző és prediktív karbantartást biztosítva az eszközkezeléshez, amikor fejlett MicroLogic kioldóegységekkel párosítják. A termék tervezésénél hangsúlyt fektettek a megelőzésre alapuló védelemre, amely az Everlink energiacsatlakozásoknak köszönhetően segít megelőzni az elektromos tüzeket és támogatja a megelőző karbantartást. Továbbá a ComPacT NSX sorozat tervezett csatlakoztatási lehetőséggel rendelkezik az EcoStruxure Power IoT-csatlakoztatott architektúrához, amely javítja az energiaelosztó rendszer minden aspektusát.

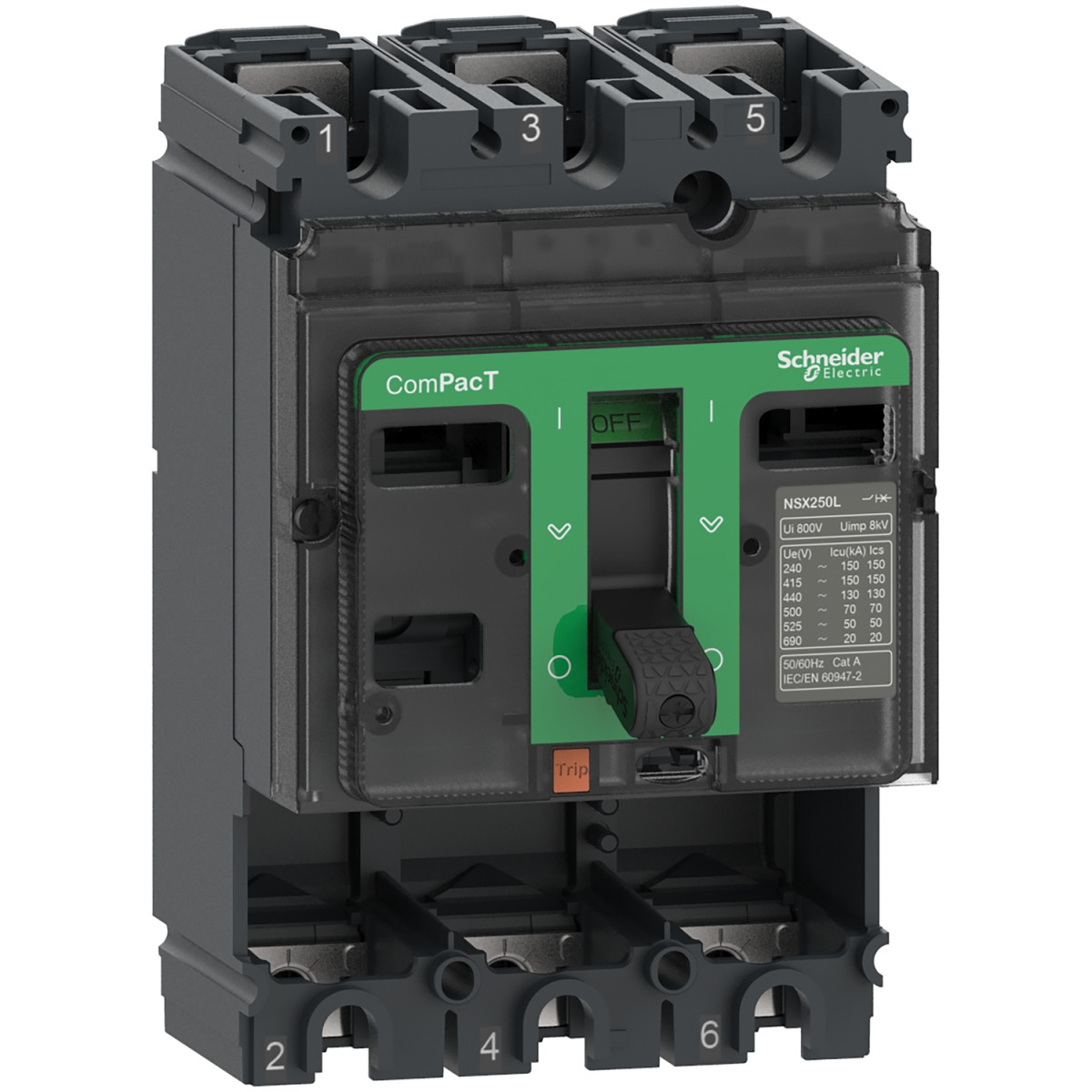

Schneider Electric ComPacT NSX (2021) - C16B3 - Megszakító alapkeret, NSX160B, 25 kA 415 VAC 50/60 Hz, 160 A, kioldóegység nélkül, 3P műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX160B
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 3P
Névleges áram [In]: 160 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2-nek
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 15 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
20 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
40 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképességi kód: B 25 kA 415 V AC
Vezérlés és szerelés
Vezérlés típusa: Billenőkar
Szerelési mód: Fix
Kiegészítő információk
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség [Ics]: 20 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
25 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
40 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai élettartam: 40000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 40000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
15000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
20000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
7500 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
Szerelési alap: Hátlap
Felső csatlakozás: Elöl
Alsó csatlakozás: Elöl
Csatlakozási osztás: 35 mm
Védelem típusa: Védelem nélkül
Méretek
Szélesség (Sz): 105 mm
Magasság (M): 161 mm
Mélység (M): 86 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
UL 60947-4-1
Túlfeszültség kategória: III
Elektromos érintésvédelmi osztály: II. osztály az előlapon
Szennyezettségi fok: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
Műszaki előnyök
Névleges áram: 100A-tól 630A-ig és 9 megszakítóképesség a 2 méretű megszakítóhoz
3 és 4 pólusú verziók elérhetők
Elektronikus és hőmágneses védelmek széles választéka
Plug and ready kábelezési rendszer és kommunikációs kiegészítők
Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységgel integrált teljesítménymérővel: I, U, P, E, THD, CosPhi
