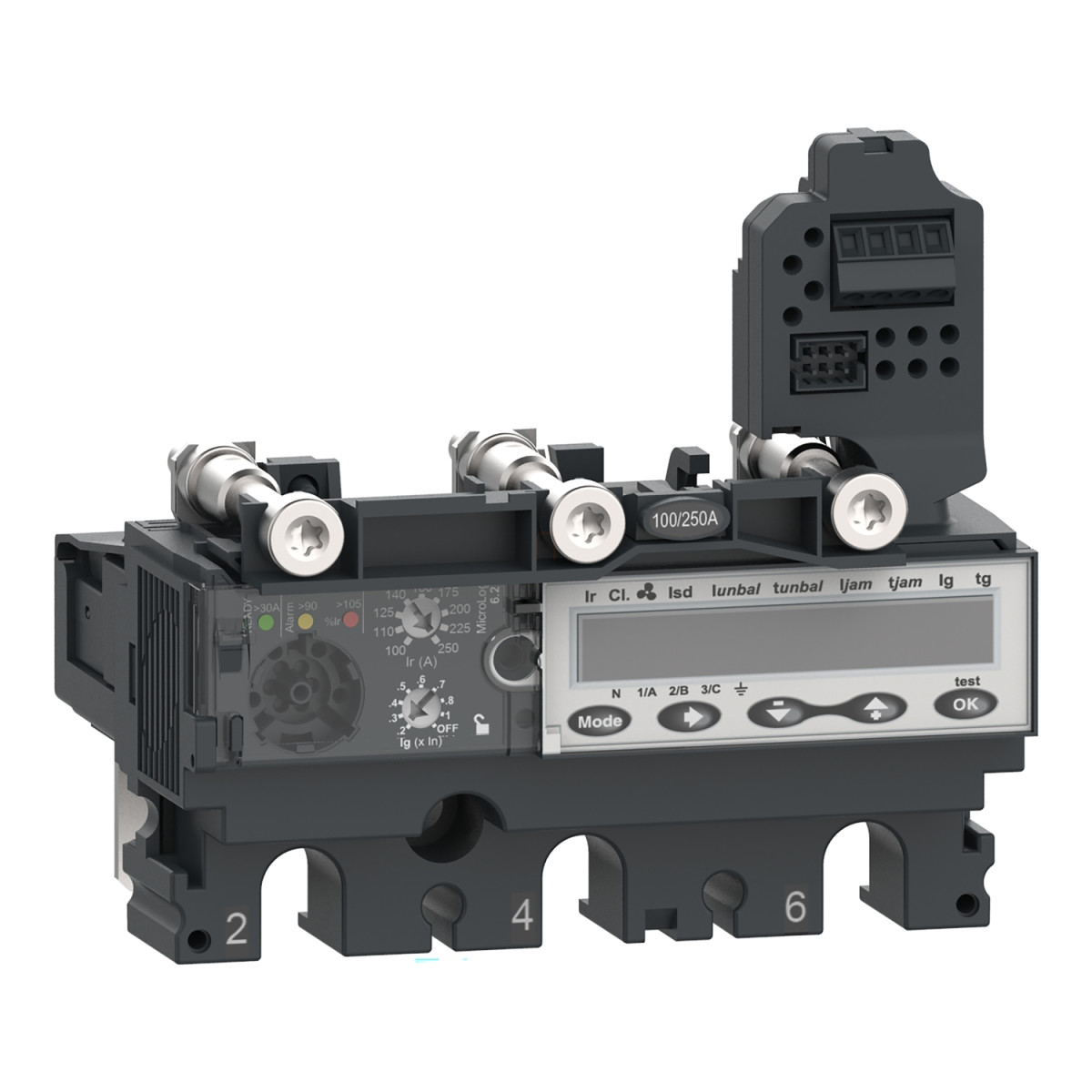

A Schneider Electric ComPacT NSX sorozatba tartozó C1636E160 cikkszámú MicroLogic 6.2E típusú elektronikus kioldóegység egy innovatív és sokoldalú védelmi komponens, amely kifejezetten a ComPacT NSX160 és NSX250 megszakítókhoz lett kifejlesztve. Ez a 3-pólusú, 3D védett kialakítású eszköz ideális választás elosztóhálózatok megbízható védelméhez, különösen ott, ahol fejlett védelem és energiamérés is szükséges.
A MicroLogic 6.2E kioldóegység a kategóriájában kiemelkedő LSIG védelmi funkciókkal rendelkezik, amelyek tartalmazzák a túlterhelés elleni hosszú késleltetésű (L), a rövidzárlat elleni rövid késleltetésű (S), a pillanati rövidzárlat elleni (I) és a földzárlat elleni (G) védelmet. Az eszköz névleges árama 160A 40°C-on, és 690V AC 50/60 Hz üzemi feszültséggel működik. A fixen beépíthető megszakítóhoz tervezett trip unit különlegessége, hogy energiamérő funkcióval is rendelkezik, amely lehetővé teszi a fogyasztás pontos monitorozását és optimalizálását.
A hosszú késleltetésű védelem (Ir) 9 különböző beállításban, 63-160A tartományban állítható. A kioldási késleltetés (tr) 15-400 másodperc között változtatható 1.5×Ir értéknél, illetve 0.35-11 másodperc között 7.2×Ir értéknél. Az eszköz 20 perces termikus memóriával rendelkezik a kioldás előtt és után. A rövid késleltetésű védelem (Isd) szintén 9 különböző beállításban, 1.5-10×Ir tartományban, míg a pillanati védelem (Ii) 1.5-15×In tartományban állítható. A földzárlat elleni védelem (Ig) beállítása 0.4-1×In tartományban lehetséges 40A-es névleges áram esetén, illetve 0.2-1×In tartományban, ha a névleges áram meghaladja a 40A-t. A beállítási lehetőségek széles skálája lehetővé teszi, hogy a kioldóegységet pontosan a védendő rendszer igényeihez igazítsuk.
A MicroLogic 6.2E további előnyei közé tartozik a ZSI (zóna szelektív reteszelés) funkció, valamint a fejlett helyi jelzőrendszer, amely flashing LED-eket tartalmaz: zöldet a működésre kész állapotra, pirosat a 105%-os túlterhelésre és narancssárgát a 90%-os túlterhelésre. Az LCD kijelző energiamérés mellett számos kommunikációs funkcióval is rendelkezik, beleértve az energiamérést, a védelem és riasztás beállításait, az időbélyeggel ellátott eseménynaplót és eseménytáblázatokat, a pillanatnyi és igény szerinti értékeket, a karbantartási indikátorokat, az áram- és teljesítményigényt, a teljesítmény minőséget, valamint a maximum/minimum értékeket. A kioldóegység IP40-es védelemmel rendelkezik az IEC 60529 szabvány szerint, és -25...70°C közötti környezeti hőmérsékleten használható, ami biztosítja a megbízható működést a legtöbb ipari környezetben.
Schneider Electric ComPacT NSX (2021) - C1636E160 - Kioldóegység MicroLogic 6.2 E NSX 160/250 megszakítóhoz műszaki adatok
Általános jellemzők
Sorozat: ComPacT
Termékcsalád: ComPacT NSX100...250
Komponens típusa: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E
Technológia: Elektronikus
Kompatibilitás: ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok: 3P
Védett pólusok: 3D
Védelmi funkciók
Védelmi funkciók: LSIG
Védelem típusa:
L: túlterhelés elleni védelem (hosszú késleltetésű)
S: rövid késleltetésű rövidzárlat elleni védelem
I: pillanatnyi rövidzárlat elleni védelem
G: földzárlat elleni védelem
Névleges áram: 160 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Beállítási lehetőségek
Hosszú késleltetésű kioldás (Ir) beállítása: 9 beállítási fokozat, 63...160 A
Hosszú késleltetésű védelem késleltetési idő (tr) beállítása: Állítható
Beállítási tartomány:
15...400 s 1.5 × Ir esetén
0.35...11 s 7.2 × Ir esetén
0.5...16 s 6 × Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási érték (Isd) beállítása: 9 beállítási fokozat, 1.5...10 × Ir
Rövid késleltetésű védelem késleltetési idő (tsd) beállítása: Állítható
Beállítási tartomány:
0...0.4 s I²t=off
0.1...0.4 s I²t=on
Pillanatműködésű védelem kioldási érték (Ii) beállítása: Állítható, 1.5...15 × In
Földzárlat védelem kioldási érték (Ig) beállítása: Állítható
Beállítási tartomány:
0.4...1 × In, ha In = 40 A
0.2...1 × In, ha In > 40 A
Ig be/ki kapcsolható
Földzárlat védelem késleltetési idő (tg) beállítása: Állítható
Beállítási tartomány:
0...0.4 s I²t=off
0.1...0.4 s I²t=on
Szivárgóáram védelem: Nincs
Zóna szelektív reteszelés (ZSI): Van
Jelzések és kommunikáció
Helyi jelzés:
Villogó LED (zöld) üzemkész állapot jelzésére
LED 105% Ir (piros) túlterhelés jelzésére
LED 90% Ir (narancssárga) túlterhelés jelzésére
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció:
Energiamérés
Védelmi és riasztási beállítások
Időbélyeggel ellátott előzmények és eseménytáblázatok
Pillanatnyi és igény szerinti értékek
Karbantartási indikátorok
Áram- és teljesítményigény
Teljesítmény minőség
Maximum/minimum értékek
Elektromos adatrögzítés: Karbantartási indikátorok
Környezeti jellemzők
Szabványok: EN/IEC 60947-2
Áramütés elleni védelem osztálya: II. osztály
Szennyezési fokozat: 3, IEC 60947-1 szerint
IP védettség: IP40, IEC 60529 szerint
Környezeti működési hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
