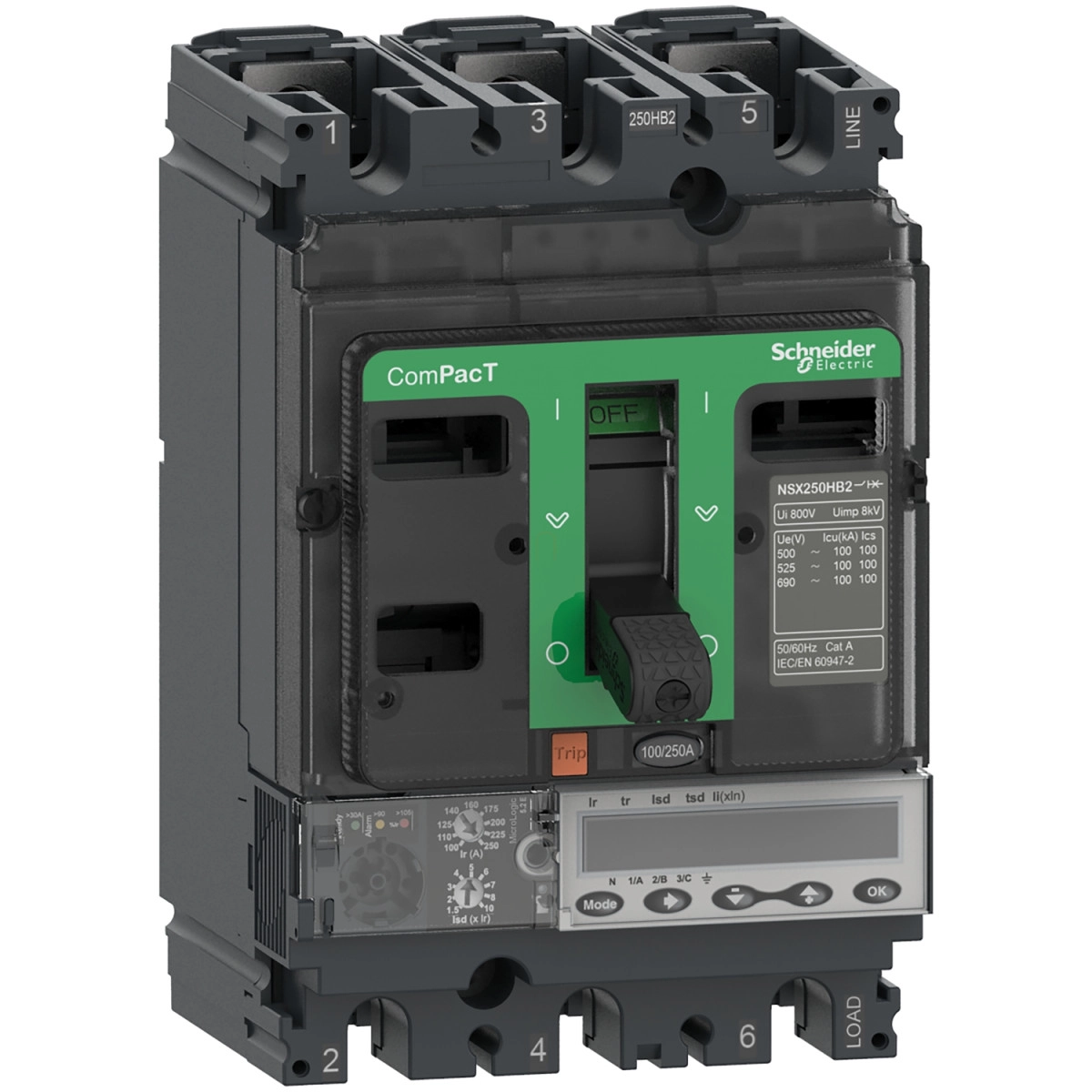

Schneider Electric ComPacT NSX (2021) - C10R35E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 3P3d

Szélesség méret: 140 mm

Hosszúság méret: 200 mm

Magasság méret: 110 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C10R35E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C10R35E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 3P3d
Brand: Schneider Electric
SKU: 3606482000995
Price: 526703 HUF
Availability: InStock

526 703 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX100R megszakító egy professzionális, nagy teljesítményű áramköri védelmi eszköz, amely ipari és kereskedelmi elosztóhálózatokban nyújt kimagasló védelmet. A C10R35E100 cikkszámú termék a ComPacT NSX termékcsalád része, amely a világszerte elismert Schneider Electric minőségét képviseli a villamos biztonság területén.

A megszakító kiemelkedő 200 kA-es megszakítóképességgel rendelkezik 415 VAC feszültségen, ami ideálissá teszi olyan környezetekben, ahol nagy zárlati áramok fordulhatnak elő. A 3 pólusú kialakítás teljes háromfázisú védelmet biztosít, a beépített MicroLogic 5.2 E elektronikus kioldóegységgel pedig rendkívül pontos és sokrétű védelmi funkciókat kínál. A kioldóegység LSI védelemmel van felszerelve, amely magában foglalja a hosszú késleltetésű túlterhelés elleni védelmet (L), a rövid késleltetésű rövidzárlat elleni védelmet (S) és a pillanatnyi rövidzárlat elleni védelmet (I).

A ComPacT NSX100R 100 A névleges áramerősséggel működik 40°C környezeti hőmérsékleten, és alkalmas akár 690 V AC üzemi feszültségen történő használatra is. A megszakító rendelkezik szigetelési funkcióval is, amely megfelel az EN/IEC 60947-2 szabványnak, így karbantartási munkák során biztonságosan leválasztható a rendszer. A termék kategória A felhasználási besorolással rendelkezik, és fix rögzítéssel telepíthető.

A MicroLogic 5.2 E kioldóegység számos fejlett funkcióval rendelkezik, mint például a beállítható védelmi paraméterek. A hosszú késleltetésű védelem (Ir) 40-100 A tartományban 9 különböző beállítással módosítható, míg a rövid késleltetésű védelem (Isd) az Ir érték 1,5-10-szeresére állítható be. Az azonnali védelmi kioldás (Ii) az In érték 1,5-15-szörösére konfigurálható. A készülék termikus memóriával is rendelkezik, amely 20 percig őrzi a termikus előzményeket a kioldás előtt és után, tovább növelve a védelem hatékonyságát.

A készülék figyelemre méltó szolgáltatása a beépített LCD kijelző és a fejlett kommunikációs képességek. Az energiamérési funkció lehetővé teszi a villamosenergia-felhasználás nyomon követését, míg az integrált jelzőrendszer (zöld LED a működésre kész állapotra, piros LED a 105%-os túlterhelésre, narancssárga LED a 90%-os túlterhelésre) azonnali vizuális visszajelzést biztosít az üzemállapotról. A készülék képes maximális/minimális értékek, pillanatnyi és igényelt értékek, energiamérési adatok, karbantartási jelzők, időbélyegzett előzmények és eseménytáblák, védelmi és riasztási beállítások, valamint energiaminőségi információk kommunikálására.

A NSX100R megszakító 105 mm szélességű, 161 mm magasságú és 86 mm mélységű kompakt kialakítása lehetővé teszi a helytakarékos telepítést. Tartóssági szempontból 20 000 mechanikai ciklust és különböző terhelés melletti elektromos élettartamot biztosít, például 20 000 ciklust 440 V In/2 terhelésnél vagy 5000 ciklust 690 V In terhelésnél. A készülék -25...70 °C közötti üzemi hőmérsékleten használható, és IP40 védettséggel, valamint IK07 ütésállósággal rendelkezik az IEC szabványoknak megfelelően, így különböző környezeti feltételek mellett is megbízhatóan működik.

Schneider Electric ComPacT NSX (2021) - C10R35E100 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 100 A, 3P3d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX100R

Termék vagy komponens típusa: Megszakító

Eszköz alkalmazása: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áram [In]: 100 A 40 °C-on

Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Szigetelésre való alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítási képesség

Megszakítási képesség:

200 kA Icu 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

200 kA Icu 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

200 kA Icu 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

80 kA Icu 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

65 kA Icu 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

45 kA Icu 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

Megszakítási képesség kód: R 200 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 5.2 E

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSI

Vezérlés típusa: Kapcsoló

Megszakító rögzítési mód: Fix

Villamos jellemzők

Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz

Névleges lökőfeszültség-állóság [Uimp]: 8 kV

Névleges üzemi megszakítóképesség [Ics]:

200 kA 220/240 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

200 kA 380/415 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

200 kA 440 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

80 kA 500 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

65 kA 525 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

45 kA 660/690 V AC 50/60 Hz esetén, megfelel az IEC 60947-2 szabványnak

Mechanikai jellemzők

Mechanikai tartósság: 20000 ciklus

Elektromos tartósság:

20000 ciklus 440 V In/2 esetén

10000 ciklus 440 V In esetén

10000 ciklus 690 V In/2 esetén

5000 ciklus 690 V In esetén

Teljesítmény disszipáció pólusonként: 4,7 W

Szerelési tartó: Hátlap

Szerelési pozíció: Vízszintes és függőleges, Hátlapra fektetve

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 35 mm

Kioldó beállítások

Védelmi típus:

L: túlterhelés elleni védelem (hosszú késleltetésű)

S: rövid idejű rövidzárlat elleni védelem

I: azonnali rövidzárlat elleni védelem

Kioldóegység névleges értéke: 100 A 40 °C-on

Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítással

[Ir] hosszú késleltetésű védelem kioldási beállítási tartománya: 40...100 A

Hosszú késleltetésű védelem késleltetés beállítási típus tr: Állítható

[tr] hosszú késleltetésű késleltetés beállítási tartománya:

15...400 s 1,5 x Ir esetén

0,5...16 s 6 x Ir esetén

0,35...11 s 7,2 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid idejű védelem kioldási beállítás típusa Isd: Állítható 9 beállítással

[Isd] Rövid idejű védelem kioldási beállítási tartománya: 1,5...10 x Ir

Rövid idejű védelem késleltetés beállítási típusa tsd: Állítható 5 beállítással

[tsd] rövid idejű késleltetés beállítási tartománya:

0...0,4 s I²t=ki

0,1...0,4 s I²t=be

Azonnali védelem kioldási beállítás típusa Ii: Állítható

[Ii] azonnali védelem kioldási beállítási tartománya: 1,5...15 x In

Földzárlat védelem: Nélküle

Zóna szelektív reteszelés ZSI: Van

Jelzések és kommunikáció

Nyílások száma: 5 nyílás

Helyi jelzés:

Villogó LED (zöld) üzemkész állapothoz

LED 105% Ir (piros) túlterheléshez

LED 90% Ir (narancs) túlterheléshez

Kijelző típusa: LCD kijelző

Mérési típus: Energiamérő

Adatkommunikáció:

Maximumok/minimumok

Pillanatnyi és igényelt értékek

Energiamérés

Karbantartási jelzők

Időbélyegzett előzmények és eseménytáblák

Védelmi és riasztási beállítások

Energiaminőség

Igényelt áram és teljesítmény

Méretek

Szélesség (Sz): 105 mm

Magasság (M): 161 mm

Mélység (Mé): 86 mm

Környezeti jellemzők

Szabványok: EN/IEC 60947-2

Túlfeszültségi kategória: III

Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fokozat: 3, megfelel az IEC 60664-1 szabványnak

IP védelmi fokozat: IP40, megfelel az IEC 60529 szabványnak

IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak

Környezeti levegő hőmérséklet üzemeltetéshez: -25...70 °C

Környezeti levegő hőmérséklet tároláshoz: -40...85 °C

Relatív páratartalom: 0...95%

Üzemi magasság:

0...2000 m leminősítés nélkül

2000 m...5000 m leminősítéssel

Termék adatok

Szélesség méret

140 mm

Hosszúság méret

200 mm

Magasság méret

110 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606482000995

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

690 - 690 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

1,988 kg/db

Cikkszám

3606482000995
