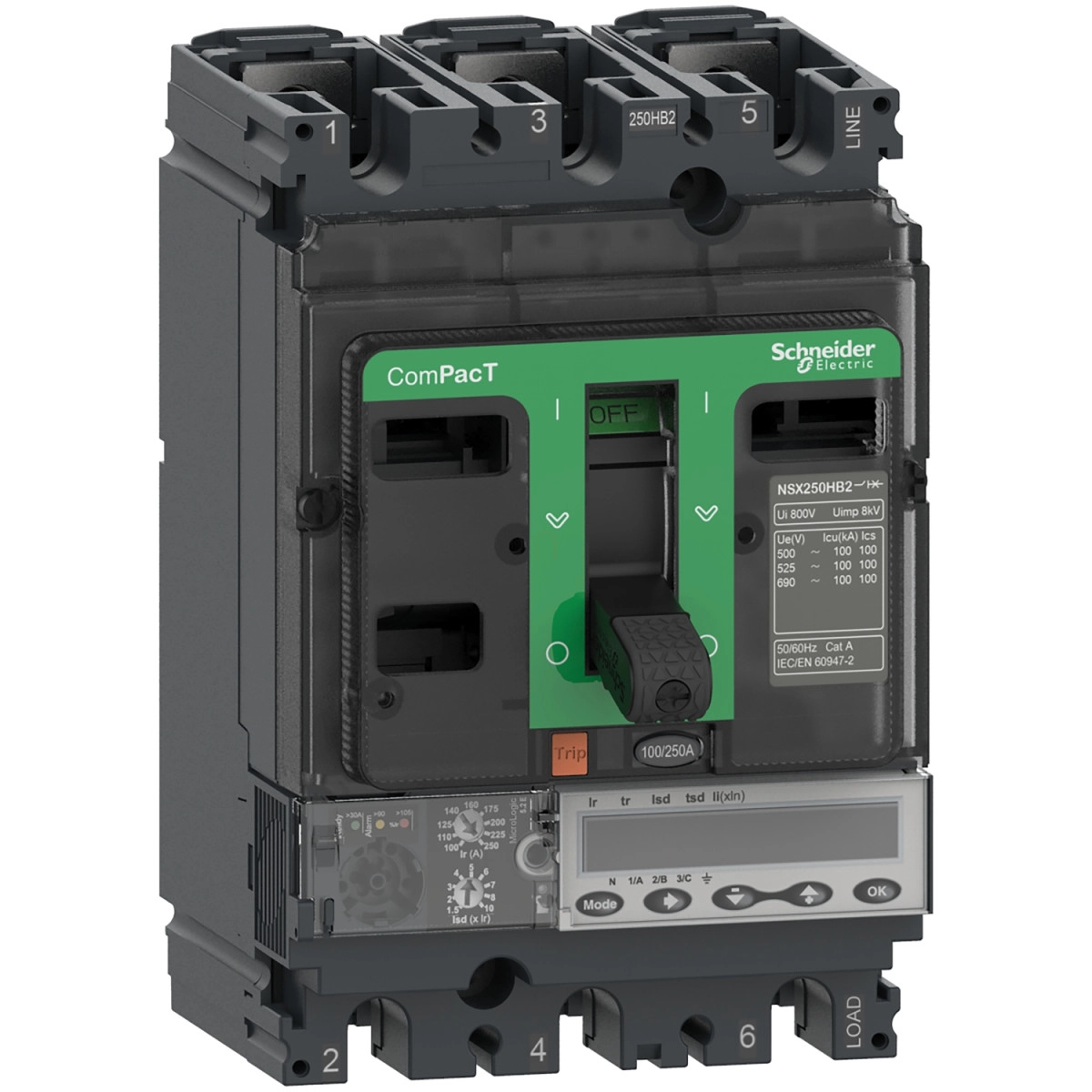

A Schneider Electric ComPacT NSX C10R35E040 kismegszakító egy rendkívül megbízható és nagy teljesítményű védelmi megoldás, amely ideális választás ipari és kereskedelmi elosztóhálózatokhoz. Ez a kompakt, mégis sokoldalú megszakító kiváló biztonságot nyújt túlterhelés és rövidzárlat ellen, miközben fejlett elektronikus védelmi és mérési funkciókat kínál.
A ComPacT NSX100R típusú, 3 pólusú megszakító kiemelkedő megszakítóképességgel rendelkezik: 200 kA 220/240 V AC, 380/415 V AC és 440 V AC hálózaton, 80 kA 500 V AC hálózaton, 65 kA 525 V AC és 45 kA 660/690 V AC hálózaton. Ez a lenyűgöző teljesítmény biztosítja, hogy a rendszer a legszélsőségesebb rövidzárlati körülmények között is megbízhatóan működjön. A 40 A névleges áram és a 690 V AC üzemi feszültség széles alkalmazási lehetőségeket tesz lehetővé.
A megszakító igazi különlegessége a beépített MicroLogic 5.2 E elektronikus kioldóegység, amely fejlett LSI védelmi funkciókkal rendelkezik. Ez a technológia lehetővé teszi a túlterhelés elleni hosszú késleltetésű védelmet (L), a rövidzárlat elleni rövid késleltetésű védelmet (S) és a pillanatnyi rövidzárlat elleni azonnali védelmet (I). A beállítási lehetőségek rendkívül rugalmasak: a hosszú késleltetésű védelem (Ir) 18-40 A tartományban állítható 9 különböző beállítással, a rövid késleltetésű védelem (Isd) 1,5-10 x Ir tartományban szintén 9 beállítási lehetőséggel, míg a pillanatnyi védelem (Ii) 1,5-15 x In értékek között állítható. A kioldó rendelkezik termikus memóriával is, amely 20 percig megőrzi az állapotot kioldás előtt és után is, tovább növelve a védelem megbízhatóságát.
A megszakító további előnyei között szerepel az LCD kijelző, amely lehetővé teszi az energiafogyasztás mérését, teljesítményminőségi adatok megjelenítését, pillanatnyi és igény szerinti értékek követését, valamint karbantartási jelzéseket és időbélyeggel ellátott eseménytáblázatok megjelenítését. A készülék helyi jelzésekkel is el van látva: villogó zöld LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. A zóna szelektív reteszelés (ZSI) funkció tovább növeli a védelem hatékonyságát és szelektivitását.
A Schneider Electric ComPacT NSX megszakító kiválóan alkalmazható ipari létesítményekben, kereskedelmi épületekben és kritikus infrastruktúrákban, ahol elengedhetetlen a megbízható áramköri védelem és a fejlett mérési funkciók. Mechanikai élettartama 20 000 ciklus, elektromos élettartama pedig a terhelés függvényében 5 000-20 000 ciklus között változik, így hosszú távú, megbízható működést biztosít. IP40 védettségi szinttel és IK07 ütésállósággal rendelkezik, így a legigényesebb környezetben is helytáll. A -25...70 °C közötti üzemi hőmérséklet-tartomány és a 0...95% relatív páratartalom tovább bővíti az alkalmazási lehetőségeket.
Schneider Electric ComPacT NSX (2021) - C10R35E040 - Megszakító NSX100R, 200 kA 415 VAC, MicroLogic 5.2 E kioldóegység 40 A, 3P3d műszaki adatok
Általános adatok
Sorozat: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100R
Termék típusa: Megszakító
Alkalmazási terület: Elosztás
Pólusok leírása: 3P
Védett pólusok leírása: 3D
Műszaki adatok
Névleges áram [In]: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Alkalmas szigetelésre: Igen, megfelel az EN/IEC 60947-2 szabványnak
Felhasználási kategória: A kategória
Megszakítóképesség
Megszakítóképesség: 200 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
200 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
200 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA Icu 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
45 kA Icu 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Megszakítóképesség kódja: R 200 kA 415 V AC
Kioldóegység jellemzői
Kioldóegység neve: MicroLogic 5.2 E
Kioldó technológia: Elektronikus
Kioldóegység védelmi funkciói: LSI
Vezérlés típusa: Kapcsolókar
Megszakító szerelési módja: Rögzített
Kiegészítő információk
Szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges impulzus-állóság [Uimp]: 8 kV
Üzemi megszakítóképesség [Ics]: 200 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
200 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
200 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
80 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
65 kA 525 V AC 50/60 Hz esetén az IEC 60947-2 szerint
45 kA 660/690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: 20000 ciklus 440 V In/2
10000 ciklus 440 V In
10000 ciklus 690 V In/2
5000 ciklus 690 V In
Disszipált teljesítmény pólusonként: 1.3 W
Védelem
Védelem típusa: L: túlterhelés ellen (hosszú késleltetésű)
S: rövid késleltetésű rövidzárlat ellen
I: pillanatnyi rövidzárlat ellen
Kioldó névleges árama: 40 A 40 °C-on
Hosszú késleltetésű kioldó beállítás típusa Ir (termikus védelem): Állítható 9 fokozatban
Hosszú késleltetésű védelem kioldási áram beállítási tartománya [Ir]: 18...40 A
Környezeti adatok
Szabványok: EN/IEC 60947-2
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem: II. osztály az előlapon
Szennyezési fokozat: 3, megfelel az IEC 60664-1 szabványnak
IP védettségi fokozat: IP40, megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK07, megfelel az IEC 62262 szabványnak
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 0...95 %
Üzemi magasság: 0...2000 m csökkentés nélkül
2000 m...5000 m csökkentéssel
Fizikai jellemzők
Szélesség: 105 mm
Magasság: 161 mm
Mélység: 86 mm
