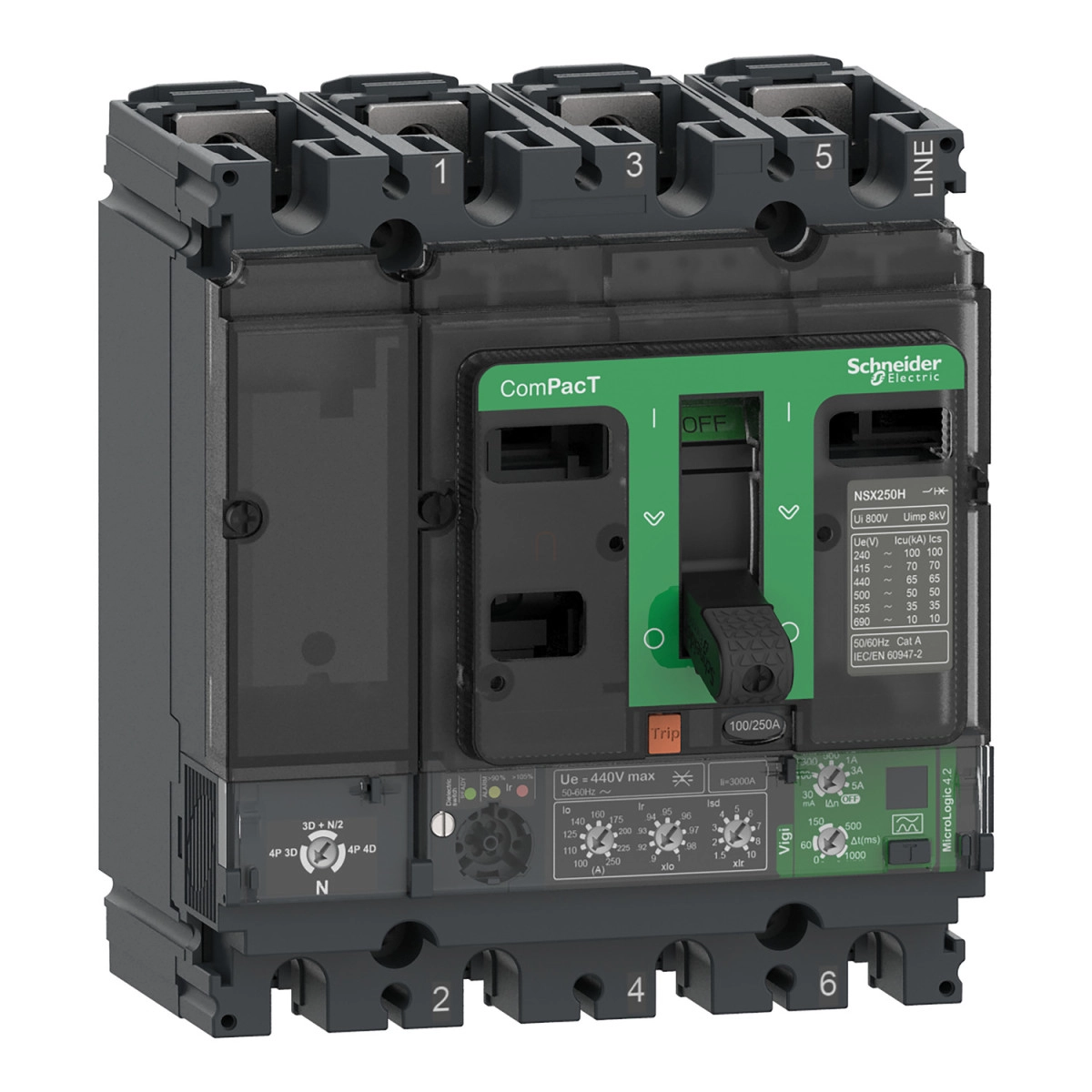

A Schneider Electric ComPacT NSX100H típusú földzárlati áramkör megszakító kiváló megoldást kínál az ipari és kereskedelmi villamos elosztórendszerekhez, különös tekintettel a kritikus alkalmazásokra, ahol a magas megszakítási kapacitás és a földzárlat-védelem elengedhetetlen. Ez a C10H44V040 cikkszámú termék a ComPacT NSX termékcsalád része, és elsősorban elosztóhálózatokban történő alkalmazásra tervezték.
A NSX100H megszakító 4 pólusú kialakítással rendelkezik, amely megfelelő rugalmasságot biztosít a különböző kapcsolási igényekhez. A termék névleges árama 40 A 40°C környezeti hőmérsékleten, és a névleges üzemi feszültsége 440 V AC 50/60 Hz. Kiemelkedő megszakítási kapacitással rendelkezik: 100 kA Icu 220/240 V AC esetén, 70 kA Icu 380/415 V AC esetén, valamint 65 kA Icu 440 V AC esetén. További megszakítási kapacitások: 50 kA 500 V AC-nél, 35 kA 525 V AC-nél, és 10 kA 660/690 V AC-nél. Az UL 60947-4-1 szabvány szerint is kiváló értékekkel rendelkezik: 85 kA 240 V AC-nél, 65 kA 480 V AC-nél, és 10 kA 600 V AC-nél.
A megszakító MicroLogic 4.2 típusú elektronikus kioldóegységgel szerelt, amely fejlett védelmi funkciókat biztosít: túlterhelésvédelem (L), késleltetett rövidzárlat-védelem (So), pillanatnyi rövidzárlat-védelem (I), valamint földzárlat-védelem (R). Az árambeállítási tartomány 18-40 A között állítható 9 különböző beállítással. A túlterhelés-védelem késleltetési ideje rögzített: 400 s 1,5 × Ir esetén, 16 s 6 × Ir esetén, és 11 s 7,2 × Ir esetén. A rövididejű rövidzárlat-védelem kioldási árama állítható, 1,5-10 × Ir tartományban, miközben a pillanatnyi rövidzárlat-védelem fix 600 A értékű. A földzárlat-védelem érzékenysége széles tartományban állítható: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, és 5 A értékekre, valamint az IΔn forgókapcsolóval ki is kapcsolható. A védelem késleltetési ideje szintén állítható: 0 ms, 60 ms, 150 ms, 500 ms, és 1 s értékekre.
A megszakító kiváló mechanikai és elektromos tartósságot kínál: mechanikai élettartama 50000 ciklus, míg elektromos élettartama terheléstől függően 10000-50000 ciklus között mozog. A termék további előnyei közé tartozik, hogy szigetelési szilárdsága 500 V AC, impulzusfeszültség-állósága pedig 8 kV. A készülék IP40 védettségű az IEC 60529 szabvány szerint, és IK07 mechanikai ütésállósággal rendelkezik az IEC 62262 szabvány alapján. Használható -25...70 °C környezeti hőmérséklet-tartományban, és relatív páratartalom tekintetében 0...95% között. A megszakító kompakt méretekkel rendelkezik: szélessége 140 mm, magassága 161 mm, mélysége pedig 86 mm.
Schneider Electric ComPacT NSX (2021) - C10H44V040 - Megszakító NSX100H, 70 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 40 A, 4P4d műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméknév: ComPacT NSX
Készülék rövid neve: NSX100H
Termék vagy komponens típusa: Földzárlati áramkör megszakító
Készülék alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 4D / 3D + N/2 / 3D
Semleges vezeték helyzete: Bal
Névleges áram: 40 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelési alkalmasság: Igen, megfelel az EN/IEC 60947-2 szabványnak
Használati kategória: A kategória
Megszakítási kapacitás
100 kA Icu 220/240 V AC 50/60 Hz - IEC 60947-2 szerint
70 kA Icu 380/415 V AC 50/60 Hz - IEC 60947-2 szerint
65 kA Icu 440 V AC 50/60 Hz - IEC 60947-2 szerint
50 kA Icu 500 V AC 50/60 Hz - IEC 60947-2 szerint
35 kA Icu 525 V AC 50/60 Hz - IEC 60947-2 szerint
10 kA Icu 660/690 V AC 50/60 Hz - IEC 60947-2 szerint
85 kA Icu 240 V AC 50/60 Hz - UL 60947-4-1 szerint
65 kA Icu 480 V AC 50/60 Hz - UL 60947-4-1 szerint
10 kA Icu 600 V AC 50/60 Hz - UL 60947-4-1 szerint
Megszakítási kapacitás kód: H 70 kA 415 V AC
Kioldóegység adatai
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kioldóegység védelem funkciók: LSoIR
Vezérlés típusa: Váltókapcsoló
Megszakító szerelési mód: Fix
Névleges szigetelési feszültség: 500 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Védelmi beállítások
Védelmi típus: L: túlterhelésvédelem (hosszú idejű) / So: rövid idejű rövidzárlat-védelem fix késleltetéssel / I: pillanatnyi rövidzárlat-védelem / R: földzárlat-védelem
Kioldóegység névleges áram: 40 A 40 °C-on
Hosszú idejű kioldási áram beállítás típusa Ir (termikus védelem): Állítható, 9 beállítás
Hosszú idejű védelem kioldási áram beállítási tartománya: 18...40 A
Hosszú idejű védelem késleltetés beállítás típusa tr: Fix
Hosszú idejű késleltetés beállítási tartomány: 400 s 1,5 × Ir esetén / 16 s 6 × Ir esetén / 11 s 7,2 × Ir esetén
Semleges védelem beállítás: 0,5 × Ir (3D + N/2) / 1 × Ir (4D) / Nincs védelem (3D)
Termikus memória: 20 perc a kioldás előtt és után
Rövid idejű védelem kioldási áram beállítás típusa Isd: Állítható
Rövid idejű védelem kioldási áram beállítási tartomány: 1,5...10 × Ir
Pillanatnyi védelem kioldási áram beállítás típusa Ii: Fix
Pillanatnyi védelem kioldási áram beállítási tartomány: 600 A
Földzárlat-védelem: Integrált
Földzárlat-védelem osztály: A osztály
Földzárlat-védelem érzékenység beállítás típusa IΔn: Állítható
Földzárlat-védelem érzékenység beállítási tartomány: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
Üzemmód: KI az IΔn forgókapcsoló használatával
Földzárlat-védelem késleltetés beállítás típusa Δt: Állítható
Maradék földzárlat késleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s
Fizikai jellemzők
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Túlfeszültség kategória: IV
Elektromos áramütés elleni védelem osztály: II. osztály az előlapon
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
Relatív páratartalom: 0…95 %
Üzemi magasság: 0...2000 m leértékelés nélkül, 2000 m...5000 m leértékeléssel
