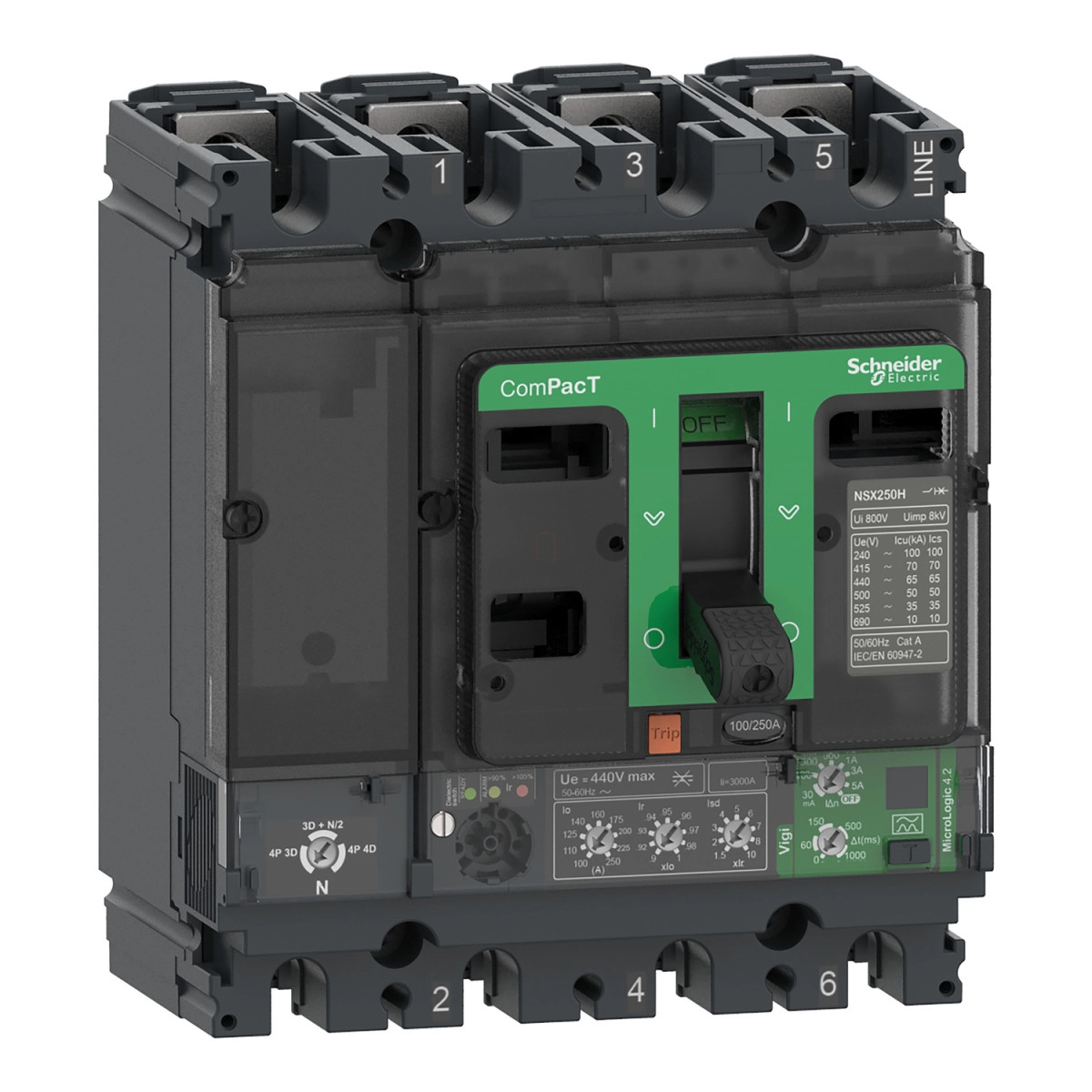

Schneider Electric ComPacT NSX (2021) - C10F44V100 - Megszakító 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d

Szélesség méret: 150 mm

Hosszúság méret: 192 mm

Magasság méret: 143 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C10F44V100 - Megszakító 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d

Name: Schneider Electric ComPacT NSX (2021) - C10F44V100 - Megszakító 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d
Brand: Schneider Electric
SKU: 3606481993465
Price: 474000 HUF
Availability: InStock

474 000 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX100F földzárlatvédelmi megszakító egy rendkívül hatékony és sokoldalú védelmi megoldást kínál az ipari és kereskedelmi villamoshálózatok számára. A C10F44V100 cikkszámú készülék 100 A névleges áramerősséggel és 36 kA megszakítóképességgel rendelkezik 415 V AC hálózati feszültség mellett, ami kiváló védelmet biztosít a túlterhelés és rövidzárlat ellen a legigényesebb alkalmazási környezetekben is.

A ComPacT NSX100F megszakító 4 pólusú kialakítással készül, amely teljes védelmet nyújt a háromfázisú hálózatok és a nullavezető számára. A készülék szívét a fejlett MicroLogic Vigi 4.2 elektronikus kioldóegység alkotja, amely az LSoIR védelmi funkciókkal rendelkezik: hosszú késleltetésű túlterhelésvédelem (L), rögzített késleltetésű rövidzárlat védelem (So), pillanatnyi rövidzárlat védelem (I) és földzárlat védelem (R). Ez a komplex védelmi rendszer biztosítja a teljes elektromos rendszer megbízható működését és védelmét különböző üzemállapotokban. A védelem rugalmasan beállítható: a hosszú késleltetésű védelmi kioldás tartománya 40-100 A között állítható 9 különböző beállítással, míg a rövidzárlat védelmi kioldás 1,5-10×Ir között szabályozható. A beépített földzárlat védelem érzékenysége széles tartományban (30 mA - 5 A) állítható, így tökéletesen igazítható a konkrét alkalmazás követelményeihez.

A ComPacT NSX100F megszakító kiemelkedő üzemi paraméterekkel büszkélkedhet. 50/60 Hz hálózati frekvencián üzemeltethető, és széles hőmérsékleti tartományban (-25...70 °C) működőképes. A készülék rendelkezik szigetelési leválasztási funkcióval (EN/IEC 60947-2 szabvány szerint), IP40 védettségi fokozattal és IK07 ütésállósággal. A megszakító mechanikai élettartama 50000 kapcsolási ciklus, elektromos élettartama pedig a terheléstől függően 10000-50000 ciklus között változik. A beépített helyi jelzőrendszer (LED-ek) folyamatosan tájékoztatja a kezelőt az üzemállapotról, jelezve az üzemkész állapotot és a túlterhelési szinteket. Felszerelése rugalmas: vízszintesen és függőlegesen egyaránt rögzíthető, elő- és hátlapra is szerelhető, a csatlakozók pedig előlről hozzáférhetőek, ami megkönnyíti a telepítést és karbantartást.

A C10F44V100 típusú ComPacT NSX100F megszakító kompakt méretekkel rendelkezik (szélesség: 140 mm, magasság: 161 mm, mélység: 86 mm), és 2,4 kg tömegű. A megszakító előlapja Class II érintésvédelmi osztályú, így fokozott biztonságot nyújt a kezelő számára. A készülék túlfeszültség kategóriája IV, szennyezettségi foka 3 az IEC 60664-1 szabvány szerint. Ez a megszakító ideális választás olyan környezetbe, ahol megbízható védelem, pontos beállíthatóság és hosszú élettartam a követelmény. A Schneider Electric ComPacT NSX100F földzárlatvédelmi megszakító tökéletes megoldás ipari létesítmények, kereskedelmi épületek és kritikus infrastruktúrák villamos hálózatainak védelmére.

Schneider Electric ComPacT NSX (2021) - C10F44V100 -Megszakító , 36 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 4P4d műszaki adatok

Alapjellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Készülék rövid neve: NSX100F

Termék vagy komponens típusa: Földzárlatvédelmi megszakító

Készülék alkalmazása: Elosztás

Pólusok leírása: 4P

Védett pólusok leírása: 4D, 3D + N/2, 3D

Nulla helyzete: Bal

Elektromos jellemzők

Névleges áram [In]: 100 A 40 °C-on

Névleges üzemi feszültség [Ue]: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, EN/IEC 60947-2 szerint

Felhasználási kategória: A kategória

Megszakítóképesség

Megszakítóképesség: 85 kA Icu 220/240 V AC 50/60 Hz, IEC 60947-2 szerint

36 kA Icu 380/415 V AC 50/60 Hz, IEC 60947-2 szerint

35 kA Icu 440 V AC 50/60 Hz, IEC 60947-2 szerint

25 kA Icu 500 V AC 50/60 Hz, IEC 60947-2 szerint

22 kA Icu 525 V AC 50/60 Hz, IEC 60947-2 szerint

8 kA Icu 660/690 V AC 50/60 Hz, IEC 60947-2 szerint

85 kA Icu 240 V AC 50/60 Hz, UL 60947-4-1 szerint

25 kA Icu 480 V AC 50/60 Hz, UL 60947-4-1 szerint

10 kA Icu 600 V AC 50/60 Hz, UL 60947-4-1 szerint

Megszakítóképesség kódja: F 36 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 4.2

Kioldóegység technológiája: Elektronikus

Kioldóegység védelmi funkciói: LSoIR

Vezérlés típusa: Kapcsolókar

Megszakító szerelési módja: Rögzített

Védelmi beállítások

Védelem típusa: L: túlterhelés védelem (hosszú késleltetésű), So: rövidzárlat védelem rögzített késleltetéssel, I: pillanatnyi rövidzárlat védelem, R: földzárlat védelem

Kioldóegység névleges árama: 100 A 40 °C-on

Hosszú késleltetésű kioldás állítás típusa Ir (termikus védelem): Állítható 9 beállítással

Hosszú késleltetésű védelem kioldási tartomány [Ir]: 40...100 A

Hosszú késleltetésű védelem késleltetés állítás típusa tr: Rögzített

Hosszú késleltetésű késleltetés állítási tartomány [tr]: 400 s 1,5 x Ir esetén, 16 s 6 x Ir esetén, 11 s 7,2 x Ir esetén

Nulla védelem beállítása: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)

Termikus memória: 20 perc kioldás előtt és után

Rövid késleltetésű védelem kioldási állítás típusa Isd: Állítható

Rövid késleltetésű védelem kioldási tartomány [Isd]: 1,5...10 x Ir

Rövid késleltetésű védelem késleltetés állítás típusa tsd: Rögzített

Pillanatnyi védelem kioldási állítás típusa Ii: Rögzített

Pillanatnyi védelem kioldási tartomány [Ii]: 1500 A

Földzárlat védelem

Földzárlat védelem: Integrált

Földzárlat védelem osztálya: A osztály

Földzárlat védelem érzékenység állítási típus IΔn: Állítható

Földzárlat védelem érzékenység állítási tartomány [IΔn]: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Működési mód: KI az IΔn forgókapcsolóval

Földzárlat védelem időkésleltetés állítás típusa Δt: Állítható

Maradék földzárlat időkésleltetés állítás [Δt]: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Fizikai jellemzők

Szélesség (Sz): 140 mm

Magasság (M): 161 mm

Mélység (Mé): 86 mm

Nettó tömeg: 2,4 kg

Környezeti paraméterek

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: IV

Érintésvédelmi osztály: II. osztály az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védelmi fokozat: IP40 az IEC 60529 szerint

IK ütésállósági fokozat: IK07 az IEC 62262 szerint

Környezeti hőmérséklet üzem közben: -25...70 °C

Környezeti hőmérséklet tárolás esetén: -50...85 °C

Relatív páratartalom: 0...95 %

Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül, 2000...5000 m teljesítménycsökkentéssel

Termék adatok

Szélesség méret

150 mm

Hosszúság méret

192 mm

Magasság méret

143 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481993465

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

2,528 kg/db

Cikkszám

3606481993465
