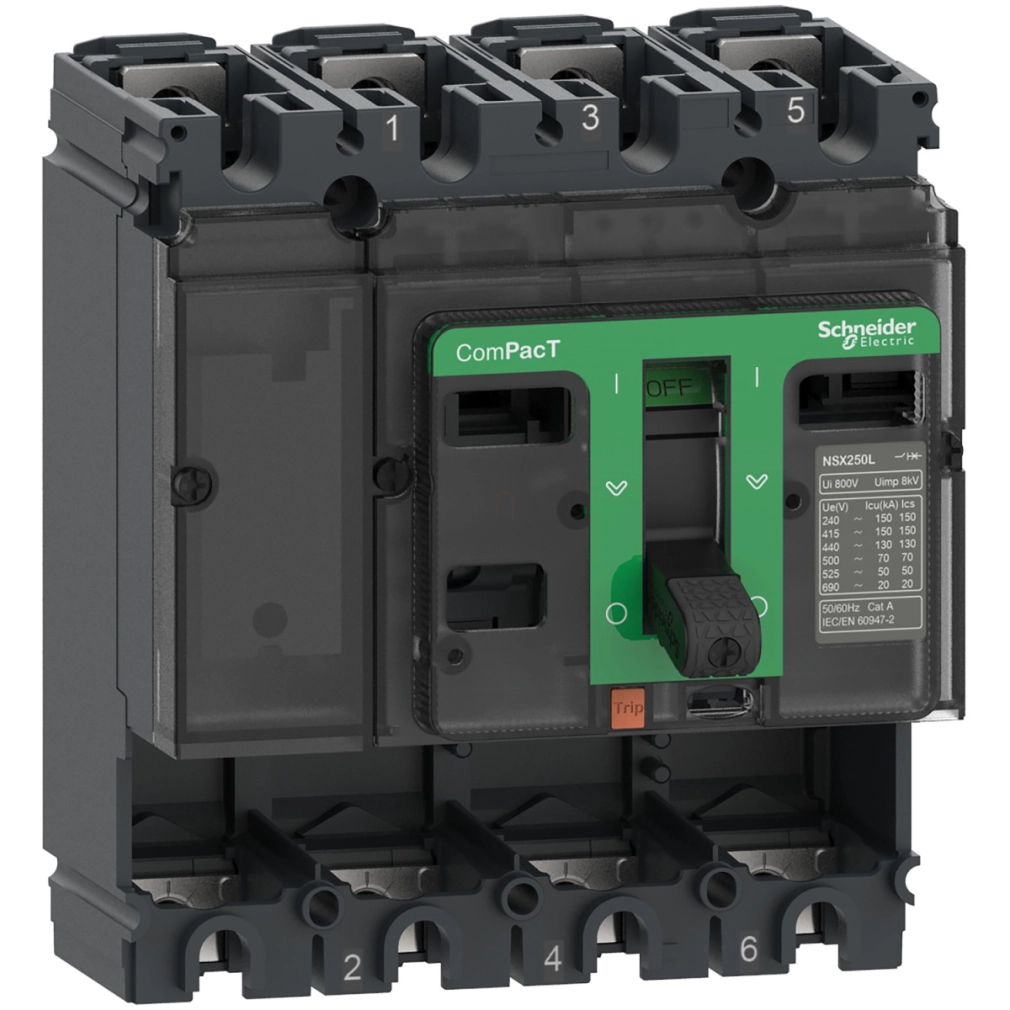

A Schneider Electric ComPacT NSX termékcsalád C10F4 típusú megszakító alapkerete egy kiváló minőségű villamos berendezés, amely elsősorban elosztási alkalmazásokban használható. Ez a konkrét modell a ComPacT NSX100F sorozathoz tartozik, amely 36 kA megszakítóképességgel rendelkezik 415 V AC feszültségen. A C10F4 típus egy 4 pólusú kialakítás, 100 A névleges áramerősséggel, kioldóegység nélkül szállítva.
A ComPacT NSX100F megszakító alapkeret számos kiemelkedő tulajdonsággal rendelkezik. A termék 100 A névleges áramerősséggel működik 40 °C környezeti hőmérsékleten, és 690 V AC 50/60 Hz névleges üzemi feszültséggel rendelkezik az IEC 60947-2 szabványnak megfelelően. A megszakítóképességi kód F 36 kA 415 V AC, ami azt jelenti, hogy képes 36 kA zárlati áramot megszakítani 415 V AC feszültségen. A megszakító alapkeret izolációs célokra is alkalmas az EN/IEC 60947-2 szabványnak megfelelően, és A kategóriájú felhasználási kategóriába tartozik. A vezérlés típusa kapcsolókaros, a szerelési mód pedig rögzített. A semleges vezető pozíciója a bal oldalon található. A termék felső és alsó csatlakozása egyaránt előlapi kialakítású, 35 mm-es csatlakozási távolsággal.
A ComPacT NSX100F megszakító alapkeret különböző megszakítóképességekkel rendelkezik különféle feszültségszinteken: 10 kA 600 V AC, 25 kA 480 V AC és 85 kA 240 V AC 50/60 Hz frekvencián az UL 508 szabványnak megfelelően; valamint 22 kA 525 V AC, 25 kA 500 V AC, 35 kA 440 V AC, 36 kA 380/415 V AC, 8 kA 660/690 V AC és 85 kA 220/240 V AC 50/60 Hz frekvencián az IEC 60947-2 szabványnak megfelelően. A névleges szolgáltatási megszakítóképesség (Ics) szintén változik a különböző feszültségszinteken: 11 kA 525 V AC, 12,5 kA 500 V AC, 35 kA 440 V AC, 36 kA 380/415 V AC, 4 kA 660/690 V AC és 85 kA 220/240 V AC 50/60 Hz frekvencián az IEC 60947-2 szabványnak megfelelően. Ez a megszakító alapkeret 800 V AC névleges szigetelési feszültséggel és 8 kV névleges impulzus-állószilárdsággal rendelkezik.
A ComPacT NSX100F megszakító alapkeret figyelemre méltó mechanikai és elektromos tartóssággal büszkélkedhet. A mechanikai élettartam 50000 ciklus az IEC 60947-2 szerint, míg az elektromos élettartam különböző értékeket mutat a feszültség és áram függvényében: 10000 ciklus 690 V AC 50/60 Hz In, 20000 ciklus 690 V AC 50/60 Hz In/2, 30000 ciklus 440 V AC 50/60 Hz In és 50000 ciklus 440 V AC 50/60 Hz In/2 áram mellett az IEC 60947-2 szabványnak megfelelően. A termék méretei: szélesség (Sz) 140 mm, magasság (M) 161 mm és mélység (Mé) 86 mm. A megszakító alapkeret hátlapra szerelhető. A megszakító alapkeret védelmi besorolása IP40 az IEC 60529 szerint és IK07 az IEC 62262 szerint. A készülék III. túlfeszültségi kategóriába és II. osztályú érintésvédelmi osztályba tartozik az előlapon. Működési hőmérséklet-tartománya -25 és +70 °C között, tárolási hőmérséklet-tartománya pedig -50 és +85 °C között van. Ez az NSX100F alapkeret kompatibilis különféle kioldóegységekkel, amelyeket külön kell megrendelni, és a ComPacT NSX termékcsalád számos kiegészítőjével is használható, beleértve a vezeték nélküli segédérintkezőket, sorkapocs-védőburkolatokat, forgóhajtásokat és más speciális modulokat.
Schneider Electric ComPacT NSX (2021) - C10F4 - Megszakító alapkeret, NSX100F, 36 kA 415 VAC 50/60 Hz, 100 A, kioldóegység nélkül, 4P műszaki adatok
Általános jellemzők
Termékvonal: ComPacT
Terméknév: ComPacT NSX
Eszköz rövid neve: NSX100F
Termék vagy komponens típusa: Alapkeret
Eszköz alkalmazása: Elosztás
Pólusok leírása: 4P
Semleges vezető pozíciója: Bal
Elektromos jellemzők
Névleges áramerősség: 100 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Szigetelésre való alkalmasság: Igen, az EN/IEC 60947-2 szerint
Felhasználási kategória: A kategória
Megszakítóképesség: 10 kA 600 V AC 50/60 Hz az UL 508 szerint
Megszakítóképesség: 25 kA 480 V AC 50/60 Hz az UL 508 szerint
Megszakítóképesség: 85 kA 240 V AC 50/60 Hz az UL 508 szerint
Megszakítóképesség: 22 kA Icu 525 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 25 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 35 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 36 kA Icu 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 8 kA Icu 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 85 kA Icu 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség kód: F 36 kA 415 V AC
Névleges szigetelési feszültség: 800 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus-állószilárdság: 8 kV az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 11 kA 525 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 35 kA 440 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 36 kA 380/415 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 4 kA 660/690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 85 kA 220/240 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 12.5 kA 500 V AC 50/60 Hz az IEC 60947-2 szerint
Mechanikai jellemzők
Vezérlés típusa: Kapcsolókar
Szerelési mód: Rögzített
Mechanikai élettartam: 50000 ciklus az IEC 60947-2 szerint
Elektromos élettartam: 10000 ciklus 690 V AC 50/60 Hz In az IEC 60947-2 szerint
Elektromos élettartam: 20000 ciklus 690 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Elektromos élettartam: 30000 ciklus 440 V AC 50/60 Hz In az IEC 60947-2 szerint
Elektromos élettartam: 50000 ciklus 440 V AC 50/60 Hz In/2 az IEC 60947-2 szerint
Szerelési tartó: Hátlap
Felső csatlakozás: Elülső
Alsó csatlakozás: Elülső
Csatlakozási távolság: 35 mm
Védelmi típus: Védelem nélkül
Méretek
Szélesség: 140 mm
Magasság: 161 mm
Mélység: 86 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, UL 60947-4-1
Túlfeszültségi kategória: III
Elektromos áramütés elleni védelem: II. osztály az előlapon
Szennyezési fokozat: 3 az IEC 60664-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
IK védettségi fokozat: IK07 az IEC 62262 szerint
Környezeti levegő hőmérséklete működés közben: -25...70 °C
Környezeti levegő hőmérséklete tárolás közben: -50...85 °C
Műszaki előnyök
Névleges áram: 100A-tól 630A-ig és 9 megszakítóképesség a 2 méretű megszakítóhoz
3 és 4 pólusú változatok elérhetők
Elektronikus és hőmágneses védelmek széles választéka
Plug and ready kábelezési rendszer és kommunikációs tartozékok
Ez az alapkeret kioldóegység nélkül érkezik, és bármilyen típusú kioldóegységgel kompatibilis, amelyet külön kell megrendelni
Kompatibilis fejlett kioldóegységgel, beépített teljesítménymérővel: I, U, P, E, THD, CosPhi
