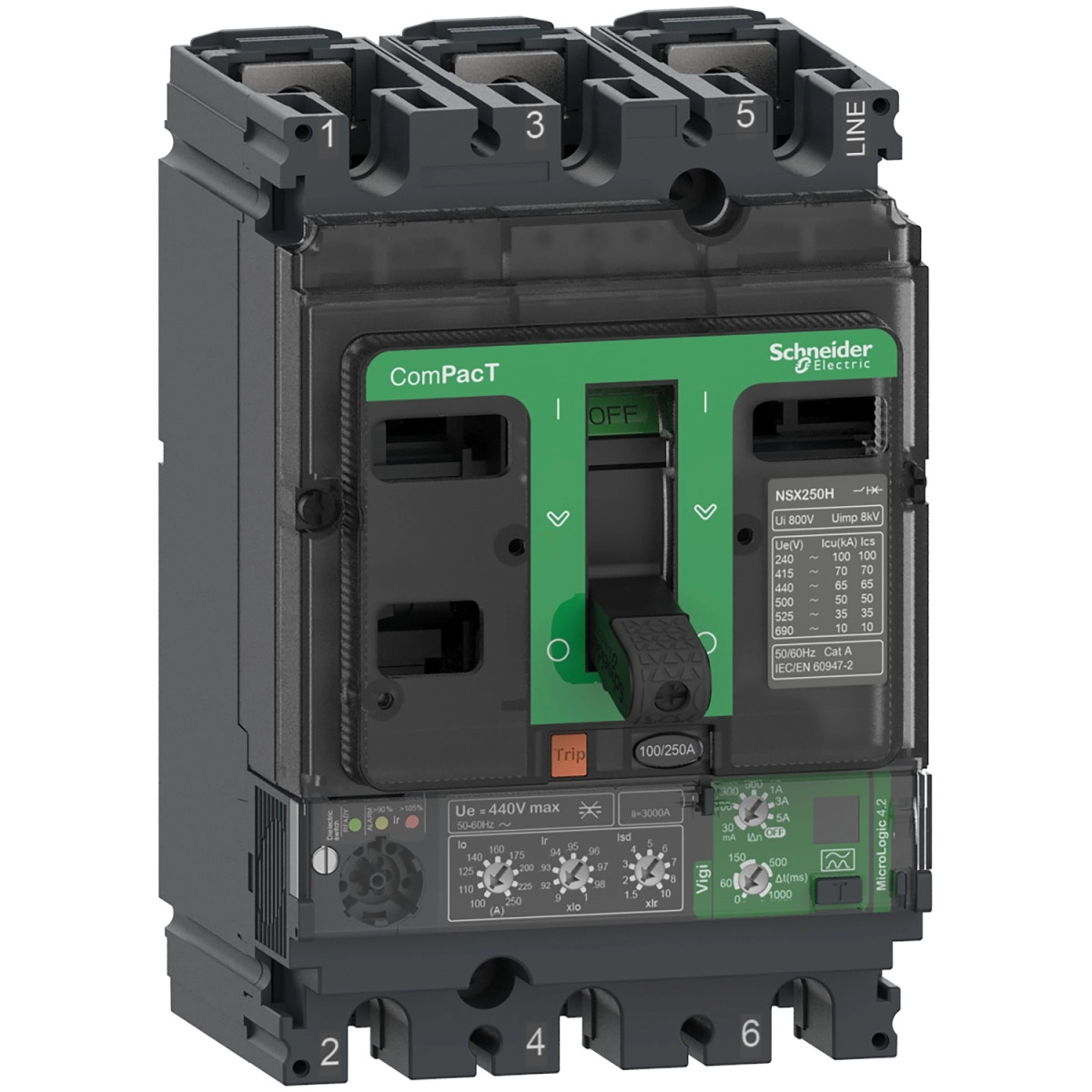

Schneider Electric ComPacT NSX (2021) - C10B34V100 - Megszakító , 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d

Szélesség méret: 114 mm

Hosszúság méret: 200 mm

Magasság méret: 142 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric ComPacT NSX (2021) - C10B34V100 - Megszakító , 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d

Name: Schneider Electric ComPacT NSX (2021) - C10B34V100 - Megszakító , 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d
Brand: Schneider Electric
SKU: 3606481993250
Price: 426318 HUF
Availability: InStock

426 318 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Megszakító

Schneider Electric ComPacT NSX (2021)

A Schneider Electric ComPacT NSX terméksaládjába tartozó NSX100B kisautomata megszakító ideális választás komplex villamos elosztórendszerekhez, ahol kiemelt fontosságú a megbízható védelmi funkciók és a földzárlat elleni védelem. Ez a C10B34V100 típusjelzésű, 3 pólusú, elektronikus kioldóegységgel ellátott készülék 100 A névleges árammal rendelkezik, és 25 kA megszakítóképességet biztosít 415 V AC feszültségnél.

A termék központi eleme a MicroLogic Vigi 4.2 elektronikus védelmi kioldóegység, amely komplex védelmi funkciókat kínál az LSoIR védelem formájában. Ez magában foglalja a túlterhelés elleni védelmet (L), a késleltetett rövidzárlat elleni védelmet (So), a pillanatnyi rövidzárlat elleni védelmet (I), valamint a beépített földzárlat elleni védelmet (R). A túlterhelés elleni védelem 40-100 A tartományban 9 különböző beállítással állítható, míg a rövidzárlat elleni védelem 1,5-10×Ir tartományban szabályozható. A pillanatnyi rövidzárlat védelmet fix 1500 A értékre állították be. A készülék különleges tulajdonsága a beépített földzárlat védelem, amely 30 mA-től 5 A-ig 7 különböző érzékenységi szinten állítható, és akár 1 másodperces késleltetéssel is programozható.

A ComPacT NSX100B megszakító működési tartománya igen széles, -25 és +70°C közötti környezeti hőmérsékleten használható, és 0-2000 m tengerszint feletti magasságban besorolás nélkül, míg 2000-5000 m között teljesítménycsökkentéssel alkalmazható. Az IP40-es védettségi fokozat és az IK07 ütésállóság jelzi a termék robusztus kialakítását. A készülék mechanikai élettartama 50000 kapcsolási ciklus, míg elektromos élettartama terheléstől függően 10000-50000 ciklus között változik.

A megszakító vizuális visszajelzésekkel is rendelkezik: egy zöld villogó LED jelzi az üzemkész állapotot, míg a piros (105% Ir) és a narancssárga (90% Ir) LED-ek a túlterhelési állapotról tájékoztatnak. A készülék fix szerelésű, előlapi csatlakozásokkal rendelkezik, mind a felső, mind az alsó oldalon. A beszerelés többféle pozícióban lehetséges: vízszintesen, függőlegesen vagy hátlapra szerelve. A termék méretei: 105 mm szélesség, 161 mm magasság és 86 mm mélység, össztömege pedig 2,05 kg.

A Schneider Electric ComPacT NSX100B megszakító ideális választás olyan ipari, kereskedelmi vagy közületi létesítményekben, ahol meghatározó a magas szintű elektromos védelem, a rugalmas beállítási lehetőségek és a tartós, megbízható működés. A készülék megfelel az EN/IEC 60947-2 szabványnak, és IV-es túlfeszültségi kategóriába tartozik. Az eszköz 440 V AC névleges üzemi feszültségen és 50/60 Hz hálózati frekvencián működik optimálisan, de más feszültségszinteken is alkalmazható, a megfelelő megszakítóképesség figyelembevételével.

Schneider Electric ComPacT NSX (2021) - C10B34V100 -Megszakító , 25 kA 415 VAC, MicroLogic 4.2 Vigi kioldóegység 100 A, 3P3d műszaki adatok

Fő jellemzők

Termékcsalád: ComPacT

Terméknév: ComPacT NSX

Eszköz rövid neve: NSX100B

Termék típusa: Földzárlati áramvédő megszakító

Eszköz felhasználása: Elosztás

Pólusok leírása: 3P

Védett pólusok leírása: 3D

Névleges áram: 100 A 40 °C-on

Névleges üzemi feszültség: 440 V AC 50/60 Hz

Hálózat típusa: AC

Hálózati frekvencia: 50/60 Hz

Leválasztásra alkalmas: Igen, megfelel az EN/IEC 60947-2 szabványnak

Felhasználási kategória: A kategória

Megszakítóképesség

40 kA Icu 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint

25 kA Icu 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint

20 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint

15 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Megszakítóképesség kódja: B 25 kA 415 V AC

Kioldóegység

Kioldóegység neve: MicroLogic 4.2

Kioldóegység technológia: Elektronikus

Kioldóegység védelmi funkciók: LSoIR

Vezérlés típusa: Kapcsolókar

Megszakító szerelési mód: Rögzített

Kiegészítő

Névleges szigetelési feszültség: 500 V AC 50/60 Hz

Névleges lökőfeszültség-állóság: 8 kV

Névleges üzemi megszakítóképesség: 40 kA 220/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Névleges üzemi megszakítóképesség: 25 kA 380/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Névleges üzemi megszakítóképesség: 20 kA 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Névleges üzemi megszakítóképesség: 7 kA 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint

Tartósság

Mechanikai élettartam: 50000 ciklus

Elektromos élettartam: 50000 ciklus 440 V In/2 esetén

Elektromos élettartam: 30000 ciklus 440 V In esetén

Elektromos élettartam: 20000 ciklus 690 V In/2 esetén

Elektromos élettartam: 10000 ciklus 690 V In esetén

Teljesítmény és szerelés

Teljesítmény-disszipáció pólusonként: 5.8 W N

Teljesítmény-disszipáció pólusonként: 5.8 W L1 és L3

Teljesítmény-disszipáció pólusonként: 4.9 W L2

Szerelési alap: Hátlap

Szerelési pozíció: Vízszintes és függőleges

Felső csatlakozás: Elülső

Alsó csatlakozás: Elülső

Csatlakozási távolság: 35 mm

Védelem típus

L: túlterhelés elleni védelem (hosszú idejű)

So: késleltetett rövidzárlat elleni védelem rögzített késleltetéssel

I: pillanatnyi rövidzárlat elleni védelem

R: földzárlat elleni védelem

Kioldóegység beállítások

Kioldóegység besorolás: 100 A 40 °C-on

Hosszú idejű kioldási beállítás típusa Ir (termikus védelem): Állítható 9 beállítás

Hosszú idejű védelem kioldási beállítási tartománya: 40...100 A

Hosszú idejű védelem késleltetési beállítás típusa tr: Rögzített

Hosszú idejű késleltetés beállítási tartománya: 400 s 1.5 x Ir esetén

Termikus memória: 20 perc kioldás előtt és után

Rövid idejű védelem kioldási beállítás típusa Isd: Állítható

Rövid idejű védelem kioldási beállítási tartománya: 1.5...10 x Ir

Rövid idejű védelem késleltetési beállítás típusa tsd: Rögzített

Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített

Pillanatnyi védelem kioldási beállítási tartománya: 1500 A

Földzárlat védelem

Földzárlat védelem: Integrált

Földzárlat védelem osztálya: A osztály

Földzárlat védelem érzékenység beállítás típusa IΔn: Állítható

Földzárlat védelem érzékenység beállítási tartománya: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A

Működési mód: KI a IΔn forgókapcsoló használatával

Földzárlat védelem késleltetés beállítás típusa Δt: Állítható

Maradék földzárlat késleltetés beállítás: 0 ms, 60 ms, 150 ms, 500 ms, 1 s

Zóna szelektív reteszelés ZSI: Nélkül

Slotok száma: 5

Jelzések

Helyi jelzés: Villogó LED (zöld) az üzemkész állapothoz

LED 105 % Ir (piros) túlterheléshez

LED 90 % Ir (narancssárga) túlterheléshez

Méretek

Szélesség: 105 mm

Magasság: 161 mm

Mélység: 86 mm

Nettó tömeg: 2.05 kg

Környezet

Szabványok: EN/IEC 60947-2

Túlfeszültség kategória: IV

Elektromos áramütés elleni védelem osztálya: II. osztály az előlapon

Szennyezettségi fok: 3 az IEC 60664-1 szerint

IP védettségi fokozat: IP40 az IEC 60529 szerint

IK védettségi fokozat: IK07 az IEC 62262 szerint

Működési környezeti hőmérséklet: -25…70 °C

Tárolási környezeti hőmérséklet: -50…85 °C

Relatív páratartalom: 0…95 %

Üzemi magasság: 0...2000 m teljesítménycsökkentés nélkül

2000 m...5000 m teljesítménycsökkentéssel

Termék adatok

Szélesség méret

114 mm

Hosszúság méret

200 mm

Magasság méret

142 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606481993250

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

440 - 440 V

Védettség

IP40

Pólusszám

Gyártó/Márka

Schneider Electric

Tömeg

1,928 kg/db

Cikkszám

3606481993250
