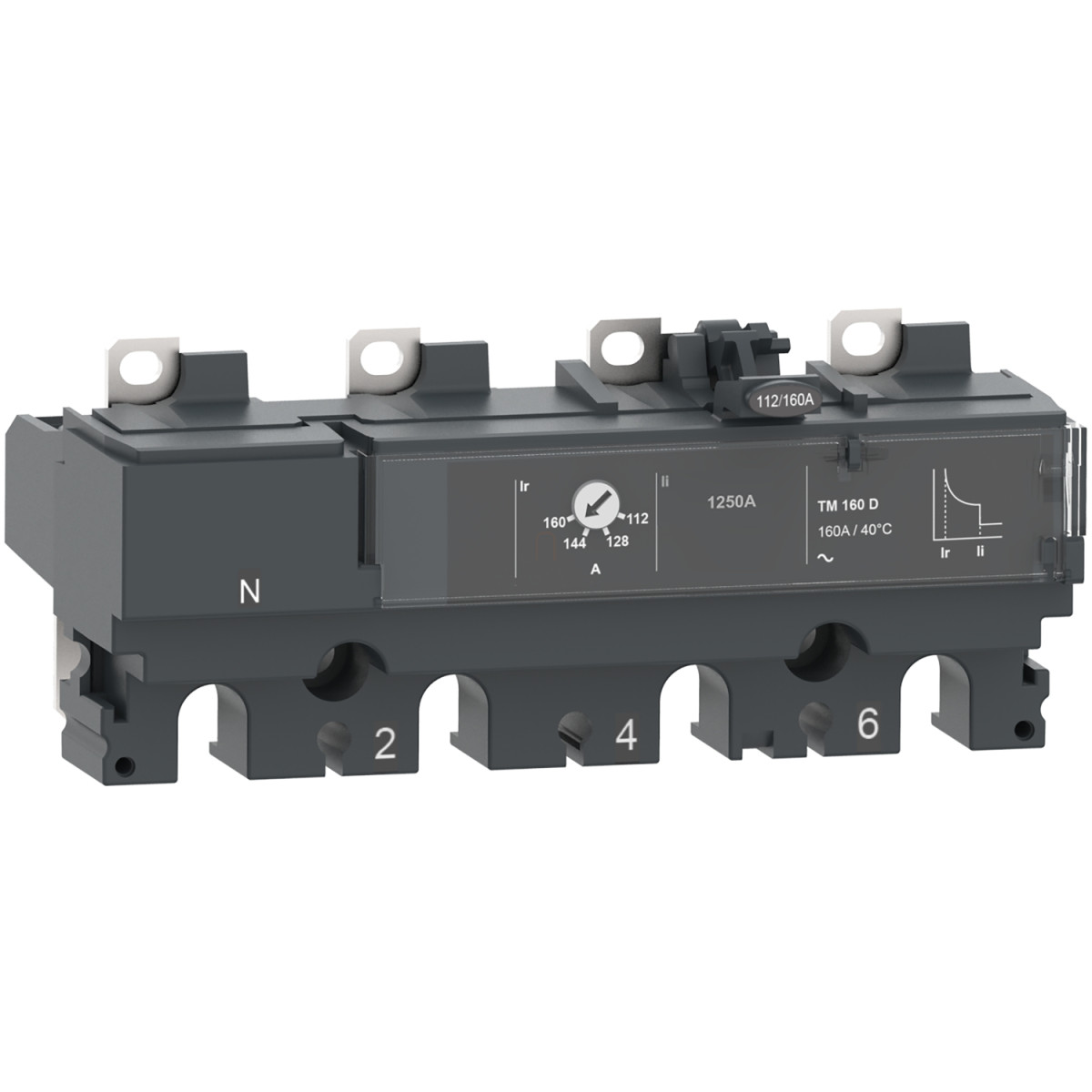

A Schneider Electric ComPacT NSX sorozat C106TM040 típusú TM40D kioldóegysége egy professzionális villamos védelmi megoldás, amelyet kifejezetten a ComPacT NSX100 és NSX160 megszakítókhoz terveztek. Ez a termikus-mágneses kioldóegység 4 pólusú kialakítással rendelkezik, ahol 3 pólus védett (3D), míg a bal oldalon elhelyezkedő nulla vezető nem részesül védelemben.
A TM-D technológiájú kioldóegység kettős védelmi funkcióval rendelkezik: az "L" funkció a túlterhelés elleni termikus védelmet biztosítja, míg az "I" funkció a rövidzárlat elleni mágneses védelmet. A névleges áramerőssége 40 A 40°C környezeti hőmérsékleten, amely ideálissá teszi közepes terhelésű elosztóhálózatokhoz. A készülék 690 V AC üzemi feszültségen, 50/60 Hz hálózati frekvencián használható, és fix szerelési módban telepíthető.
A C106TM040 kioldóegység jelentős rugalmasságot kínál a beállítási lehetőségek terén. A hosszú késleltetésű túlterhelés-védelmi kioldás (Ir) állítható, méghozzá a névleges áram 0,7-1-szeres tartományában. A túlterhelés-védelmi késleltetési idő (tr) fix értékű, 1,5 x In áramnál 120-400 másodperc, illetve 6 x Ir áramnál 15 másodperc. A pillanatnyi védelmi kioldás (Ii) szintén fix értékre van beállítva, 500 A-re. A készülék földzárlat-védelemmel nem rendelkezik, ami bizonyos alkalmazási területeken külön földzárlat-védelmi relé használatát teheti szükségessé.
A C106TM040 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, II-es érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatú környezetben is használható az IEC 60947-1 szerint. Védettsége IP40 az IEC 60529 szabványnak megfelelően. Széles működési hőmérséklet-tartománnyal rendelkezik, -25°C és +70°C között használható, tárolási hőmérséklet-tartománya pedig -50°C és +85°C között van.
A Schneider Electric ComPacT NSX megszakító termékcsalád kioldóegységei kifejezetten a villamossági szakemberek igényeire szabott műszaki megoldást kínálnak, biztosítva a megbízható védelmet különböző elosztóhálózati alkalmazásokban. A C106TM040 típusú kioldóegység alkalmazásával magas szintű biztonságot és üzembiztonságot érhetsz el az elektromos rendszerekben, különösen elosztóhálózati alkalmazásoknál, ahol a túlterhelés és rövidzárlat elleni védelem kritikus fontosságú.
Schneider Electric ComPacT NSX (2021) - C106TM040 - Kioldóegység TM40D NSX 100/160 megszakítóhoz, termikus - mágneses, beállítás 40 A, 4P3d műszaki adatok
Fő tulajdonságok
Sorozat: ComPacT
Termékcsalád: ComPacT NSX100...250
Termék típusa: Kioldóegység
Kioldóegység neve: TM-D
Kioldóegység technológia: Termikus-mágneses
Kompatibilitás: ComPacT NSX100, ComPacT NSX160
Alkalmazási terület: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D
Nullavezető pozíciója: Bal
Kioldóegység védelmi funkciói: LI
Védelmi típus: L: túlterhelés elleni védelem (termikus), I: rövidzárlat elleni védelem (mágneses)
Kioldóegység névleges árama: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Kiegészítő tulajdonságok
Hosszú késleltetésű kioldási beállítás típusa Ir (termikus védelem): Állítható
Hosszú késleltetésű védelmi kioldási beállítási tartomány [Ir]: 0,7...1 x In
Hosszú késleltetésű védelmi késleltetés beállítási típus tr: Fix
Hosszú késleltetésű védelmi késleltetés beállítási tartomány [tr]: 120...400 s 1,5 x In esetén, 15 s 6 x Ir esetén
Nullavezető védelmi beállítások: Nincs védelem (3D)
Pillanatnyi védelmi kioldás beállítási típus Ii: Fix
Pillanatnyi védelmi kioldási beállítási tartomány [Ii]: 500 A
Földzárlat elleni védelem: Nincs
Környezet
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fokozat: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -50...85 °C
