A Schneider Electric MicroLogic 2.2 típusú elektronikus kioldóegység a ComPacT NSX100/160/250 sorozatú megszakítókhoz készült, kifejezetten a professzionális elosztóhálózatok védelmére. A C1042D100 cikkszámú termék 4 pólusú kialakítással rendelkezik, és 100 amper névleges áramra van méretezve 40 °C környezeti hőmérsékleten.
A termék sokoldalúságát bizonyítja, hogy többféle pólusvédelmi konfigurációt tesz lehetővé: 3D + N/2, 4D vagy 3D változatban használható. A nulla vezető a bal oldalon helyezkedik el. Az LSoI védelmi funkcióknak köszönhetően komplett védelmet nyújt: túlterhelés elleni védelem (L - long time), késleltetett zárlati védelem (So - short time) fix késleltetéssel, valamint pillanatnyi zárlatvédelem (I - instantaneous) funkcióval. Ez a három védelmi szint teljes biztonságot nyújt a különböző jellegű hibákkal szemben, legyen szó akár túlterhelésről vagy különböző zárlati eseményekről.
A hosszú késleltetésű védelmi szint (túlterhelés védelem) beállítása 9 különböző fokozatban állítható, a névleges áram 40-100%-a között. Ez biztosítja, hogy a megszakító pontosan a szükséges védelmi szintre legyen beállítható. A kioldási késleltetés fix értékű: 400 másodperc 1,5×Ir terhelésnél, 16 másodperc 6×Ir-nél, és 11 másodperc 7,2×Ir terhelésnél. A termék 20 perces termikus memóriával rendelkezik a kioldás előtt és után, ami fokozott védelmet biztosít ismétlődő túlterhelések esetén. A nullavezető védelme az alkalmazott konfigurációtól függően változik: 0,5×Ir (3D + N/2 esetén), 1×Ir (4D esetén), vagy nincs védelem (3D esetén).
A rövid késleltetésű zárlati védelem (Isd) szintén 9 beállítási lehetőséggel rendelkezik, 1,5-10×Ir tartományban, fix késleltetéssel. A pillanatnyi zárlati védelem (Ii) fix beállítású, 1500 amper értékkel. A termék nem tartalmaz földzárlat-védelmet és ZSI (zóna szelektív reteszelés) funkciókat. A megszakító állapotát LED jelzőfények mutatják: zöld villogó LED a készenléthez, narancssárga LED 90% Ir terhelésnél, illetve piros LED 105% Ir túlterhelési szint esetén.
A MicroLogic 2.2 kioldóegység működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -50°C és +85°C között. A termék megfelel az EN/IEC 60947-2 szabványnak, II. érintésvédelmi osztályba tartozik, és IP40 védettséggel rendelkezik az IEC 60529 szerint. Szennyezettségi foka 3-as, az IEC 60947-1 szerint. Névleges üzemi feszültsége 690V AC 50/60Hz, fix beépítésre tervezték. A ComPacT NSX100, NSX160 és NSX250 sorozatú megszakítókkal kompatibilis, így széles körben alkalmazható különböző méretű elosztóhálózatokban.

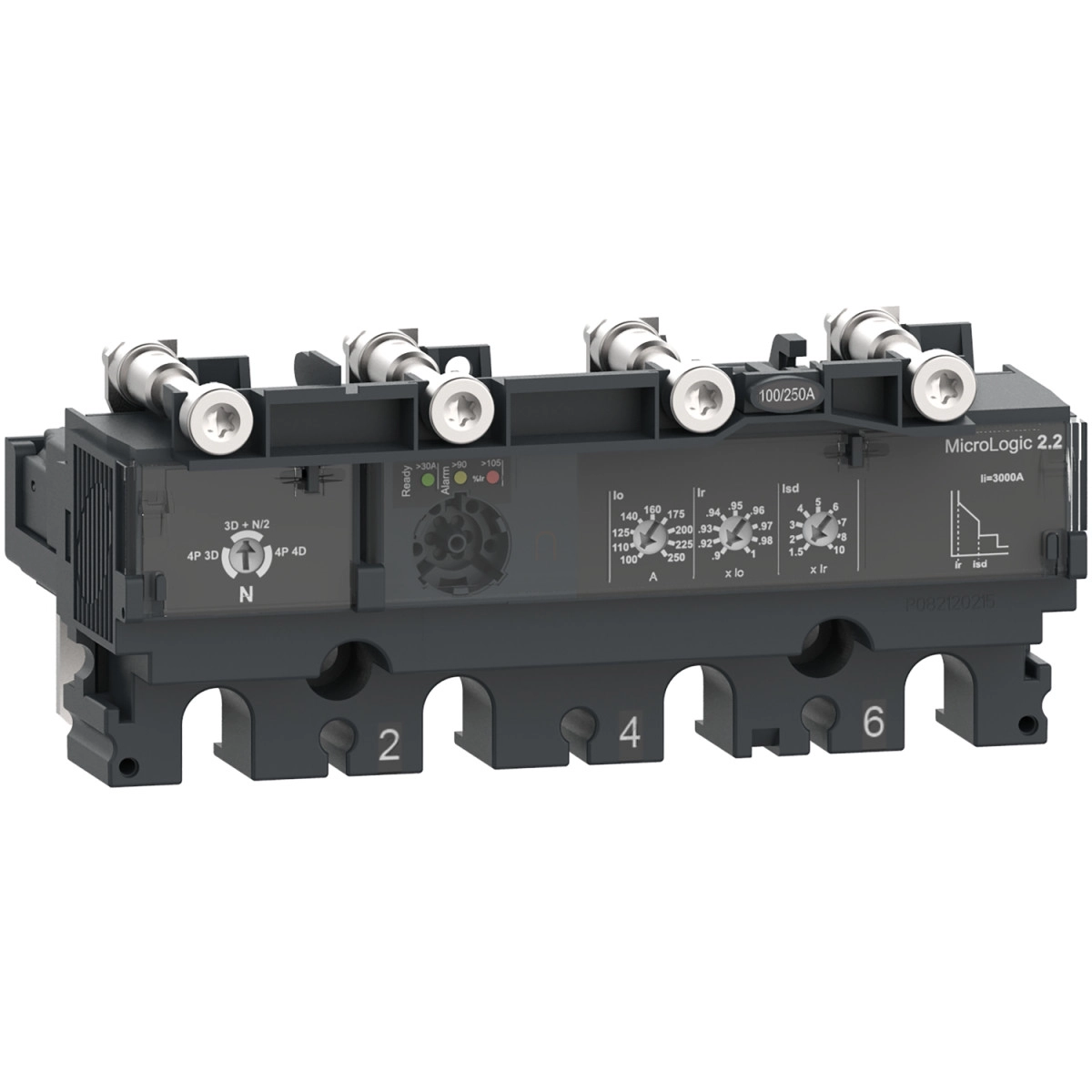

Schneider Electric ComPacT NSX (2021) - C1042D100 -Kioldóegység MicroLogic 2.2 NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 100A, 4P4d műszaki adatok
Általános adatok
Termékcsalád: ComPacT NSX
Terméktípus: Kioldóegység
Kioldóegység megnevezése: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kompatibilis termékcsaládok: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Felhasználási terület: Elosztás
Műszaki jellemzők
Pólusok száma: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Nullavezető pozíciója: Bal oldalt
Kioldóegység védelmi funkciók: LSoI
Védelmi típusok:
L: túlterhelés elleni védelem (hosszú késleltetésű)
So: késleltetett zárlati védelem fix késleltetéssel
I: pillanatnyi zárlati védelem
Kioldóegység névleges áramerőssége: 100 A 40 °C-on
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési módja: Fix
Védelmi beállítások
Hosszú késleltetésű kioldás beállítási típusa: Állítható 9 fokozatban
Hosszú késleltetésű védelem kioldási áramerősség beállítási tartománya: 40...100 A
Hosszú késleltetésű védelem késleltetés beállítási típusa: Fix
Hosszú késleltetésű védelem késleltetési idő beállítási tartománya:
11 s 7,2 x Ir-nél
16 s 6 x Ir-nél
400 s 1,5 x Ir-nél
Nullavezető védelmi beállítások:
0,5 x Ir (3D + N/2)
1 x Ir (4D)
Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövid késleltetésű védelem kioldási beállítás típusa: Állítható 9 fokozatban
Rövid késleltetésű védelem kioldási áramerősség beállítási tartománya: 1,5...10 x Ir
Rövid késleltetésű védelem késleltetés beállítási típusa: Fix
Pillanatnyi védelem kioldási beállítás típusa: Fix
Pillanatnyi védelem kioldási áramerősség beállítási tartománya: 1500 A
Földzárlat védelem: Nincs
Zóna szelektív reteszelés (ZSI): Nincs
Jelzések
Helyi jelzések:
Villogó LED (zöld) üzemkész állapotnál
LED 105 % Ir (piros) túlterhelésnél
LED 90 % Ir (narancssárga) túlterhelésnél
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II. osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25…70 °C
Tárolási környezeti hőmérséklet: -50…85 °C
