A Schneider Electric Canalis KSA250ED4156 egy fejlett, vízszintes elosztású alumínium sínezési rendszer, amely tökéletes megoldást kínál a modern ipari és kereskedelmi létesítmények számára. Ez a fix hosszúságú (1,5 méteres) sínezési elem a Canalis KSA termékcsalád tagja, amely 100-250 A-es áramterhelésre lett tervezve, és kiváló rugalmasságot biztosít az energiaelosztás területén.
A KSA250ED4156 típusú sínezési rendszer 3 fázis + nulla + védőföld (3L+N+PE) konfigurációval rendelkezik, ami biztosítja a teljes kompatibilitást a legtöbb háromfázisú rendszerrel. A sín 6 leágazási pontot kínál, amelyek egymástól 500 mm távolságra helyezkednek el, így lehetővé téve a fogyasztók rugalmas csatlakoztatását. A fehér (RAL9001) színű burkolat nemcsak esztétikus megjelenést biztosít, hanem jól illeszkedik a modern létesítmények belső kialakításához is. Az IP55-ös védettségi szint kiváló védelmet nyújt por és vízsugár ellen, ami különösen hasznos ipari környezetben.
A műszaki paramétereket tekintve a Canalis KSA250ED4156 250 A névleges üzemi árammal rendelkezik 35 °C környezeti hőmérsékleten. Magasabb, akár 55 °C-os környezeti hőmérséklet esetén terheléscsökkentési tényezőt kell alkalmazni. A rendszer 230-690 V-os névleges üzemi feszültségtartományban használható, 50/60 Hz hálózati frekvencián. Kiemelkedő rövidzárlati tulajdonságokkal rendelkezik: 10 kA névleges rövid idejű zárlati áramot, valamint 28 kA névleges dinamikus zárlati áramot képes elviselni. A 8 kV-os névleges lökőfeszültség-állóság és a 690 V-os névleges szigetelési feszültség további biztonságot nyújt a felhasználóknak. Az elektromos csatlakozást kent csúszóérintkezők biztosítják, amelyek megbízható és hosszú élettartamú összeköttetést tesznek lehetővé.
A rendszer további előnyei közé tartozik az alacsony mágneses sugárzás (0,69 μT), valamint a minimális feszültségesés, amely különböző teljesítménytényezők mellett is 0,034-0,036 V között marad 1A és 100 m vezetékhossz esetén. A termék teljes harmónikus torzítási (THDI) értékei is figyelemre méltóak: 0-15% között 250 A, 15-33% között 200 A, 33-100% között pedig 160 A terhelhetőséggel rendelkezik. A Canalis KSA250ED4156 megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a magas minőséget és a biztonságos működést. A rendszer IK08 ütésállósági fokozattal is rendelkezik az IEC 62262 szerint, így ellenáll a mechanikai behatásoknak is. A termék fizikai méretei: 54 mm szélesség, 146 mm magasság, és 1,5 m hosszúság, a nettó tömege pedig 8,55 kg.
Schneider Electric Canalis KS (KSA, KSC) - KSA250ED4156 - Egyenes elem 1,5 m 250 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Rövid terméknév: KSA
Ajánlat típusa: Advanced
Termék vagy komponens típusa: Síntörzsrendszer
Síntörzs leírása: Vízszintes elosztási hossz
Termék kompatibilitás: Canalis KSA síntörzsrendszer 100...250 A
Vezetők anyaga: Alumínium
Síntörzs polaritása: 3L + N + PE
Leágazási pontok száma: 6
Névleges üzemi áram: 250 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarokkal
Méret típusa: Fix
Hosszúság: 1,5 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Nulla helyzete: Fent
Szerelési helyzet: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges impulzus-állófeszültség: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 10 kA
Névleges dinamikus zárlati áram: 28 kA
Elektromos csatlakozás: Kent csúszóérintkezők

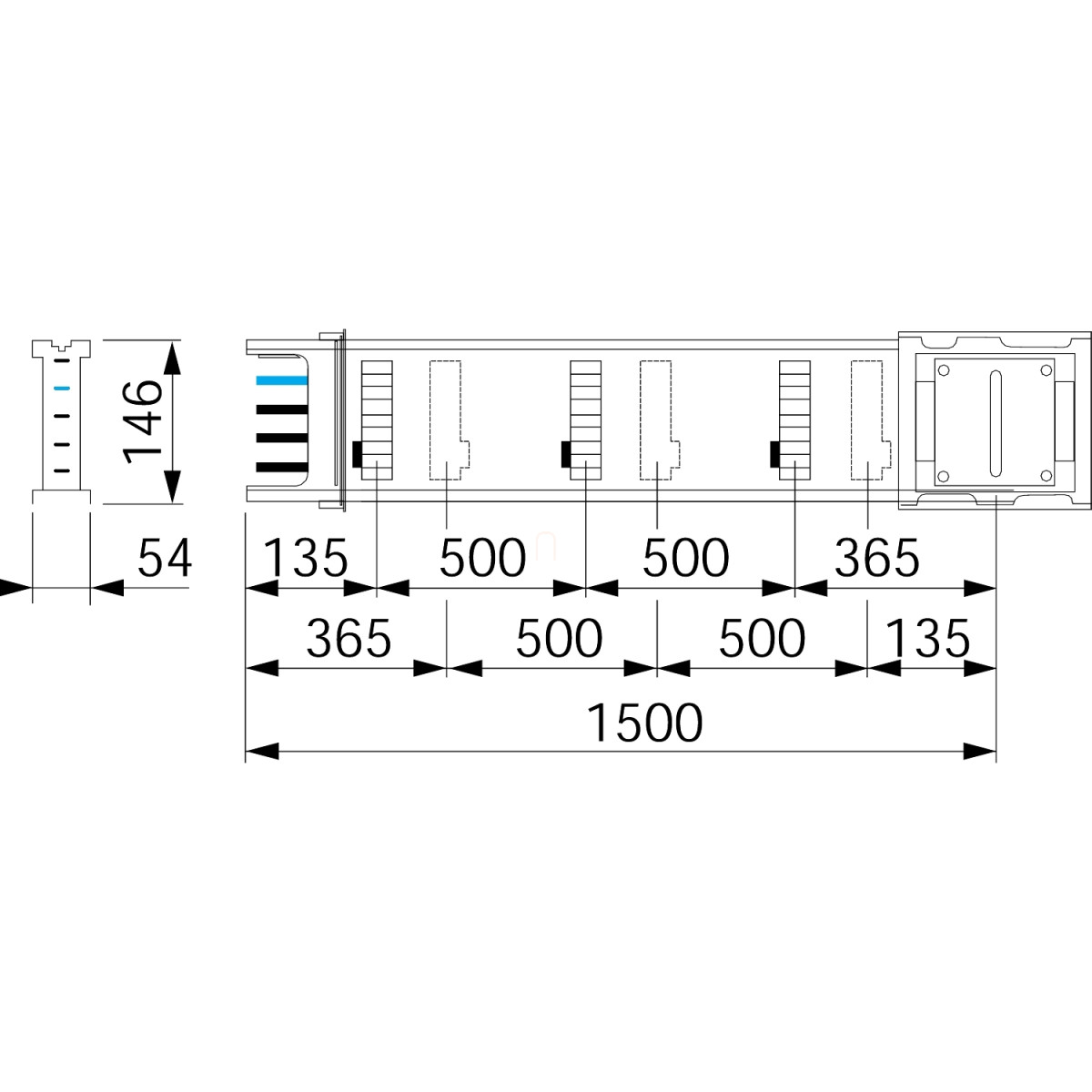

Szélesség: 54 mm
Magasság: 146 mm
Nettó tömeg: 8,55 kg
Leágazási egységek távolsága: 500 mm
Sugárzott mágneses mező: 0,69 µT
Termikus igénybevételi határ: 100000 kA².s
THDI: 0...15% 250 A, 15...33% 200 A, 33...100% 160 A
Maximális feszültségesés: <0,034 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nél 100 m hosszra, <0,036 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A-nél 100 m hosszra, <0,035 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A-nél 100 m hosszra, <0,034 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A-nél 100 m hosszra
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti jellemzők
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: 35 °C (terheléscsökkentés nélkül), 55 °C (terheléscsökkentési tényezővel)
