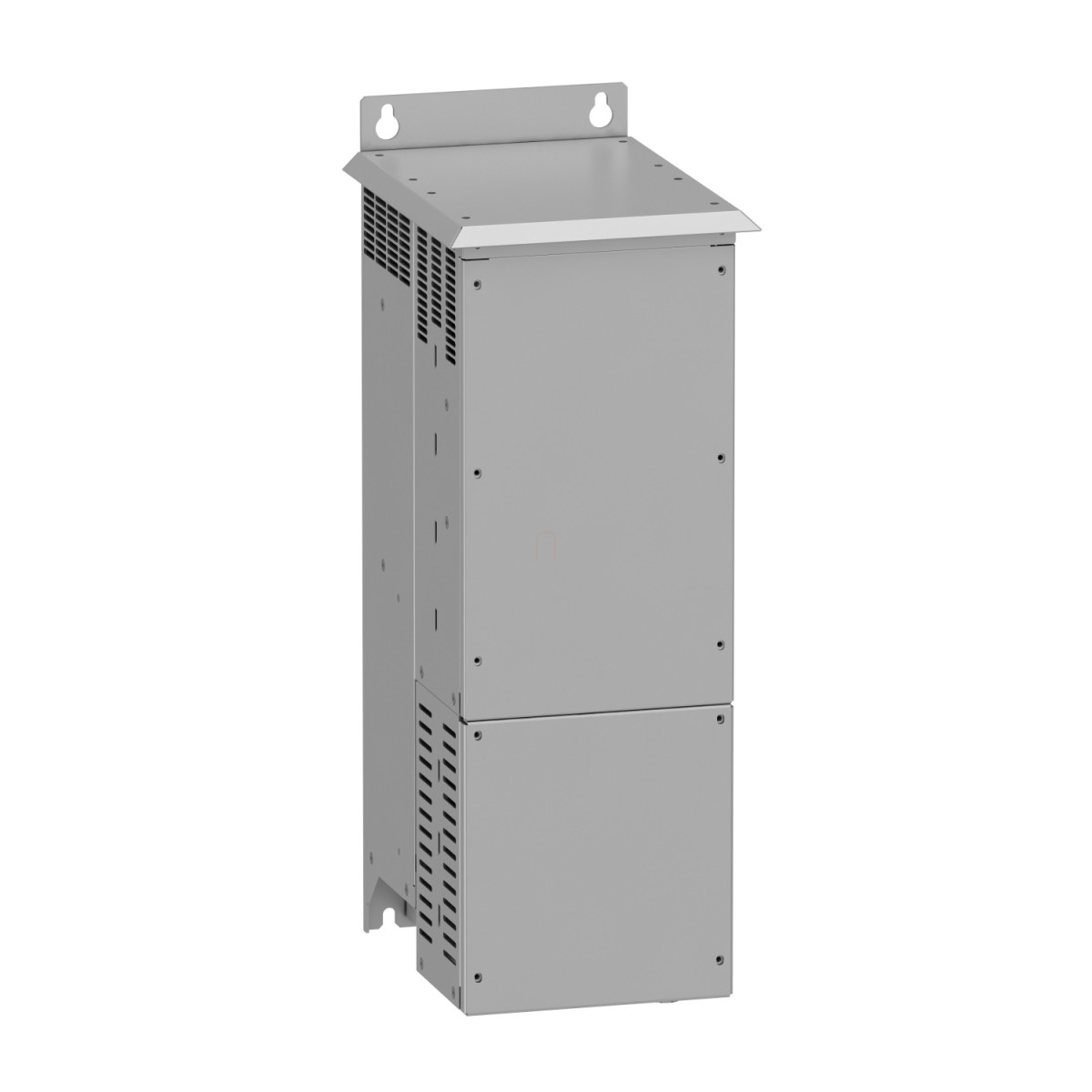

A Schneider Electric VW3A7106 egy 60kW teljesítményű fékezőegység, amely kifejezetten az Altivar Process ATV900 frekvenciaváltó családhoz lett kifejlesztve. Ez a 200/240V-os változat tökéletes megoldást nyújt olyan alkalmazásokhoz, ahol a motor fékezésekor keletkező energiát biztonságosan el kell vezetni és hővé alakítani. Különösen ajánlott az ATV930 típusú, fékezőegység nélküli 55kW és 75kW teljesítményű, 200-240V-os frekvenciaváltókhoz.
A VW3A7106 fékezőegység kimagasló műszaki paraméterekkel rendelkezik: 60kW állandó fékezési teljesítmény, valamint 80kW maximális fékezési teljesítmény biztosít erőteljes fékezési képességet. Az egység 395V DC +/- 1% aktiválási küszöbértékkel működik, és akár 450V-os DC buszfeszültséget is képes kezelni. A biztonságot szolgálja az integrált hővédelmi rendszer, amely hőérzékelő szondával van ellátva. A minimálisan társítható ellenállás értéke 1,4 Ohm, ami biztosítja a megfelelő energiaelvezetést fékezés során.
A terhelési tényező rendkívül rugalmas alkalmazhatóságot tesz lehetővé: 0,05 (150kW), 0,15 (120kW), 0,5 (95kW) és 1 (75kW) értékek állnak rendelkezésre, mindegyik állandó teljesítmény mellett és az aktiválási küszöbértéknél. Ez a változatosság lehetővé teszi, hogy a fékezőegységet különböző méretű és terhelésű alkalmazásokhoz igazítsák. A VW3A7106 hőtermelése 400W, ami figyelembe veendő a telepítési környezet kialakításakor.
A Schneider Electric VW3A7106 fékezőegység fizikai paramétereit tekintve 216mm széles, 658mm magas és 303mm mély, nettó tömege 15,5kg. A megfelelő hűtésről 166 m³/h hűtőlevegő áramlás gondoskodik. Az eszköz IP20 védettséggel rendelkezik, a tetején IP21 védelmi fokozattal, így megfelelően védett a környezeti hatások ellen. Üzemi pozíciója függőleges, +/- 10 fokos eltéréssel. Mechanikai robusztussága megfelel az IEC 60721-3-3 szerinti 3M4 rezgésosztálynak, ami stabil működést biztosít még vibráló környezetben is.
A fékezőegység -10°C és 50°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklettartománya pedig -40°C és 70°C között van. Tengerszint feletti magasságot tekintve 1000 méterig teljesítménycsökkenés nélkül használható, 1000-4000 méter között pedig 100 méterenként 1%-os áramcsökkentéssel üzemeltethető. A Schneider Electric VW3A7106 cikkszámú fékezőegység ideális választás olyan ipari alkalmazásokhoz, ahol gyakori vagy intenzív fékezésre van szükség, mint például emelőgépek, centrifugák, nagy tehetetlenségű berendezések vagy gyors megállást igénylő rendszerek esetében.
Schneider Electric Altivar Process - VW3A7106 -frekvenciaváltó kiegészítő, fékvezérlő egység ATV900 frekvenciaváltóhoz, 1,4 Ohm, 60kW, IP20, 230VAC műszaki adatok
Főbb jellemzők
Kompatibilitás: Altivar Process ATV900
Termék kompatibilitás: ATV930 típusú, fékezőegység nélküli 55 kW és 75 kW teljesítményű, 200...240 V frekvenciaváltók
Hőveszteség: 400 W
Minimális társítható ellenállás: 1,4 Ohm
Védelmi típus: Integrált hővédelem hőérzékelő szondával
Kiegészítő adatok
Maximális fékezési teljesítmény: 80 kW
Állandó fékezési teljesítmény: 60 kW (állandó teljesítménynél és az aktiválási küszöbértéknél)
Terhelési tényező: 0,05 értékű 150 kW-nál, 0,15 értékű 120 kW-nál, 0,5 értékű 95 kW-nál, 1 értékű 75 kW-nál (mindegyik állandó teljesítménynél és az aktiválási küszöbértéknél)
Aktiválási küszöbérték: 395 V DC +/- 1 %
Maximális DC buszfeszültség: 450 V
Méretek
Szélesség: 216 mm
Magasság: 658 mm
Mélység: 303 mm
Nettó tömeg: 15,5 kg
Hűtőlevegő térfogata: 166 m3/h
Üzemi pozíció: Függőleges +/- 10 fok
Mechanikai robusztusság: Rezgésosztály 3M4 az IEC 60721-3-3 szerint
Környezet
IP védettségi fokozat: IP20, IP21 (a tetején)
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkenés nélkül, 1000...4000 m 100 méterenként 1 %-os áramcsökkentéssel
Környezeti üzemi hőmérséklet: -10...50 °C
Környezeti tárolási hőmérséklet: -40...70 °C
