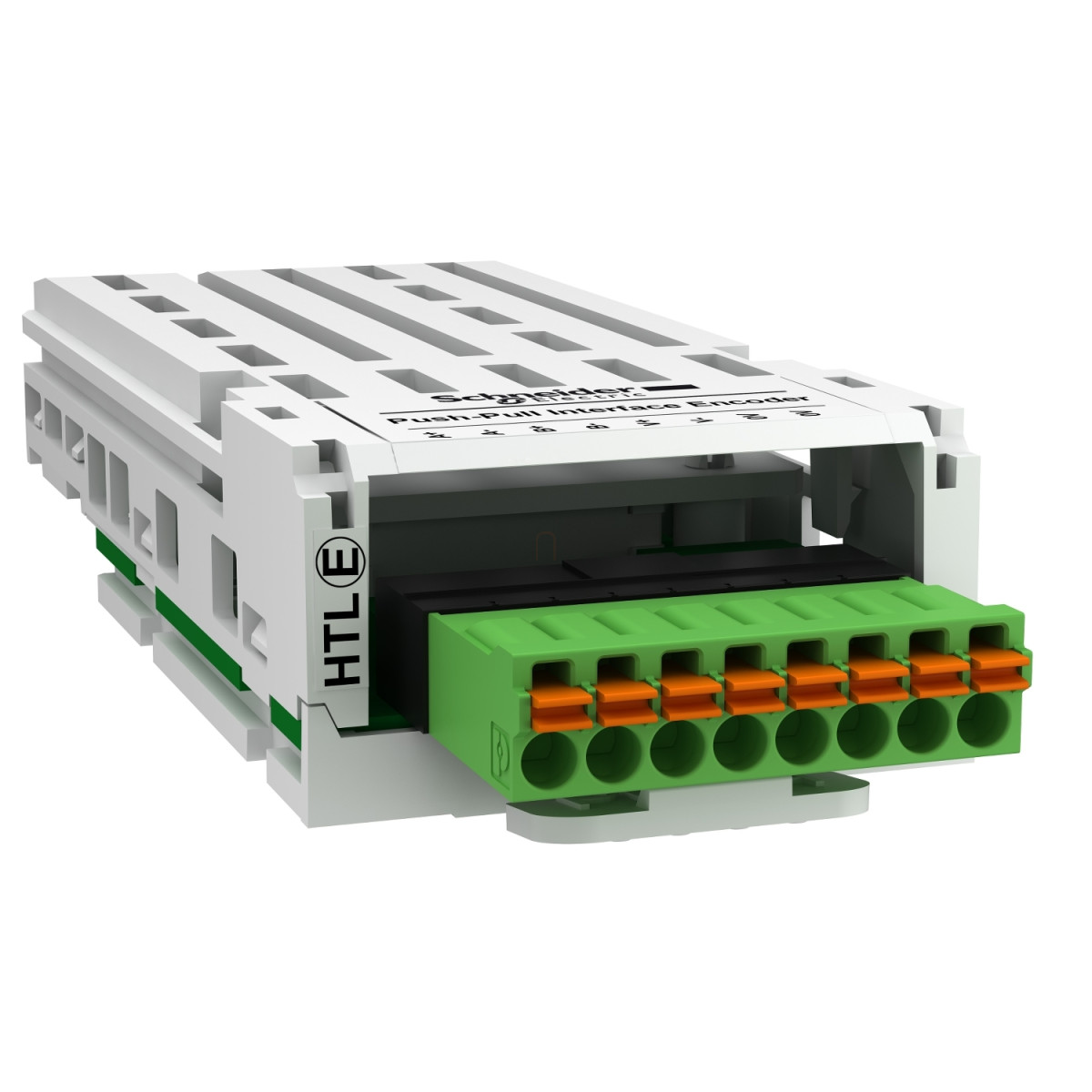

A Schneider Electric Altivar Process VW3A3424 encoder interfész modul egy kiváló minőségű kiegészítő, amely magas küszöbértékű logikai (HTL) enkóderek csatlakoztatására szolgál az Altivar Process ATV900, Altivar Process Modular és Altivar Machine ATV340 frekvenciaváltó családokhoz. Az interfész modul segítségével precíziós fordulatszám-szabályozás valósítható meg ipari alkalmazásokban, ahol a pontos pozicionálás és sebességszabályozás elengedhetetlen követelmény.
A VW3A3424 encoder interfész modul 12 V, 15 V vagy 24 V DC tápfeszültséggel működtethető, ezáltal rugalmasan illeszthető a meglévő rendszerekhez. A modul maximális áramfelvétele tápfeszültségtől függően változik: 12 V DC esetén 0,2 A, 15 V DC esetén 0,175 A, míg 24 V DC tápfeszültségnél mindössze 0,1 A. A beépített rövidzárlat és túlterhelés elleni védelem biztosítja a megbízható működést ipari környezetben is. Az eszköz és a csatlakoztatott berendezések között akár 500 méteres távolság is áthidalható, így ideális megoldást nyújt nagy kiterjedésű gyártósorok és ipari létesítmények számára, ahol a frekvenciaváltó és a motor közötti távolság jelentős lehet. A maximális működési frekvencia 300 kHz, amely a legtöbb ipari alkalmazás követelményeinek megfelel.
A VW3A3424 encoder interfész modul rendkívül sokoldalú bemeneti jelfeldolgozást kínál. Támogatja a push-pull differenciális A/A/B/B jeleket, a push-pull egyvonalas AB és A jeleket, valamint az open collector differenciális A/A/B/B, PNP és NPN típusú AB vagy A jeleket is. Ez a széles kompatibilitás lehetővé teszi, hogy szinte bármilyen HTL enkóderrel együttműködjön. A modul csatlakoztatása egyszerű az 1 darab levehető rugós csatlakozó segítségével, amely gyors és megbízható üzembe helyezést biztosít. A Schneider Electric Altivar Process VW3A3424 encoder interfész modul ideális választás precíziós pozicionálást igénylő alkalmazásokhoz, mint például csomagológépek, anyagmozgató rendszerek, emelőberendezések vagy megmunkálógépek. A modul kompakt kialakítású, nettó tömege mindössze 0,15 kg, így könnyen beépíthető meglévő vezérlőszekrényekbe vagy gépekbe anélkül, hogy jelentős többletsúlyt vagy helyszükségletet jelentene.
A Schneider Electric Altivar Process VW3A3424 encoder interfész modul az Altivar frekvenciaváltó családok ideális kiegészítője, amely lehetővé teszi a pontosabb mozgásszabályozást és a folyamatok optimalizálását. A modul használatával javítható a motor dinamikus teljesítménye, különösen változó terhelés mellett, valamint növelhető a pozicionálási feladatok pontossága és ismétlési pontossága. Az interfész modul beépítésével a frekvenciaváltók képességei jelentősen kibővíthetők, így a legigényesebb ipari alkalmazások követelményeinek is megfelelnek. A VW3A3424 encoder interfész modul használata különösen ajánlott olyan területeken, ahol a motor pontos sebességszabályozása kritikus fontosságú a gyártási minőség és hatékonyság szempontjából.
Schneider Electric Altivar Process - VW3A3424 - frekvenciaváltó kiegészítő, Interfész modul, HtL enkóder, ATV900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Termék vagy komponens típusa: Encoder interfész modul
Kompatibilitás: Altivar Process ATV900, Altivar Process Modular, Altivar Machine ATV340
Enkóder típusa: Magas küszöbértékű logikai (HTL)
Névleges tápfeszültség: 12 V DC, 15 V DC, 24 V DC
Kiegészítő adatok
Maximális tápáram: 0,2 A 12 V DC esetén, 0,175 A 15 V DC esetén, 0,1 A 24 V DC esetén
Védelem típusa: Rövidzárlat elleni védelem, Túlterhelés elleni védelem
Maximális kábeltávolság az eszközök között: 500 m
Maximális működési frekvencia: 300 kHz
Bemeneti jel típusok
Push-pull differenciális: A/A/B/B
Push-pull egyvonalas: AB
Push-pull egyvonalas: A
Open collector differenciális: A/A/B/B
Open collector PNP: AB
Open collector NPN: AB
Open collector PNP: A
Open collector NPN: A
Fizikai jellemzők
Csatlakozó típusa: 1 levehető rugós csatlakozó
Nettó tömeg: 0,15 kg
