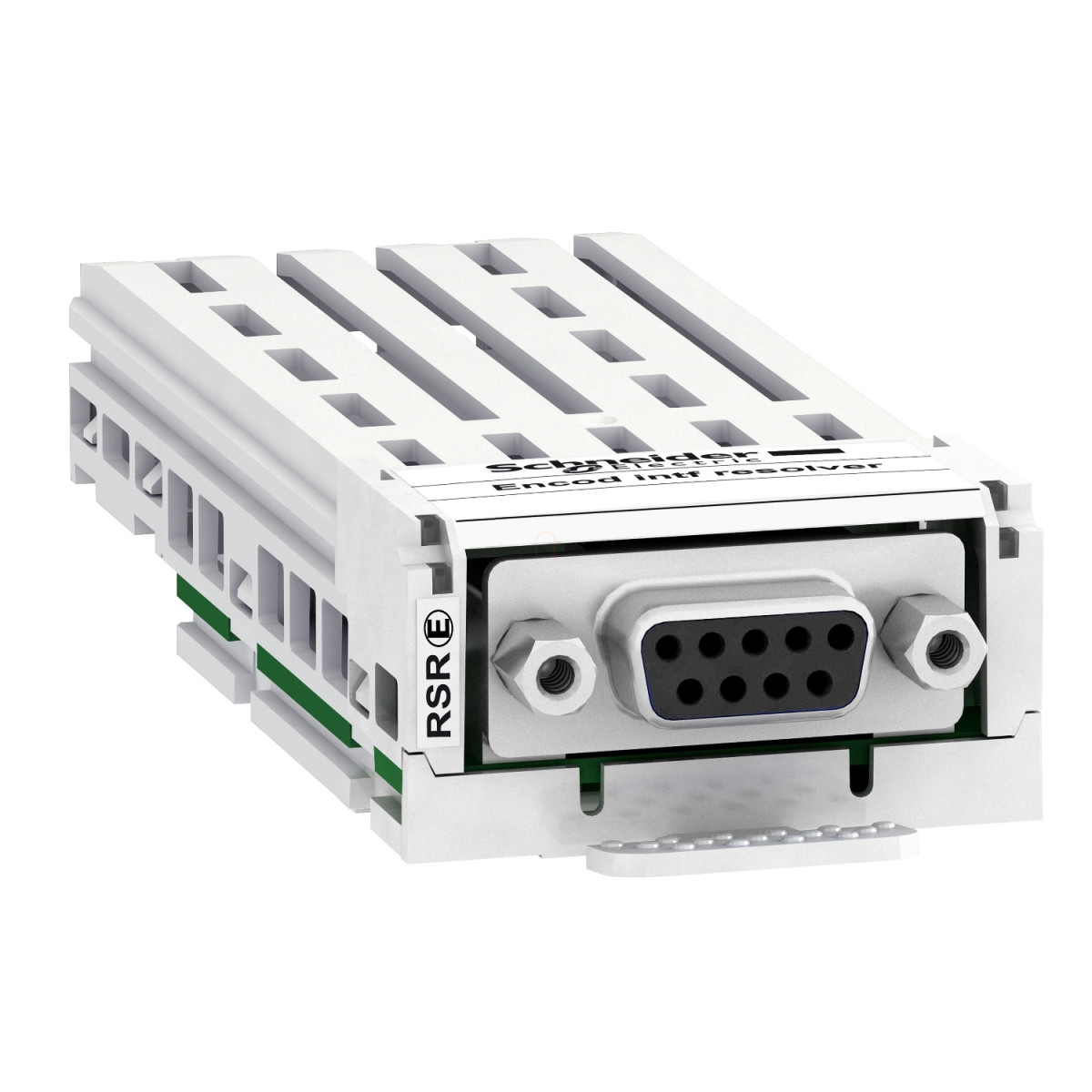

A Schneider Electric VW3A3423 kódjelű resolver interfész modul egy kimagasló minőségű, professzionális eszköz, amely kifejezetten Altivar frekvenciaváltó-családokhoz lett tervezve. Ez az intelligens kiegészítő modul lehetővé teszi a resolver típusú forgó jeladók egyszerű és megbízható csatlakoztatását az Altivar Process ATV900, Altivar Process Modular és Altivar Machine ATV340 típusú frekvenciaváltókhoz, így jelentősen kibővítve azok pozicionálási és sebességszabályozási képességeit.
A VW3A3423 interfész modul egy 1 db női SUB-D9 csatlakozófelülettel rendelkezik, amely biztosítja a kompatibilitást a legtöbb ipari resolver jeladóval. A modul maximális tápárama mindössze 0,05 A, ami rendkívül energiahatékony működést tesz lehetővé. A beépített túlterhelés és rövidzár elleni védelemnek köszönhetően a csatlakoztatott eszközök maximális biztonsággal üzemeltethetők. A resolver és a frekvenciaváltó közötti maximális kábelhossz akár 100 méter is lehet, ami nagy rugalmasságot biztosít az ipari környezetben történő telepítéskor, lehetővé téve a motorok és a vezérlőberendezések optimális elhelyezését.
Technikai szempontból a VW3A3423 modul 12 kHz maximális működési frekvenciával dolgozik, és többféle áttételi arányt támogat: 3/10, 1/2, 3/4 és 1. A bemeneti jelek között megtalálhatóak a Sin+, Sin-, Cos+, Cos-, Temp+ és Temp- jelek, míg a kimeneti oldalon a Ref+ és Ref- jelek továbbítódnak a frekvenciaváltó felé. Ez a sokoldalúság lehetővé teszi a különböző resolver típusokkal való kompatibilitást és a pontos pozíciószabályozást. A modul kompakt kialakítású, mindössze 0,15 kg nettó tömegű, így könnyen beépíthető bármilyen ipari vezérlőszekrénybe vagy automatizálási rendszerbe.
Schneider Electric Altivar Process - VW3A3423 - frekvenciaváltó kiegészítő, Interfész modul, rezover, ATV340 - 900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termékkategória: Altivar
Termék típusa: Enkóder interfész modul
Kompatibilitás: Altivar Process ATV900, Altivar Process Modular, Altivar Machine ATV340
Enkóder típusa: Resolver
Műszaki specifikációk
Maximális tápáram: 0,05 A
Védelem típusa: Túlterhelés elleni védelem, Rövidzár elleni védelem
Maximális kábelhossz az eszközök között: 100 m
Maximális működési frekvencia: 12 kHz
Bemeneti jelek: Sin+, Sin-, Cos+, Cos-, Temp+, Temp-
Kimeneti jelek: Ref+, Ref-
Arány: 3/10, 1/2, 3/4, 1
Csatlakozó típusa: 1 női SUB-D 9
Nettó tömeg: 0,15 kg
