A Schneider Electric Altivar Process ATV900 termékcsalád, azon belül a High Performance System ATV960 sorozat egyik kiemelkedő tagja az ATV960C50Q4X1 frekvenciaváltó, amely kifejezetten nagy teljesítményű ipari alkalmazásokhoz készült. Ez a készülék 500 kW-os teljesítményével és modern vezérlési megoldásaival ideális választás mind szinkron, mind aszinkron motorok szabályozására.

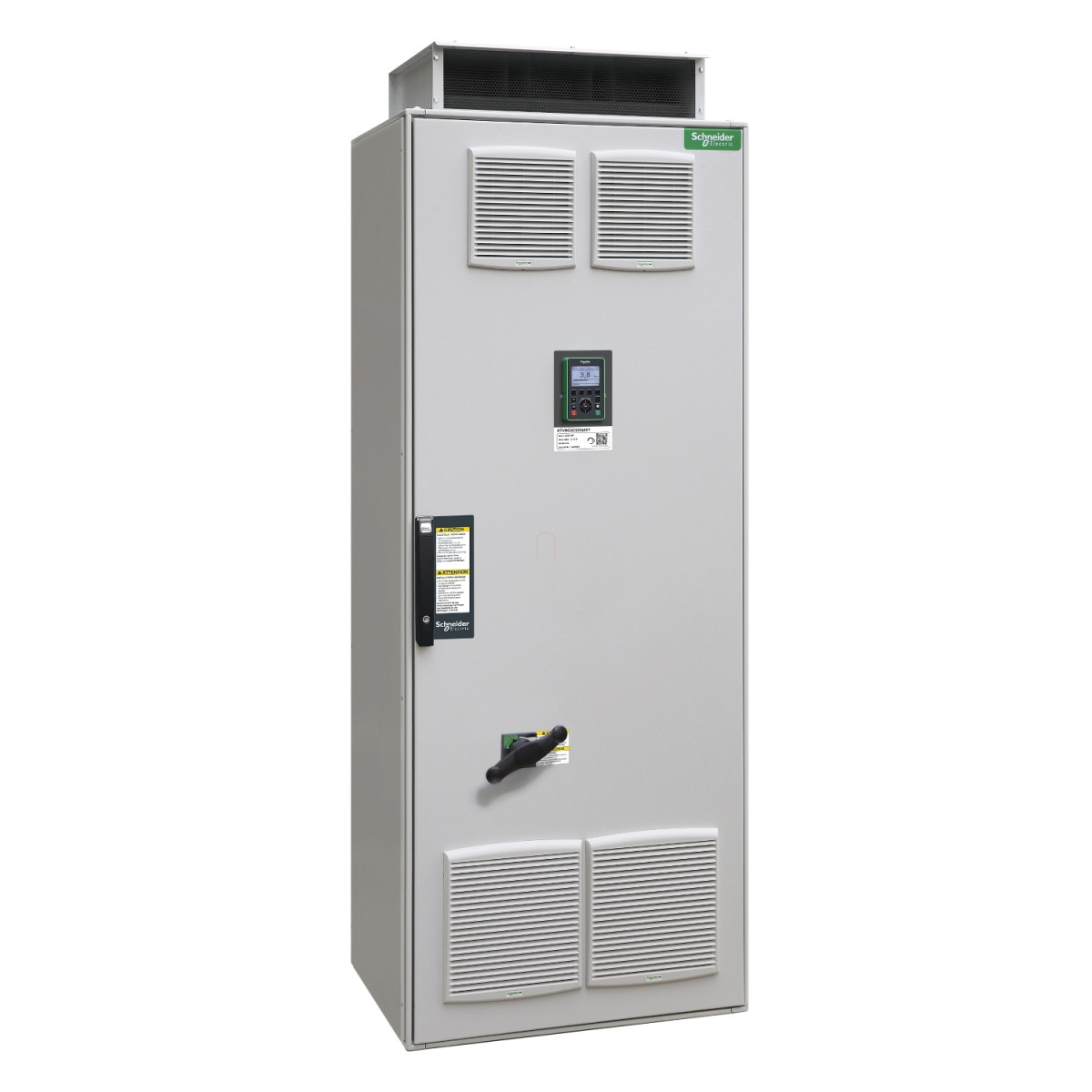

A frekvenciaváltó egy komplett, IP23 védettségi fokozattal rendelkező szekrényes kialakítású berendezés, amely számos integrált komponenst tartalmaz. Az Altivar ATV960C50Q4X1 beépített Spacial SF típusú szekrényben helyezkedik el, amely a front ajtóba szerelt grafikus kezelőpanellel biztosít egyszerű hozzáférést a beállításokhoz. A berendezés tartalmazza a frekvenciaváltót, főkapcsolót, vonali fojtót, valamint a motor- és tápellátás bekötéséhez szükséges sorkapcsokat. A világosszürke (RAL 7035) színű szekrény esztétikus megjelenést biztosít az ipari környezetben is.
A kommunikációs lehetőségek terén is kiemelkedően rugalmas az ATV960C50Q4X1, hiszen támogatja a Modbus TCP, a Modbus soros, valamint az EtherNet/IP protokollokat, így könnyedén integrálható modern ipari hálózatokba. A készülék 380-415V 3 fázisú hálózatról üzemeltethető, kimeneti frekvencia tartománya pedig 0,1-599 Hz között állítható, ami rendkívül széles alkalmazási területet fed le. Kétféle üzemmódban használható: normál terhelés (normal duty) esetén 500 kW motorteljesítményt képes meghajtani 900 A folyamatos kimeneti árammal, míg nehéz terhelés (heavy duty) esetén 400 kW teljesítményt biztosít 730 A folyamatos árammal. A készülék ideiglenes túlterhelhetősége is figyelemre méltó: normal duty üzemmódban 1,2-szeres, heavy duty üzemmódban pedig 1,5-szeres túláramot képes biztosítani 60 másodpercig.
A hűtést kényszerített légáramlás biztosítja, 280 m³/h a vezérléshez és 1740 m³/h a teljesítményrészhez, ami hatékony hőelvezetést eredményez még intenzív használat mellett is. A berendezés zajszintje 71 dB, ami megfelel az ipari alkalmazások követelményeinek. A frekvenciaváltó szekrény méretei figyelemre méltóak: 2150 mm magasság, 800 mm szélesség és 664 mm mélység, 650 kg-os tömeg mellett. A telepítésnél figyelembe kell venni a megfelelő távolságokat: a szekrény előtt legalább 1000 mm, felette pedig minimum 100 mm szabad teret kell hagyni a megfelelő hűtés biztosításához.
A berendezés számos védelmi funkcióval rendelkezik mind a motor, mind a frekvenciaváltó védelmére. Ezek közé tartozik a motor termikus védelme, a Safe Torque Off (STO) biztonsági funkció, motorfázis-szakadás elleni védelem, valamint a frekvenciaváltó túlmelegedés, túláram, túlterhelés, rövidzárlat, DC busz túlfeszültség, tápfeszültség alulfeszültség és túlfeszültség, fáziskiesés, túlsebesség és ventilátor-működés elleni védelmek. A Safe Torque Off funkció SIL3 biztonsági szintet biztosít max. 100 ms reakcióidővel. Az integrált EMC szűrő C3 kategóriájú védelmet biztosít árnyékolt kábel esetén 50 m-ig, illetve C4 kategóriájút árnyékolatlan kábel esetén 80 m-ig.
Schneider Electric Altivar Process ATV960 - ATV960C50Q4X1 műszaki adatok
Általános specifikáció
Termékcsalád: Altivar Process ATV900
Termék típusa: Frekvenciaváltó
Eszköz rövid neve: ATV960
Alkalmazás: Szinkronmotorok, Aszinkronmotorok
Szállított felszerelés: Spacial SF szekrény, Grafikus kezelőpanel az ajtóban, Frekvenciaváltó, Főkapcsoló, Vonali fojtó, Sorkapcsok a tápellátáshoz, Sorkapcsok a motorhoz
Szekrény színe: Világosszürke (RAL 7035)
IP védettségi fokozat: IP23 (IEC 61800-5-1 szerint)
Kommunikáció és vezérlés
Kommunikációs protokollok: Modbus TCP, Modbus soros, EtherNet/IP
Diszkrét bemenetek száma: 10
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Frekvencia felbontás: Kijelzőn: 0,1 Hz, Analóg bemenet: 0,012/50 Hz
Elektromos jellemzők
Tápfeszültség frekvenciája: 50/60 Hz +/- 5%
Névleges tápfeszültség: 380...415 V - 10...6%
Hálózati fázisok száma: 3 fázis
Kimeneti feszültség: <= tápfeszültség
Frekvenciaváltó kimeneti frekvenciája: 0,1...599 Hz
Folyamatos kimeneti áram: 900 A 2,5 kHz-en normál üzemmódban, 730 A 2,5 kHz-en nehéz üzemmódban
Ideiglenes túláram: 1,2 x In 60 másodpercig (normál üzemmód), 1,5 x In 60 másodpercig (nehéz üzemmód)
Kapcsolási frekvencia: 2...8 kHz állítható deratinggel
Névleges kapcsolási frekvencia: 2,5 kHz
Hálózati áram: 846 A 400 V-on (normál üzemmód), 681 A 400 V-on (nehéz üzemmód)
Látszólagos teljesítmény: 586 kVA 400 V-on (normál üzemmód), 472 kVA 400 V-on (nehéz üzemmód)
Motor teljesítmény: 500 kW normál üzemmódban, 400 kW nehéz üzemmódban
Rövidzárlati áram: 50 kA 100 ms-ig
Hőelvezetés és környezet
Hűtés típusa: Kényszerkonvekció
Teljesítményveszteség: 13330 W teljes (normál üzemmód), 9800 W teljes (nehéz üzemmód)
Hűtőlevegő térfogata: 280 m3/h a vezérléshez, 1740 m3/h a teljesítményrészhez
Zajszint: 71 dB a 86/188/EEC szerint
Fizikai jellemzők és telepítés
Javasolt motorkábel keresztmetszet: 5 x (3 x 120 mm²) vagy 4 x (3 x 185 mm²) normál üzemmódban, 3 x (3 x 185 mm²) vagy 4 x (3 x 120 mm²) nehéz üzemmódban
Magasság: 2150 mm
Szélesség: 800 mm
Mélység: 664 mm
Nettó súly: 650 kg
Szerelési pozíció: Függőleges +/- 10 fok
Biztonsági funkciók és védelmek
Biztonsági funkció: STO (safe torque off), SIL 3 szint <= 100 ms
EMC szűrő: Integrált, megfelel az IEC 61800-3, C3 kategóriának, árnyékolt kábellel 50 m-ig; Integrált, megfelel az IEC 61800-3, C4 kategóriának, árnyékolatlan kábellel 80 m-ig
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Üzemi hőmérséklet: -10...0 °C deratingmentes (szekrényfűtés opcióval), 0...40 °C deratingmentes, 40...50 °C derating faktorral
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi magasság: < 1000 m deratingmentes, 1000...4800 m áramderating 1% / 100 m értékkel, földelési rendszertől függően
