Az Altivar Process ATV900 sorozatba tartozó ATV960C45Q4X1 változtatható sebességű hajtás a Schneider Electric prémium kategóriás frekvenciaváltója, amely kifejezetten nagy teljesítményű ipari alkalmazásokhoz készült. Ez a komplett IP23 védettségű szekrényes kivitelű rendszer tökéletes megoldást kínál szinkron és aszinkron motorok szabályozásához 450 kW (normál terhelés) vagy 355 kW (nagy terhelés) teljesítményig.

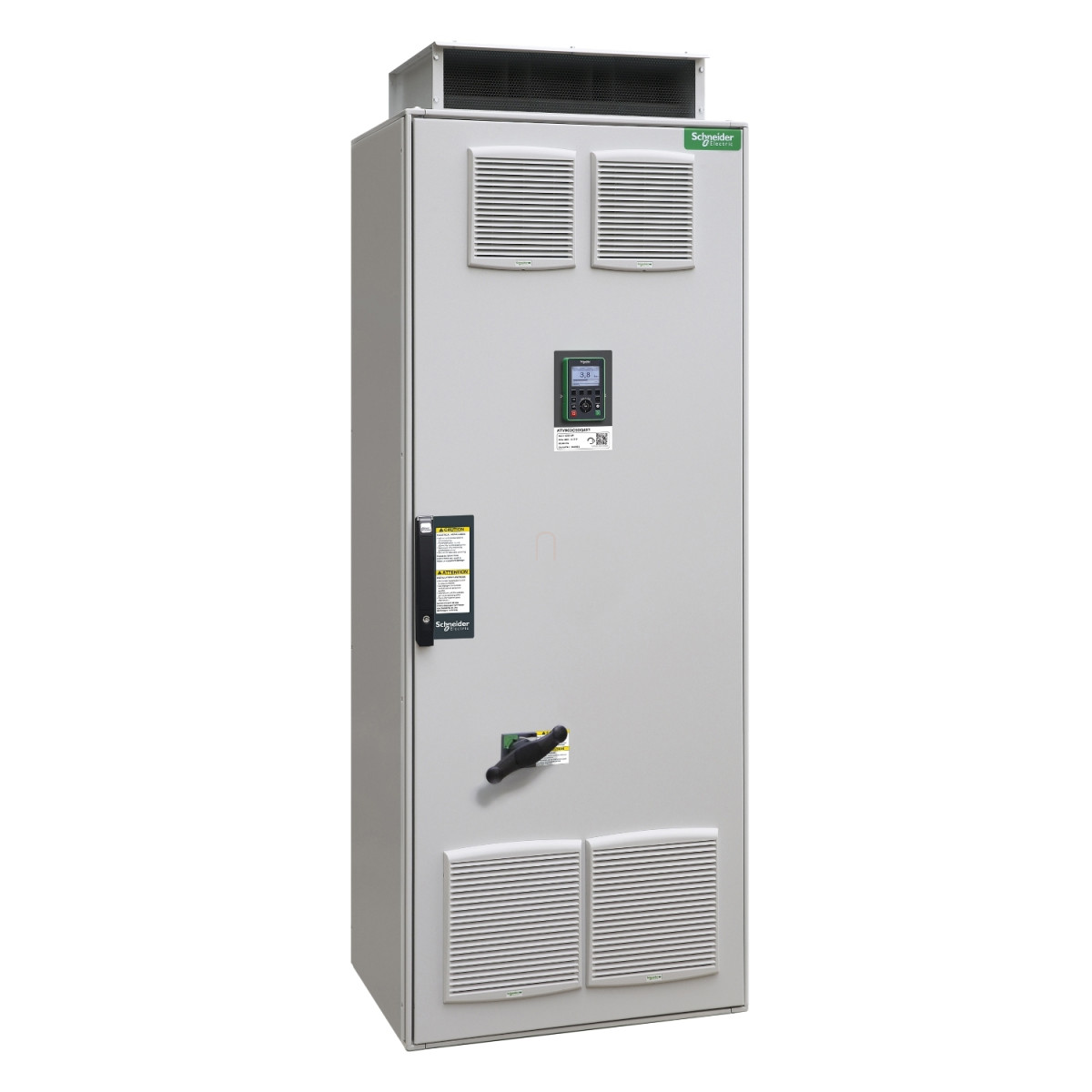

Az ATV960C45Q4X1 frekvenciaváltó világosszürke (RAL 7035) Spacial SF szekrénybe épített, amelyben minden szükséges komponens megtalálható: a központi frekvenciaváltó egység, grafikus kezelőpanel az ajtóba építve, főkapcsoló, vonali fojtó, valamint a hálózati és motor csatlakozó kapcsok. A rendszer kommunikációs lehetőségei sokoldalúak: támogatja az EtherNet/IP, Modbus soros és Modbus TCP protokollokat, ami rugalmas integrációt tesz lehetővé bármilyen ipari automatizálási rendszerbe. A beépített bővítőhelyek (slot A és B) lehetőséget adnak további kommunikációs vagy I/O modulok, illetve enkóder interfészek beépítésére.
Műszaki szempontból a frekvenciaváltó kimagasló paraméterekkel rendelkezik: kimeneti frekvenciatartománya 0,1-599 Hz, 380-415 V közötti háromfázisú tápfeszültséggel működik. Normál terhelés (ND) esetén 830 A, nagy terhelés (HD) esetén 660 A folyamatos kimeneti áramot biztosít 2,5 kHz kapcsolási frekvenciánál. A készülék átmeneti túlterhelhetősége normál terhelés esetén 60 másodpercig az In 1,2-szerese, nagy terhelés esetén 60 másodpercig az In 1,5-szerese. Ez a teljesítmény lehetővé teszi a rendszer alkalmazását olyan helyeken is, ahol gyakori indítási nyomatékra vagy rövid idejű túlterhelésre van szükség.
A szekrényes kialakítás magassága 2150 mm, szélessége 800 mm, mélysége 664 mm, súlya pedig 650 kg. A készülék hűtéséről kényszerkonvekció gondoskodik, a vezérlőrész 280 m³/h, a teljesítményrész pedig 1740 m³/h légáramot igényel. A zajszint 71 dB, ami megfelel a 86/188/EEC fizikai tényezők (zaj) irányelvnek.
Az ATV960C45Q4X1 frekvenciaváltó széleskörű védelmi funkciókkal rendelkezik mind a motor, mind a hajtás védelmére. Ezek között szerepel a motor termikus védelme, a biztonságos nyomatékmentes állapot (STO, SIL3 biztonsági szint), motor fázisszakadás elleni védelem, túlmelegedés elleni védelem, túláram védelem, túlterhelés védelem, rövidzár védelem, DC busz túlfeszültség elleni védelem, hálózati túl- és alulfeszültség védelem, valamint hálózati fáziskimaradás elleni védelem. A rendszer prospektív vonali zárlati árama 50 kA 100 ms-ig.
Schneider Electric Altivar Process ATV960 - ATV960C45Q4X1 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: Változtatható sebességű hajtás
Rövidített terméknév: ATV960
Felhasználási terület: Szinkron motorok, Aszinkron motorok
Tartozékok: Spacial SF szekrény, Grafikus kezelőpanel az ajtóban, Frekvenciaváltó, Főkapcsoló, Vonali fojtó, Hálózati csatlakozókapcsok, Motor csatlakozókapcsok
Szekrény színe: Világosszürke (RAL 7035)
IP védettség: IP23 az IEC 61800-5-1 szerint
Kommunikációs jellemzők
Kommunikációs protokollok: EtherNet/IP, Modbus soros, Modbus TCP
Elektromos jellemzők
Hűtés típusa: Kényszerkonvekció
Tápfrekvencia: 50/60 Hz +/- 5 %
Névleges tápfeszültség: 380...415 V - 10...6 %
Hálózati fázisok száma: 3 fázis
Kimeneti feszültség: <= tápfeszültség
Megengedett átmeneti túláram: 1,2 x In 60 másodpercig (normál terhelés), 1,5 x In 60 másodpercig (nagy terhelés)
Frekvenciaváltó kimeneti frekvencia: 0,1...599 Hz
Folyamatos kimeneti áram: 830 A 2,5 kHz-en normál terhelésnél, 660 A 2,5 kHz-en nagy terhelésnél
Teljesítményveszteség: 11520 W teljes (normál terhelés), 8460 W teljes (nagy terhelés), 1270 W vezérlőrész (normál terhelés), 860 W vezérlőrész (nagy terhelés)
Hűtőlevegő térfogata: 280 m³/h a vezérléshez, 1740 m³/h a teljesítményrészhez
Zajszint: 71 dB a 86/188/EEC - fizikai tényezők (zaj) irányelv szerint
Motor teljesítmény: 450 kW normál terhelés esetén, 355 kW nagy terhelés esetén
Várható hálózati zárlati áram: 50 kA 100 ms-ig
Ajánlott motorkábel keresztmetszet: 4 x (3 x 95 mm²) (nagy terhelés), 4 x (3 x 150 mm²) (normál terhelés), 5 x (3 x 120 mm²) (normál terhelés), 3 x (3 x 150 mm²) (nagy terhelés)
Fizikai jellemzők
Magasság: 2150 mm
Mélység: 664 mm
Szélesség: 800 mm
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), SIL 3 szint <= 100 ms-ig
EMC és környezeti paraméterek
EMC szűrő: Integrált az IEC 61800-3 szerint, C3 kategória, árnyékolt kábel 50 m-ig, Integrált az IEC 61800-3 szerint, C4 kategória, árnyékolatlan kábel 80 m-ig
Alkalmazási terület: Ipari alkalmazás
Üzemi hőmérséklet: -10...0 °C derating nélkül (opcionális szekrényfűtéssel), 0...40 °C derating nélkül, 40...50 °C derating faktorral
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi magasság: < 1000 m derating nélkül, 1000...4800 m magasságig áramcsökkentéssel
