Az Altivar Process ATV900 sorozat ATV960C25Q4X1 típusú nagy teljesítményű frekvenciaváltója egy komplett, szekrénybe épített megoldást kínál a 250 kW-os (normál üzem) vagy 200 kW-os (nagy terhelésű üzem) ipari motorok vezérlésére. A Schneider Electric által gyártott készülék kifejezetten az aszinkron és szinkronmotorok precíz szabályozására lett kifejlesztve, IP23 védettséggel rendelkezik, így megbízható működést biztosít ipari környezetben is.

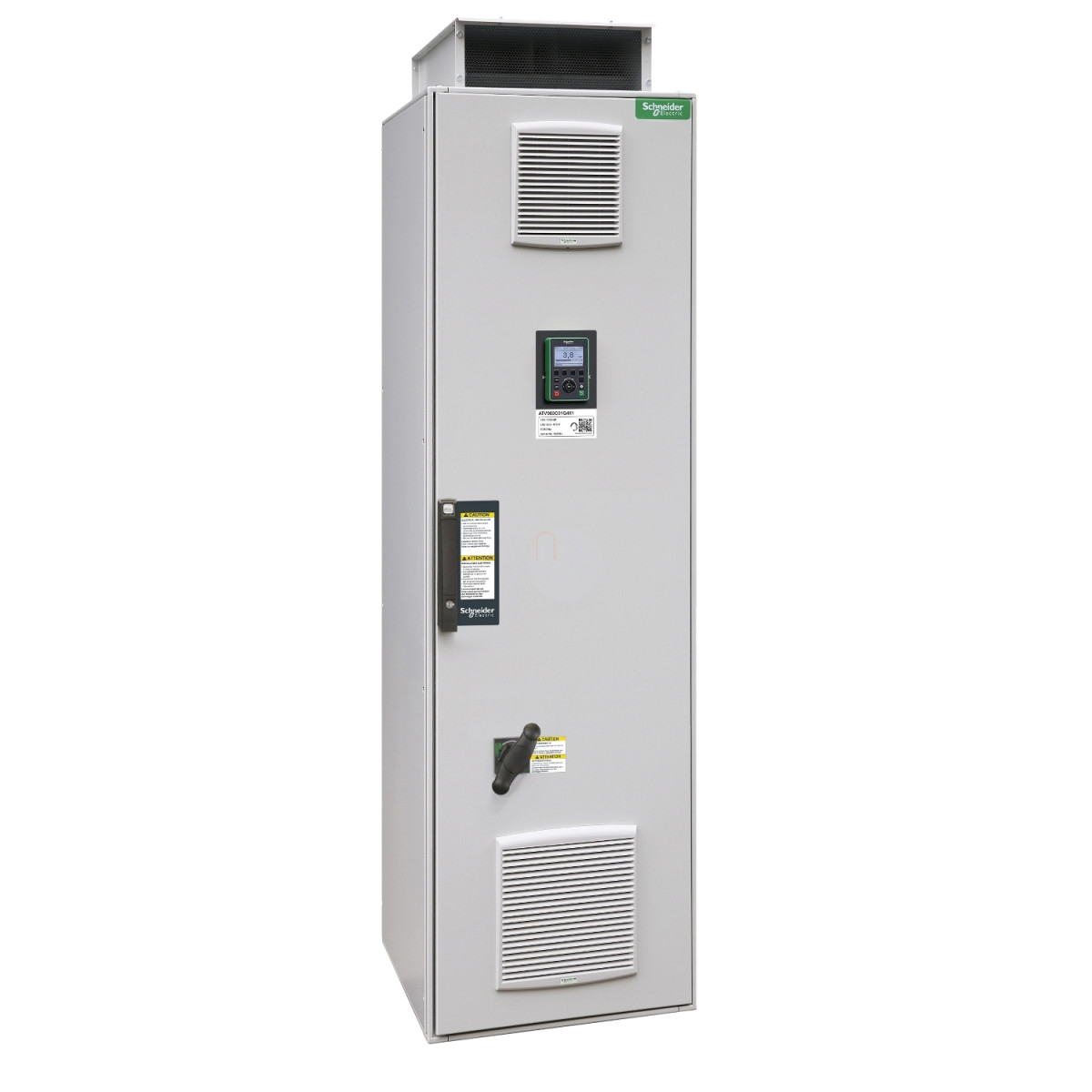

A frekvenciaváltó egy Spacial SF típusú, világosszürke (RAL 7035) szekrényben helyezkedik el, amelynek ajtajában grafikus kezelőpanel található a könnyű és áttekinthető kezelés érdekében. A rendszer teljes megoldást nyújt, hiszen tartalmazza a frekvenciaváltót, a főkapcsolót, a vonali fojtót, valamint a betáp és motor csatlakozó sorkapcsokat. A készülék hálózati tápfeszültsége 380-415V, 3 fázisú, 50/60 Hz frekvenciájú. Kimeneti árama normál üzemben 477A, nagy terhelésű üzemben pedig 370A, 2,5 kHz kapcsolási frekvencia mellett. A frekvenciaváltó széles, 0,1-599 Hz közötti kimeneti frekvenciatartománnyal rendelkezik, ami rendkívül sokoldalú felhasználást tesz lehetővé.
Kommunikációs képességei kiemelkedőek: Modbus TCP, Modbus soros és EtherNet/IP protokollokat támogat. A készülék opcionálisan bővíthető különféle kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT vagy CANopen. Emellett digitális és analóg I/O bővítő modulok, kimeneti relé bővítő modulok, valamint különféle enkóder interfész modulok is csatlakoztathatók. A készülék alapkiépítésben 10 diszkrét bemenettel, 2 diszkrét kimenettel, 3 analóg bemenettel és 2 analóg kimenettel rendelkezik.
Az ATV960C25Q4X1 jelentős biztonsági funkciókat is tartalmaz, többek között a SIL3 szintű STO (Safe Torque Off) funkciót, amely 100 ms-on belül leállítja a nyomatékot. A frekvenciaváltó védelmi rendszere rendkívül kiterjedt, védelmet nyújt túlmelegedés, túláram, túlterhelés, rövidzár, fáziskiesés, túl- és alulfeszültség, túlpörgés ellen, valamint számos motor védelmi funkcióval is rendelkezik. A beépített EMC szűrő megfelel az IEC 61800-3 szabvány C3 kategóriájának 50 méteres árnyékolt, illetve C4 kategóriájának 80 méteres árnyékolatlan kábel esetén.
A készülék méretei 2150 mm magasság, 600 mm szélesség és 664 mm mélység, tömege 400 kg. A szekrényes kialakítás alsó kábelbevezetést tesz lehetővé. A frekvenciaváltó kényszerített légáramú hűtéssel rendelkezik, hűtőlevegő igénye a vezérlő részhez 140 m³/h, a teljesítményrészhez pedig 1160 m³/h. Üzemi hőmérséklet tartománya 0-40°C között van derating nélkül, -10-0°C között szekrényfűtés opcióval, 40-50°C között pedig teljesítménycsökkentéssel üzemeltethető. A készülék 70 dB zajszinttel üzemel.
Schneider Electric Altivar Process ATV960 - ATV960C25Q4X1 műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV900
Terméktípus: Frekvenciaváltó
Rövidített terméknév: ATV960
Felhasználás: Szinkronmotorok, aszinkronmotorok
Szállítási terjedelem: Spacial SF szekrény, grafikus kezelőpanel az ajtóban, frekvenciaváltó, főkapcsoló, vonali fojtó, sorkapocs a hálózati és motor csatlakozáshoz
Szekrény színe: Világosszürke (RAL 7035)
Védettségi fokozat: IP23 az IEC 61800-5-1 szerint
Villamos jellemzők
Tápfeszültség: 380...415 V -10...6%
Hálózati fázisszám: 3 fázis
Tápfrekvencia: 50/60 Hz +/- 5%
Kimeneti feszültség: <= tápfeszültség
Kimeneti frekvenciatartomány: 0,1...599 Hz
Folyamatos kimeneti áram: 477 A 2,5 kHz-en normál üzemben, 370 A 2,5 kHz-en nagy terhelésű üzemben
Átmeneti túláram: 1,2 x In 60 s-ig normál üzemben, 1,5 x In 60 s-ig nagy terhelésű üzemben
Teljesítményfelvétel: 5750 W teljes (normál üzem), 4340 W teljes (nagy terhelésű üzem), 730 W vezérlőrész (normál üzem), 520 W vezérlőrész (nagy terhelésű üzem)
Motor teljesítmény: 250 kW normál üzemben, 200 kW nagy terhelésű üzemben
Hálózati áram: 432 A 400 V-on (normál üzem), 353 A 400 V-on (nagy terhelésű üzem)
Látszólagos teljesítmény: 299 kVA 400 V-on (normál üzem), 244 kVA 400 V-on (nagy terhelésű üzem)
Maximális tranziens áram: 572 A 60 s-ig 10 percenként (normál üzem), 555 A 60 s-ig 10 percenként (nagy terhelésű üzem)
Vezérlési jellemzők
Kommunikációs protokollok: Modbus TCP, Modbus soros, EtherNet/IP
Diszkrét bemenetek száma: 10
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Biztonsági funkció: STO (Safe Torque Off), SIL3 szintű <= 100 ms
Kapcsolási frekvencia: 2...8 kHz állítható, névleges 2,5 kHz
Mechanikai jellemzők
Hűtés módja: Kényszerített légáramú
Hűtőlevegő mennyisége: 140 m³/h a vezérlőrészhez, 1160 m³/h a teljesítményrészhez
Zajszint: 70 dB a 86/188/EEC irányelv szerint
Magasság: 2150 mm
Szélesség: 600 mm
Mélység: 664 mm
Kábelbevezetés: Alul
Környezeti jellemzők
Üzemi hőmérséklet tartomány: -10...0 °C derating nélkül (szekrényfűtés opcióval), 0...40 °C derating nélkül, 40...50 °C derating faktorral
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi magasság: < 1000 m derating nélkül, 1000...4800 m magasságig áramerősség csökkentésével 100 méterenként 1%-kal
Környezeti ellenállás: 3C3 osztály vegyszerekkel szemben, 3S3 osztály porral szemben, 3K3 osztály nedvességgel szemben az IEC 60721-3-3 szerint
Tanúsítványok és megfelelőségek
Megfelelőség: CE
Szabványok: IEC 61800-3, IEC 61800-5-1, IEC 61800-2, IEC 60204-1
