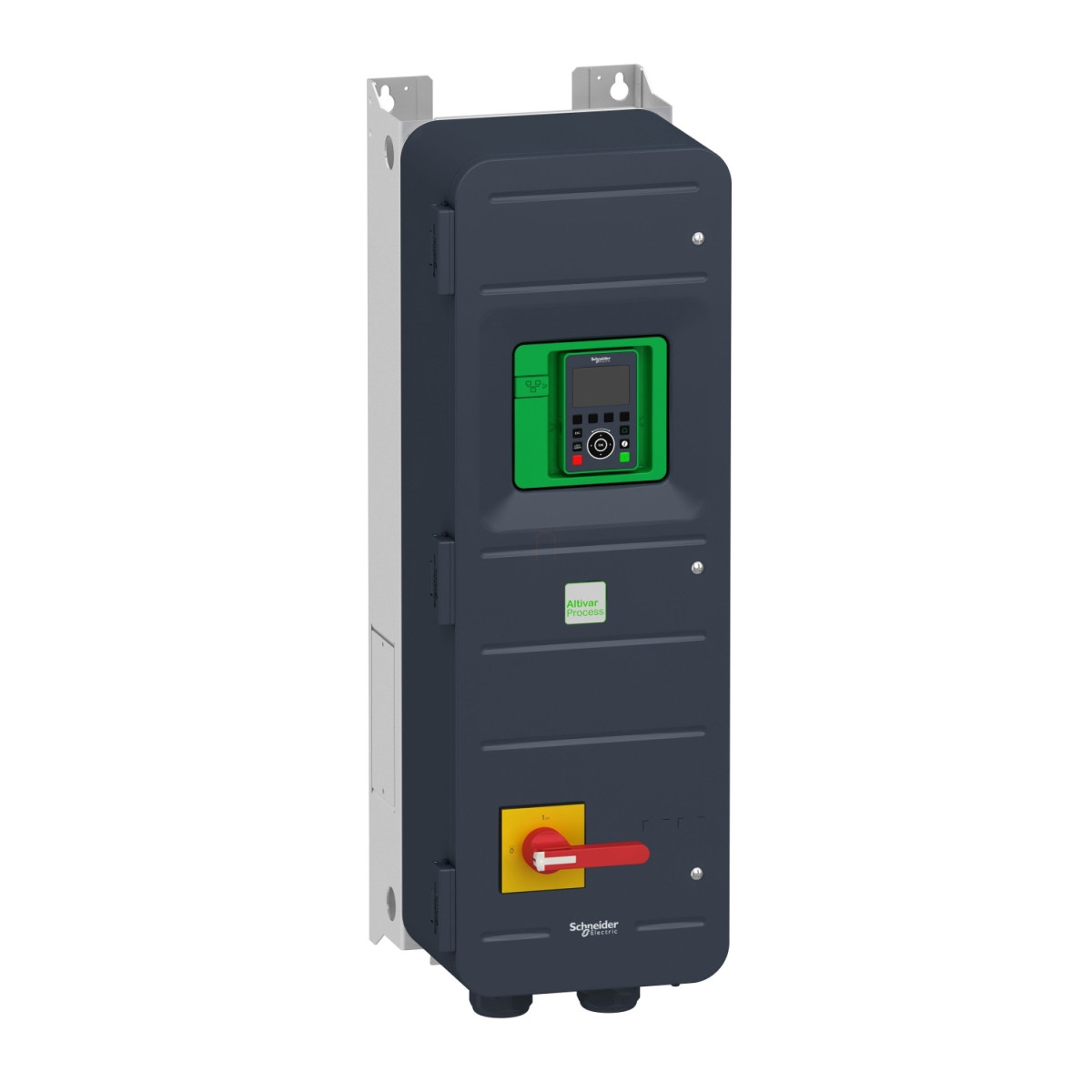

Schneider Electric Altivar Process ATV950 - ATV950D30N4E - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Specifikus alkalmazás: Ipari folyamatirányítás
Termék típusa: Frekvenciaváltó
Kivitel: Terhelés-leválasztó kapcsolóval, fékező egységgel
Alkalmazási terület: Ipari alkalmazások
Kompatibilitás: Aszinkron motorok, szinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V
Hálózati feszültség tűrés: 10%
Hálózati frekvencia tűrés: 5%
Folyamatos kimeneti áram: 61,5 A 4 kHz-en normál terhelésnél, 46,3 A 4 kHz-en nagy terhelésnél
Névleges kimeneti áram: 61,5 A
Motorteljesítmény: 30,0 kW normál terhelésnél, 22,0 kW nagy terhelésnél
Vonali áram: 53,3 A 380 V-nál (normál terhelés), 40,5 A 380 V-nál (nagy terhelés), 45,9 A 480 V-nál (normál terhelés), 35,8 A 480 V-nál (nagy terhelés)
Maximális bemeneti áram: 53,3 A
Maximális kimeneti feszültség: 480,0 V
Látszólagos teljesítmény: 29,8 kVA 480 V-nál (nagy terhelés), 38,2 kVA 480 V-nál (normál terhelés)
Maximális átmeneti áram: 73,8 A 60 s-ig (normál terhelés), 69,5 A 60 s-ig (nagy terhelés)
Hálózati frekvencia: 50...60 Hz
Alapterhelési áram nagy túlterhelésnél: 46,3 A
Alapterhelési áram alacsony túlterhelésnél: 61,5 A
Kommunikációs jellemzők
Kommunikációs port protokollok: Modbus TCP, EtherNet/IP, Modbus soros
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (daisy chain RJ45, SUB-D 9, csavaros sorkapocs), digitális és analóg I/O bővítő modul, relé bővítő modul, 5/12V digitális enkóder interfész, analóg enkóder interfész, resolver enkóder interfész, Ethernet Powerlink kommunikációs modul
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros
Be- és kimeneti jellemzők
Digitális bemenetek száma: 10
Digitális bemenet típusa: DI1...DI8 programozható, 24V DC (≤30V), impedancia: 3,5 kOhm; DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24V DC (≤30V); STOA, STOB biztonságos nyomaték-lekapcsolás, 24V DC (≤30V), impedancia: >2,2 kOhm
Digitális kimenetek száma: 2
Digitális kimenet típusa: Logikai kimenet DQ+ 0...1 kHz ≤30V DC 100 mA, programozható impulzus kimenetként DQ+ 0...30 kHz ≤30V DC 20 mA, logikai kimenet DQ- 0...1 kHz ≤30V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA/4...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Analóg kimenet típusa: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10V DC impedancia 470 Ohm, felbontás 10 bit; szoftveresen konfigurálható áram AQ1, AQ2: 0...20 mA impedancia 500 Ohm, felbontás 10 bit
Relékimenetek száma: 3
Relékimenet típusa: Konfigurálható relé logika R1: hibarelé NO/NC elektromos élettartam 100000 ciklus; konfigurálható relé logika R2: szekvencia relé NO elektromos élettartam 1000000 ciklus; konfigurálható relé logika R3: szekvencia relé NO elektromos élettartam 1000000 ciklus
Motorvezérlési jellemzők
Aszinkron motor vezérlési profil: Változó nyomaték standard, optimalizált nyomaték mód, állandó nyomaték standard
Szinkron motor vezérlési profil: Permanens mágneses motor, szinkron reluktancia motor
Maximális kimeneti frekvencia: 599 Hz
Gyorsítási és lassítási rámpák: Lineárisan állítható külön-külön 0,01...9999 s
Motor csúszáskompenzáció: Nem érhető el permanens mágneses motor törvénynél, állítható, elnyomható, automatikus terhelésfüggetlen
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezés megállásig: DC injektálással
Beépített fékezőegység: Igen
Fizikai jellemzők
Szerelési mód: Falra szerelhető
IP védettségi fokozat: IP55
Védettségi fokozat: UL type 1
Szélesség: 290 mm
Magasság: 910 mm
Mélység: 401 mm
Nettó tömeg: 52 kg
Környezeti jellemzők
Relatív páratartalom: 5...95% kondenzáció nélkül, IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -15...40°C (leértékelés nélkül), 40...50°C (leértékelési tényezővel)
Üzemi tengerszint feletti magasság: ≤1000 m leértékelés nélkül, 1000...4800 m áramleértékeléssel 1% per 100 m
Üzemi pozíció: Függőleges ±10°
Biztonsági funkciók
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT)
Tanúsítványok
Terméktanúsítványok: TÜV
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
