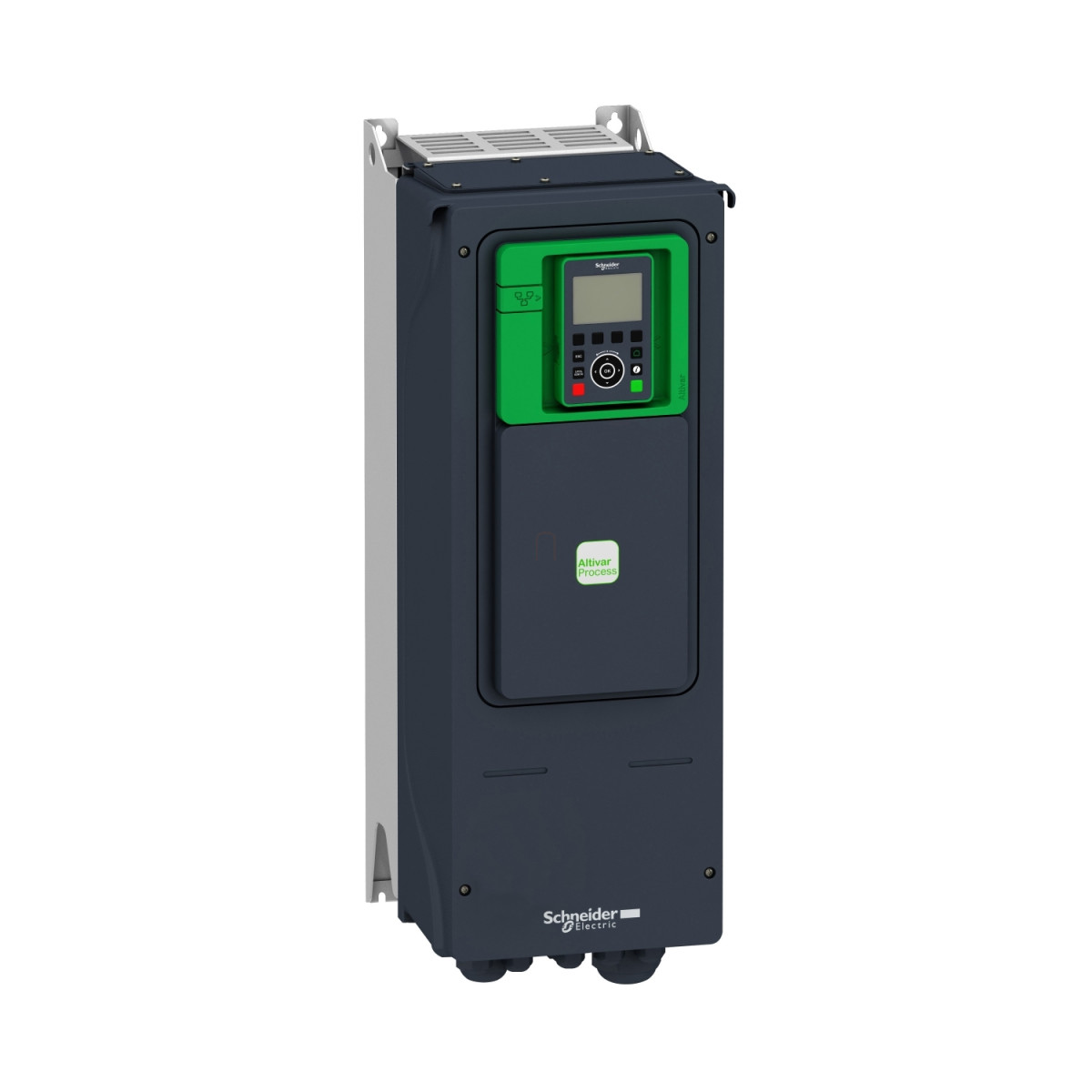

A Schneider Electric Altivar Process ATV950D15N4 frekvenciaváltó egy professzionális ipari változtatható sebességű hajtás, amely kifejezetten a komplex ipari folyamatirányítási alkalmazásokra lett tervezve. Ez a sokoldalú eszköz 15 kW teljesítményt biztosít normál üzemben (11 kW nagy terhelésű üzemben), és 400-480V háromfázisú tápfeszültséggel működik. Az IP55-ös védettségi szinttel rendelkező, falra szerelhető kivitel kiváló védelmet nyújt por és nedvesség ellen, így ideális választás ipari környezetben történő telepítéshez.
Az ATV950D15N4 modell beépített fékezőegységgel rendelkezik, amely lehetővé teszi a hatékony fékezést és a pontos sebességszabályozást. A készülék képes aszinkron és szinkron motorok vezérlésére egyaránt, így rendkívül széles alkalmazási területet fed le. A normál üzemben 31,7A, nehéz üzemben pedig 23,5A folyamatos kimeneti áramot biztosít 4 kHz-es kapcsolási frekvencián. A maximális kimeneti frekvencia 599 Hz, ami kiemelkedően magas értéknek számít a kategóriájában, és lehetővé teszi a nagyon finom sebességszabályozást.
Az ATV950D15N4 kommunikációs lehetőségei is kiemelkedőek: alapkiépítésben támogatja az EtherNet/IP, Modbus soros és Modbus TCP protokollokat. Opcionális modulokkal tovább bővíthető a kommunikációs képesség: Profibus DP V1, PROFINET, DeviceNet, EtherCAT és CANopen modulok is használhatók. Az eszköz 10/100 Mbit/s Ethernet kapcsolatot kínál, valamint többféle buszrendszerbe integrálható. A készülék 10 digitális bemenettel rendelkezik, amelyek közül kettő (DI7, DI8) impulzus bemenetként is konfigurálható 0-30 kHz tartományban. Emellett 3 analóg bemenet (AI1, AI2, AI3), 2 analóg kimenet (AQ1, AQ2), 2 digitális kimenet (DQ+, DQ-) és 3 relé kimenet (R1, R2, R3) áll rendelkezésre a rugalmas vezérléshez. A különösen sokoldalú I/O képességeknek köszönhetően az ATV950D15N4 komplex automatizálási feladatokra is alkalmas, akár külső PLC használata nélkül is.
A biztonság kiemelt szerepet kap az ATV950D15N4 esetében, amely beépített biztonsági funkciókkal rendelkezik: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS) és Safe Brake Management (SBC/SBT). Ezek a funkciók megfelelnek a magas biztonsági követelményeknek és segítenek a gépek biztonságos üzemeltetésében. A készülék számos védelmi funkcióval is rendelkezik, mint például túlfeszültség, alulfeszültség, túláram, túlmelegedés, motor fázisvesztés, rövidzárlat és földzárlat elleni védelem. Az integrált EMC szűrő biztosítja a zavartalan működést és az elektromágneses kompatibilitást. A készülék -15°C és 40°C közötti környezeti hőmérsékleten működtethető derating nélkül, és 40-50°C között teljesítménycsökkentéssel. A maximális működési magasság 1000 méter, de megfelelő teljesítménycsökkentéssel akár 4800 méterig is használható.
Schneider Electric Altivar Process ATV950 - ATV950D15N4 műszaki adatok
Általános információk
Termékcsalád: Altivar Process ATV900
Termékspecifikus alkalmazás: Ipari folyamatirányítás
Termék típusa: Változtatható sebességű hajtás
Változat: Fékezőegységgel, standard verzió
Alkalmazási terület: Ipari alkalmazás
Felhasználási terület: Aszinkron motorok, szinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V (-15...+10%)
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 31,7 A
Folyamatos kimeneti áram: 31,7 A 4 kHz-en normál terhelésnél, 23,5 A 4 kHz-en nagy terhelésnél
Motorteljesítmény: 15,0 kW normál terhelésnél, 11,0 kW nagy terhelésnél
Maximális kimeneti feszültség: 480,0 V
Maximális kimeneti frekvencia: 599 Hz
Látszólagos teljesítmény: 19,4 kVA 480 V-nál (normál terhelés), 15 kVA 480 V-nál (nagy terhelés)
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Kommunikáció
Kommunikációs port protokoll: EtherNet/IP, Modbus soros, Modbus TCP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros
Adatátviteli mód: Half duplex, full duplex, autonegotiation Ethernet IP/Modbus TCP
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélkül (Modbus soros)
Bemenetek és kimenetek
Digitális bemenetek száma: 10
Digitális bemenetek típusa: DI1...DI8 programozható, 24 V DC, DI7, DI8 programozható impulzus bemenetként (0...30 kHz), STOA, STOB biztonsági nyomatéklekapcsolás
Digitális kimenetek száma: 2
Digitális kimenetek típusa: DQ+ logikai kimenet (0...1 kHz), DQ+ programozható impulzus kimenet (0...30 kHz), DQ- logikai kimenet (0...1 kHz)
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA/4...20 mA)
Analóg kimenetek száma: 2
Analóg kimenetek típusa: AQ1, AQ2 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA)
Relé kimenetek száma: 3
Relé kimenetek típusa: R1 konfigurálható hibarelé (NO/NC), R2 és R3 konfigurálható szekvenciarelé (NO)
Védelmi funkciók
Védettségi szint: IP55
EMC szűrő: Integrált, EMC lemez opcióval
Védelem típusa: UL 1-es típus
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT)
Védelmi funkciók: Motor termikus védelem, motor fázisvesztés, hajtás termikus védelem, túláramvédelem, kimeneti túlfeszültség, rövidzárlat elleni védelem, DC busz túlfeszültség, hálózati túlfeszültség, hálózati alulfeszültség, hálózati fázisvesztés
Fizikai tulajdonságok
Szerelési mód: Falra szerelhető
Üzemi pozíció: Függőleges ±10°
Szélesség: 264 mm
Magasság: 678 mm
Mélység: 299 mm
Nettó tömeg: 19,6 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating faktorral)
Üzemi magasság: <= 1000 m derating nélkül, 1000...4800 m 1% áramcsökkentéssel 100 m-enként
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 53,7 dB
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
