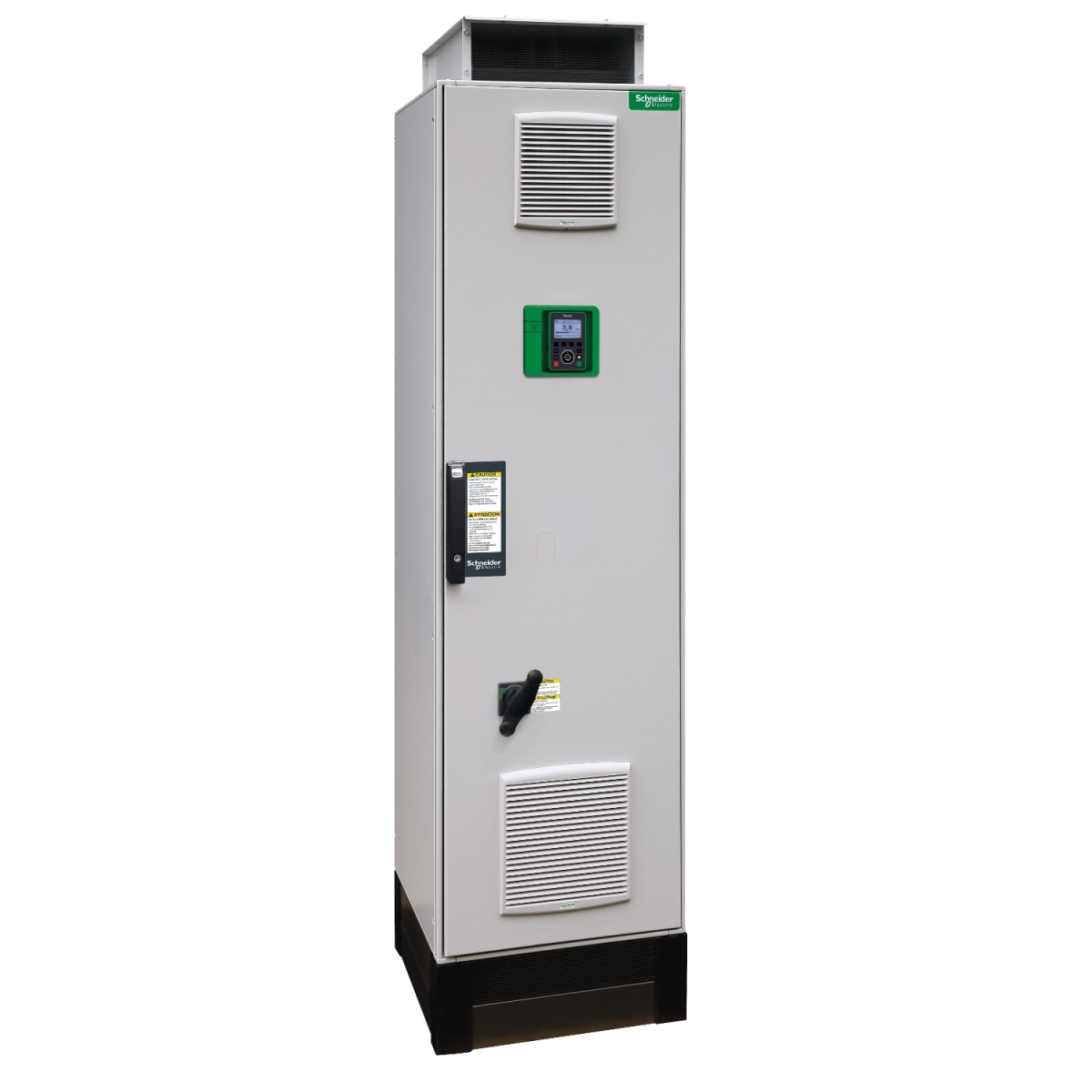

Az Altivar Process ATV900 sorozatú ATV950C31N4F típusú frekvenciaváltó a Schneider Electric ipari alkalmazásokra szánt változtatható fordulatszámú hajtása. Ez a szekrénybe szerelt kivitel kifejezetten nagy teljesítményű motorokhoz lett kifejlesztve, 315 kW normál terhelésű és 250 kW nagy terhelésű alkalmazásokhoz, 400-440 V-os tápfeszültséggel.
A termék kiváló minőségű, magas fokú védelmet nyújtó IP54 kivitelben készült, amely megbízhatóan védi a belső alkatrészeket a por és nedvesség ellen, így biztosítva a hosszú élettartamot még kihívást jelentő ipari környezetben is. Az eszköz egyaránt alkalmas aszinkron és szinkron motorok működtetésére, sokoldalú felhasználhatóságot biztosítva különböző alkalmazásokban. Az ATV950C31N4F terhelésszakaszolóval van ellátva, azonban fékezőegység nincs beépítve, így ahol regeneratív fékezésre van szükség, ott ezt külön kell megoldani.
A kommunikációs lehetőségek terén rendkívül rugalmas, alapkiépítésben Modbus TCP, EtherNet/IP és Modbus soros protokollokat támogat, amely kiegészíthető számos további kommunikációs modullal, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink. A frekvenciaváltó 590 A névleges kimeneti áramot biztosít 2,5 kHz kapcsolási frekvencián normál terhelés esetén, míg nagy terhelés mellett 477 A-t. A tápfeszültség 380-440 V közötti tartományban mozoghat, 10% megengedett szimmetrikus eltéréssel. A maximális kimenő feszültség 440 V, míg a frekvencia akár 599 Hz-ig növelhető, ami kivételes rugalmasságot biztosít különböző alkalmazásokhoz.
A készülék számos biztonsági funkcióval rendelkezik, beleértve a Safely Limited Speed (SLS), Safe brake management (SBC/SBT) és Safe torque off (STO) funkciókat, amelyek a modern biztonsági követelményeknek való megfelelést garantálják. Az átfogó védelmi funkciók között megtalálható a motor hővédelme, fáziskimaradás elleni védelem, rövidzárlat elleni védelem, túláram és túlfeszültség elleni védelem, valamint számos egyéb biztonsági megoldás, amelyek megakadályozzák a készülék vagy a motor sérülését rendellenes működési körülmények között. A készülék méretei: 600 mm széles, 2350 mm magas és 669 mm mély, nettó tömege 500 kg. A működési hőmérsékleti tartomány -15°C és 40°C között van terheléscsökkentés nélkül, míg 40°C és 50°C között terheléscsökkentés szükséges. Az eszköz 1000 méter tengerszint feletti magasságig használható teljesítménycsökkentés nélkül, 1000-4800 méter között pedig 100 méterenként 1% áramcsökkentésre van szükség.
Schneider Electric Altivar Process ATV950 - ATV950C31N4F műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Alkalmazás: Ipari folyamatok
Terméktípus: Változtatható fordulatszámú hajtás
Változat: Terhelésszakaszolóval, fékezőegység nélkül
Felszerelési mód: Álló szekrényes
Alkalmazás: Aszinkron motorok, szinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...440 V (-15%...+10%)
Folyamatos kimeneti áram: 590 A 2,5 kHz-en normál terhelés esetén, 477 A 2,5 kHz-en nagy terhelés esetén
Névleges kimeneti áram: 590,0 A
Motorteljesítmény: 315,0 kW normál terheléshez, 250,0 kW nagy terheléshez
Hálózati frekvencia: 50...60 Hz
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2,5...8 kHz terheléscsökkentéssel, 2...8 kHz állítható
Névleges kapcsolási frekvencia: 2,5 kHz
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus TCP, EtherNet/IP, Modbus soros
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8/9,6/19,2/38,4 kbit/s Modbus soros esetén
Be- és kimenetek
Digitális bemenetek száma: 10
Digitális kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Védelmi funkciók
IP védettségi fokozat: IP54
Motorvédelmi funkciók: Hővédelem, fázisszakadás, túláram, túlfeszültség
Biztonsági funkciók: Safe torque off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe brake management (SBC/SBT)
Fizikai jellemzők
Szélesség: 600 mm
Magasság: 2350 mm
Mélység: 669 mm
Nettó tömeg: 500 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentéssel)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Üzemeltetési tengerszint feletti magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Üzemeltetési pozíció: Függőleges +/- 10 fok
Zajszint: 70 dB
Hűtőlevegő mennyisége: 1300 m³/h
