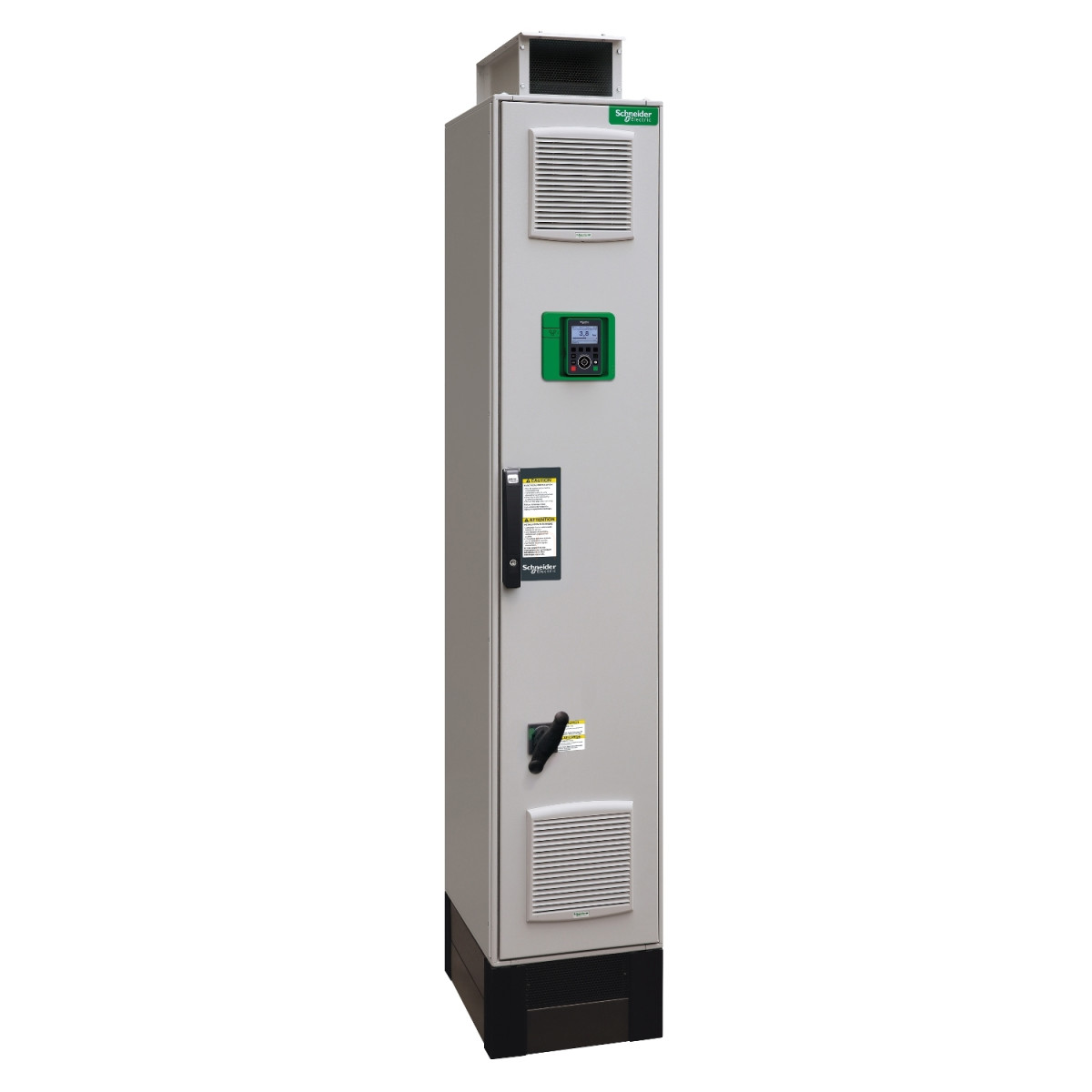

Az Altivar Process ATV900 sorozat ATV950C16N4F típusú frekvenciaváltó a Schneider Electric professzionális megoldása az ipari folyamatirányítás területén. Ez a padlóra telepíthető, álló szekrényes kivitelű frekvenciaváltó kifejezetten ipari alkalmazásokhoz készült, és tökéletesen illeszkedik mind az aszinkron, mind a szinkronmotoros rendszerekhez.
A készülék 160 kW teljesítményt biztosít normál üzemmódban és 132 kW-ot nagy terhelésű üzemmódban, amely ideális választássá teszi nagyobb ipari berendezések, gyártósorok, szivattyúrendszerek és egyéb nagy teljesítményigényű alkalmazások számára. Az ATV950C16N4F háromfázisú, 380-440V tápfeszültséggel működik, és IP54 védettségi fokozattal rendelkezik, ami megbízható védelmet nyújt por és fröccsenő víz ellen. A frekvenciaváltó terhelés-megszakítóval van ellátva, azonban nem tartalmaz fékezőegységet.
A kommunikációs lehetőségek terén rendkívül rugalmas: alapkiépítésben támogatja a Modbus soros, Modbus TCP és EtherNet/IP protokollokat, továbbá opcionális modullal bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink támogatással. Ez a sokoldalú kommunikációs képesség lehetővé teszi a frekvenciaváltó zökkenőmentes integrációját különböző gyártók vezérlőrendszereibe és ipari hálózatokba.
Az ATV950C16N4F kiemelkedő biztonsági funkciókkal is rendelkezik, beleértve a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) és Safe Brake Management (SBC/SBT) funkciókat. Ezek a biztonsági megoldások megfelelnek a vonatkozó ipari szabványoknak, és hatékony védelmet nyújtanak mind a gépkezelők, mind a berendezések számára. A frekvenciaváltó átfogó védelmi rendszere kiterjed a motor és a hajtás termikus védelmére, túlfeszültség, túláram és rövidzárlat elleni védelemre, valamint számos egyéb kritikus paraméter figyelésére és szabályozására. A nominális kapcsolási frekvencia 2,5 kHz, amely 2-8 kHz között állítható az optimális működés érdekében, az alkalmazás igényeitől függően.
Schneider Electric Altivar Process ATV950 - ATV950C16N4F műszaki adatok
Termék főbb jellemzői
Termékcsalád: Altivar Process ATV900
Alkalmazási terület: Ipari folyamatirányítás
Terméktípus: Frekvenciaváltó
Kivitel: Terhelés-megszakítóval, fékezőegység nélkül
Alkalmazás: Ipari felhasználás
Felhasználási cél: Aszinkron motorok, szinkron motorok
Hálózat fázisszáma: 3 fázis
Szerelési mód: Padlóra állítható
Teljesítmény és villamos adatok
Folyamatos kimeneti áram: 302 A 2,5 kHz-en normál üzemben, 250 A 2,5 kHz-en nagy terhelésnél
Névleges tápfeszültség: 380-440 V (-15%/+10%)
Hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 302 A
Motor teljesítmény: 160 kW normál üzemben, 132 kW nagy terhelésnél
EMC szűrő: Beépített, EMC lemez opcióval
IP védettség: IP54
Kommunikációs jellemzők
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8/9,6/19,2/38,4 kbit/s Modbus soros esetén
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
I/O jellemzők
Diszkrét bemenetek száma: 10
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Vezérlési jellemzők
Maximális kimeneti frekvencia: 599 Hz
Gyorsítási és lassítási rámpák: Lineáris, külön beállítható 0,01-9999 s között
Kapcsolási frekvencia: 2,5-8 kHz terheléscsökkentéssel, 2-8 kHz állítható
Névleges kapcsolási frekvencia: 2,5 kHz
Fékezés leállásig: DC injektálással
Motorvezérlési funkciók
Aszinkron motor vezérlési profil: Optimalizált nyomaték mód, Változó nyomaték standard, Állandó nyomaték standard
Szinkron motor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Fizikai jellemzők
Szélesség: 400 mm
Magasság: 2350 mm
Mélység: 669 mm
Nettó tömeg: 330 kg
Környezeti paraméterek
Zajszint: 69 dB
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2-13 Hz), 1 gn (f= 13-200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Relatív páratartalom: 5-95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: -15-40°C (terheléscsökkentés nélkül), 40-50°C (terheléscsökkentési tényezővel)
Üzemi magasság: ≤ 1000 m terheléscsökkentés nélkül, 1000-4800 m 1%-os terheléscsökkentéssel 100 méterenként
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Tanúsítványok
Terméktanúsítványok: ATEX, EAC, C-Tick
Jelölés: CE
Szabványok: IEC 60204-1, IEC 61800-2, IEC 61800-3, IEC 61800-5-1
