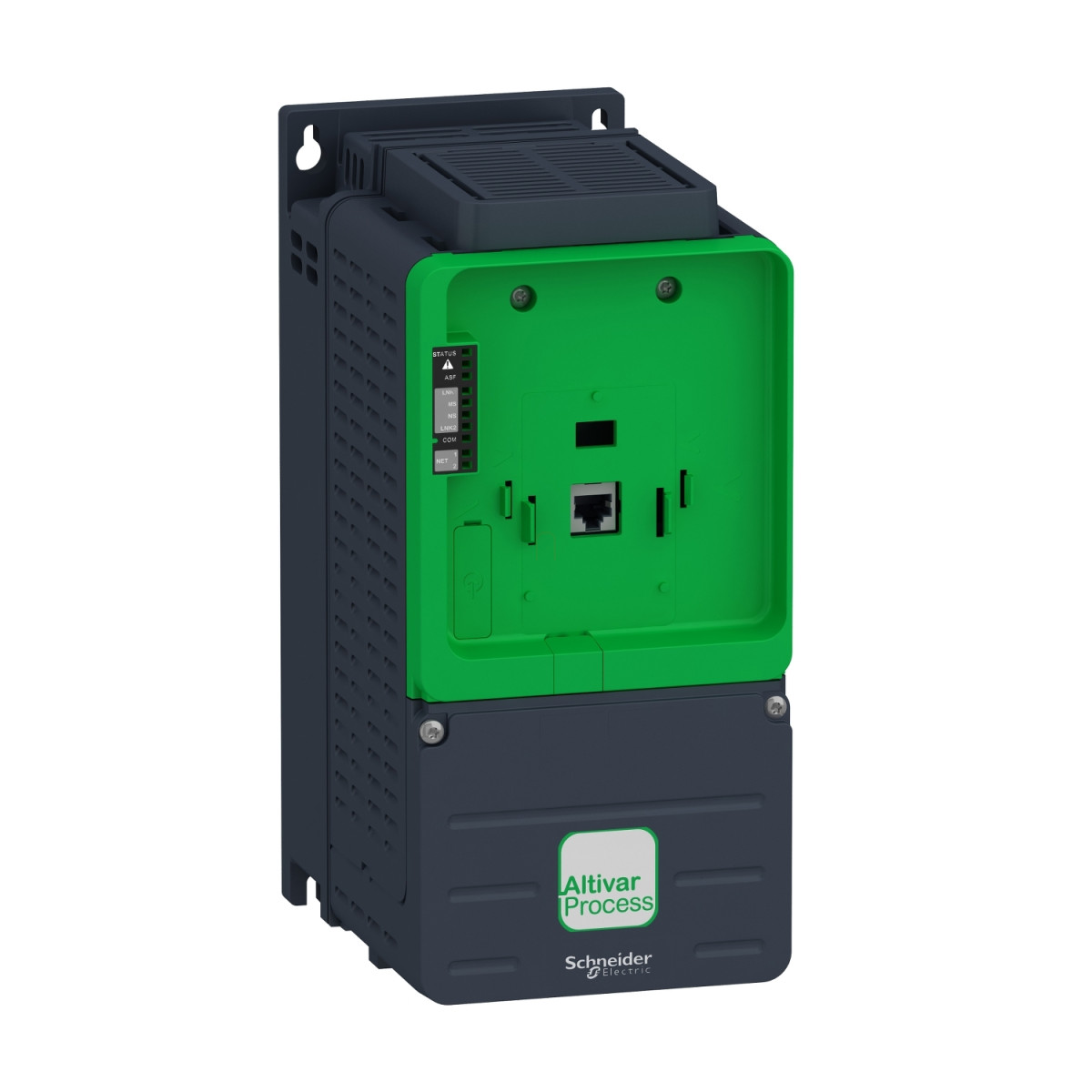

Az Altivar Process ATV900 sorozat ATV930U15N4Z típusú frekvenciaváltója ipari alkalmazásokra tervezett, fejlett motorvezérlő eszköz a Schneider Electric kínálatából. Ez a 1,5 kW teljesítményű frekvenciaváltó a 380-480 V tartományban működő három fázisú hálózatokhoz készült, és mind aszinkron, mind szinkronmotorok irányítására alkalmas. A készülék szekrénybe építhető kivitelben, IP20 védelemmel rendelkezik, valamint beépített fékezőegységet tartalmaz.
A frekvenciaváltó rendkívül sokoldalú kommunikációs lehetőségekkel rendelkezik. Alapfelszereltségként támogatja a Modbus TCP, EtherNet/IP és Modbus soros protokollokat, de opcionális kommunikációs modulokkal bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT vagy különböző CANopen változatok használatához. A berendezés A, B és C bővítőhelyekkel rendelkezik, amelyekbe különböző funkciójú kártyák helyezhetők: digitális és analóg I/O bővítés, relékimeneti bővítés, vagy különféle enkóder interfészek (digitális, analóg vagy resolver). Ezek a rugalmas bővítési lehetőségek rendkívül széles alkalmazási területet biztosítanak a készülék számára.
Az ATV930U15N4Z normál üzemben 4 A folyamatos kimeneti áramot biztosít 4 kHz kapcsolási frekvencián, míg nagy terhelésű üzemmódban 2,2 A-t. Ez normál üzemmódban 1,5 kW, nagy terhelésű üzemmódban 0,75 kW motorteljesítménynek felel meg. A készülék rendelkezik integrált EMC szűrővel, de opcionálisan EMC lappal is bővíthető a még jobb elektromágneses kompatibilitás érdekében. Méretei: 130 mm szélesség, 285 mm magasság és 196 mm mélység, ami kompakt beépíthetőséget biztosít.
A frekvenciaváltó kiemelkedő funkciói között szerepel a biztonságtechnikai képességek széles választéka, beleértve a Safe Torque Off (STO), Safe Stop 1 (SS1), valamint a Safely Limited Speed (SLS) és a Safe brake management (SBC/SBT) funkciókat. Ezek a biztonsági funkciók megfelelnek a vonatkozó szabványoknak, beleértve az IEC 61508 és IEC 13849-1 előírásait is. A készülék kiterjedt védelmi funkciókat kínál mind a motor, mind saját maga védelmére, például hőmegfutás, túláram, túlfeszültség, fáziskiesés és rövidzárlat ellen, ami növeli a rendszer megbízhatóságát és élettartamát.
Az ATV930U15N4Z különböző motorvezérlési profilokat támogat, beleértve az állandó nyomaték, optimalizált nyomaték és változó nyomaték üzemmódokat az aszinkron motorok esetében, valamint a permanens mágneses és a szinkron reluktancia motorok speciális vezérlési módjait. A maximális kimeneti frekvencia 599 Hz, ami rendkívül precíz sebesség-szabályozást tesz lehetővé. A gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-9999 másodperc között, ami rugalmas alkalmazhatóságot biztosít különböző terhelési viszonyok mellett.
Schneider Electric Altivar Process - ATV930U15N4Z - frekvenciaváltó, 1,5kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Típus: ATV930U15N4Z
Termék specifikus alkalmazás: Ipari folyamatirányítás
Termék vagy komponens típus: Frekvenciaváltó
Változat: Standard verzió beépített fékezőegységgel
Eszköz alkalmazása: Ipari alkalmazások
Termék rendeltetése: Aszinkron motorok, Szinkron motorok
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 380...480 V (-15...+10%)
Névleges kimeneti áram: 4,0 A
Folyamatos kimeneti áram: 4 A 4 kHz-en normál üzemben, 2,2 A 4 kHz-en nagy terhelésű üzemben
Motor teljesítmény: 1,5 kW normál üzemben, 0,75 kW nagy terhelésű üzemben
Maximális tranziens áram: 4,8 A 60 másodpercig (normál üzem), 3,3 A 60 másodpercig (nagy terhelésű üzem)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Maximális kimeneti feszültség: 480,0 V
Maximális kimeneti frekvencia: 599 Hz
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus TCP, EtherNet/IP, Modbus soros
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen különböző csatlakozási lehetőségekkel
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén
Bemenetek és kimenetek
Diszkrét bemenetek száma: 10
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Motorvezérlési profilok
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Szinkron motor vezérlési profil: Permanens mágneses motor, Szinkron reluktancia motor
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Mechanikai jellemzők
IP védettségi fokozat: IP21
Felszerelési mód: Szekrénybe szerelhető
Méretek: 130 mm szélesség, 285 mm magasság, 196 mm mélység
Működési pozíció: Függőleges +/- 10 fok
Környezeti jellemzők
Működési hőmérséklet: -15...50 °C (terhelés csökkentése nélkül), 50...60 °C (terhelés csökkentéssel)
Működési magasság: <= 1000 m terhelés csökkentése nélkül, 1000...4800 m 100 méterenként 1%-os áramcsökkentéssel
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3)
