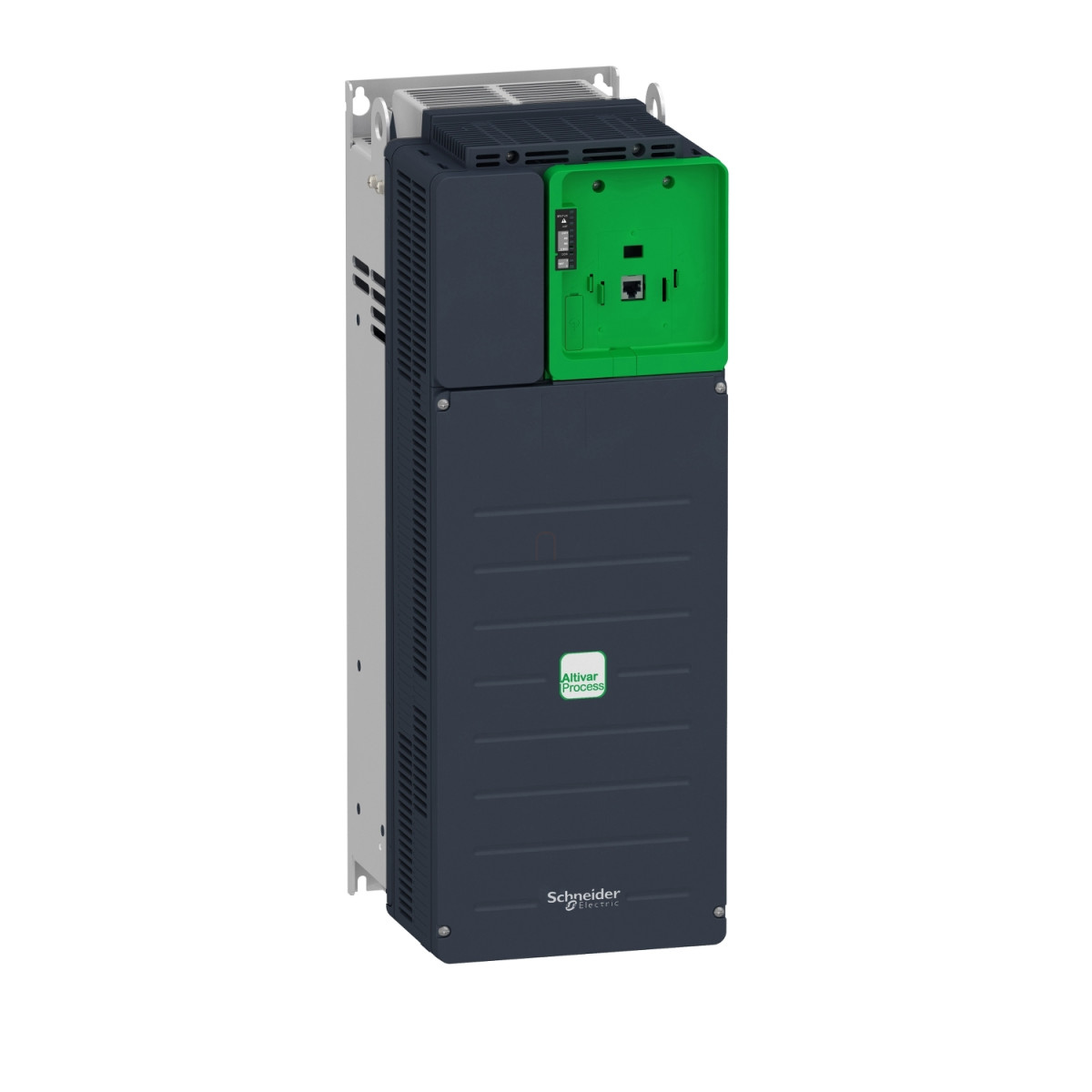

A Schneider Electric Altivar Process ATV930D45N4Z frekvenciaváltó egy csúcstechnológiás, 45kW teljesítményű készülék, amelyet kifejezetten ipari folyamatirányítási alkalmazásokhoz fejlesztettek ki. Ez a variable speed drive (VSD) ideális megoldás a szinkron és aszinkron motorok precíz szabályozására, különösen olyan környezetben, ahol kiemelt fontosságú a pontos sebesség- és nyomatékszabályozás.
Az ATV930D45N4Z a Schneider Electric Altivar Process ATV900 termékcsalád része, amely kiemelkedő teljesítményt nyújt 380-480V háromfázisú hálózaton. A készülék szekrénybe építhető kivitelű (cabinet mount), IP21 védettséggel rendelkezik, így megfelelő védelmet biztosít por és nedvesség ellen, miközben hatékony szellőzést tesz lehetővé. A beépített fékchopper különösen hasznos olyan alkalmazásoknál, ahol gyakori a motorfék használata vagy gyors lassítás szükséges.
A frekvenciaváltó 88A névleges kimeneti áramot biztosít normál üzemben (normal duty), illetve 74,5A-t nagy terhelésű (heavy duty) alkalmazásoknál. A készülék támogatja a 2-16 kHz közötti kapcsolási frekvenciát, amelyet a felhasználási igényekhez lehet igazítani. A névleges kapcsolási frekvencia 4 kHz. A maximális kimeneti frekvencia 599 Hz, ami rendkívül széles fordulatszám-tartományt tesz lehetővé a különböző alkalmazásokhoz.
Kommunikációs képességei kivételesek: az ATV930D45N4Z alapkiépítésben támogatja az EtherNet/IP, Modbus soros és Modbus TCP protokollokat. Ezenkívül számos opcionális kommunikációs modul illeszthető hozzá, beleértve a Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollokat. A frekvenciaváltó három bővítőhellyel (slot) rendelkezik különböző opcionális modulok számára, amelyekkel digitális és analóg I/O-k, relékimenetek vagy különböző enkóderinterfészek adhatók a rendszerhez. Ez a rugalmas bővíthetőség lehetővé teszi a frekvenciaváltó tökéletes testreszabását a specifikus automatizálási feladatokhoz.
A bementi oldalon figyelemreméltó, hogy a készülék 10 digitális bemenettel rendelkezik, amelyekből kettő (DI7, DI8) impulzusbemenetként is konfigurálható 0-30 kHz tartományban. Emellett két dedikált STO (Safe Torque Off) bemenet is található a biztonságos leállításhoz. Az analóg bemenetek (AI1, AI2, AI3) szoftveresen konfigurálhatók feszültség (0-10V) vagy áram (0-20mA/4-20mA) üzemmódra. A kimeneti oldalon két programozható logikai kimenet, valamint két analóg kimenet áll rendelkezésre, amelyek szintén konfigurálhatók feszültség vagy áram üzemmódra. A három relékimenet (R1, R2, R3) különböző funkciókra programozható, például hibajelzésre vagy szekvenciavezérlésre.
Az ATV930D45N4Z kiemelkedő tulajdonsága a beépített biztonsági funkciók választéka: STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely Limited Speed) és SBC/SBT (Safe Brake Control/Safe Brake Test). Ezek a funkciók megfelelnek a modern géptervezési biztonsági követelményeknek, és lehetővé teszik a frekvenciaváltó integrálását biztonsági rendszerekbe. A készülék átfogó védelmi funkciókat kínál mind a motor, mind önmaga számára, beleértve a túlmelegedés, túláram, túlfeszültség, fáziskiesés és egyéb hibák elleni védelmet.
Schneider Electric Altivar Process - ATV930D45N4Z műszaki adatok
Alapvető specifikációk
Termékcsalád: Altivar Process ATV900
Alkalmazási terület: Ipari folyamatirányítás
Termék típusa: Frekvenciaváltó
Változat: Standard kivitel, beépített fékchopperrel
Felhasználási környezet: Ipari alkalmazás
Motortípusok: Szinkron motorok, aszinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...480 V
Tápfeszültség tűrés: -15%...+10%
Hálózati frekvencia: 50...60 Hz
Hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 88,0 A (normal duty) / 74,5 A (heavy duty)
Motorteljesítmény: 45,0 kW (normal duty) / 37,0 kW (heavy duty)
Maximális kimeneti feszültség: 480,0 V
Maximális kimeneti frekvencia: 599 Hz
Látszólagos teljesítmény: 57,4 kVA 480 V-nál (normal duty) / 49,1 kVA 480 V-nál (heavy duty)
Teljesítményi jellemzők
Kapcsolási frekvencia: 2...16 kHz állítható
Névleges kapcsolási frekvencia: 4 kHz
Motorvezérlési profilok: Állandó nyomaték standard, Optimalizált nyomatékvezérlés, Változó nyomaték standard
Szinkronmotor vezérlési profil: Állandó mágneses motor, Szinkron reluktancia motor
Gyorsítási és lassítási rámpák: Lineárisan állítható 0,01...9999 mp
Négynegyedes működés: Lehetséges
Fékezési mód: DC injektálással
Beépített fékchopper: Igen
Interfészek és kommunikáció
Kommunikációs protokollok: EtherNet/IP, Modbus soros, Modbus TCP
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8...38,4 kbit/s (Modbus soros)
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Bemenetek és kimenetek
Digitális bemenetek száma: 10
Digitális bemenetek típusa: DI1...DI8 programozható, 24 VDC; DI7, DI8 impulzusbemenetként is használható (0...30 kHz); STOA, STOB biztonságos nyomatékkikapcsolás
Digitális kimenetek száma: 2
Relékimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA/4...20 mA)
Analóg kimenetek száma: 2
Analóg kimenetek típusa: AQ1, AQ2 szoftveresen konfigurálható feszültség (0...10 V DC) vagy áram (0...20 mA)
Mechanikai és környezeti jellemzők
Szerelési mód: Szekrénybe szerelhető
IP védettségi fokozat: IP21
EMC szűrő: Beépített, EMC lemez opcióval
Méretek (Sz x Ma x Mé): 210 x 597 x 262 mm
Nettó tömeg: 26,5 kg
Üzemi hőmérséklet: -15...50 °C (névleges teljesítmény), 50...60 °C (teljesítménycsökkenéssel)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Üzemi magasság: ≤ 1000 m (teljesítménycsökkenés nélkül), 1000...4800 m (1% teljesítménycsökkenés 100 m-enként)
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe Brake Control/Test (SBC/SBT): Igen
