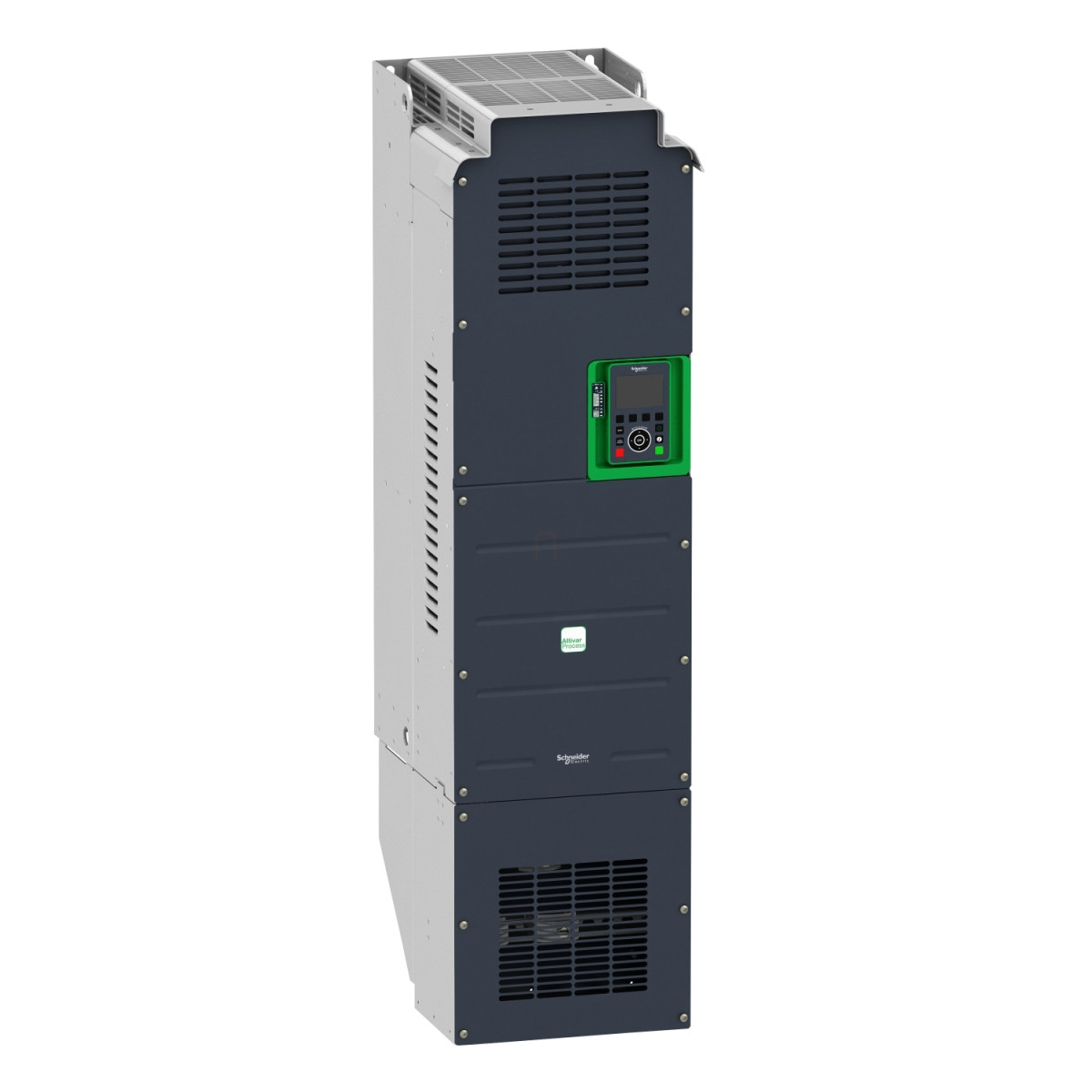

A Schneider Electric Altivar Process ATV900 sorozatába tartozó ATV930C13N4C frekvenciaváltó egy csúcsminőségű, nagy teljesítményű, változtatható sebességű hajtás, amely ipari alkalmazásokra lett kifejlesztve. Ez a 130kW-os készülék speciálisan úgy lett tervezve, hogy optimális teljesítményt nyújtson szinkron és aszinkron motorok vezérlésekor, különösen folyamatipari környezetben.
A készülék 400-480V-os háromfázisú tápellátással működik, és olyan robusztus funkciókkal rendelkezik, amelyek hatékony motorvezérlést biztosítanak. A frekvenciaváltó normál üzemben 250A, míg nagy terhelés mellett 211A folyamatos kimeneti áramot biztosít, 2,5 kHz-es kapcsolási frekvencia mellett. A kimeneti feszültség maximum 480V, míg a maximális kimeneti frekvencia akár 599 Hz is lehet, ami rendkívül széles alkalmazási területet tesz lehetővé.
A kommunikációs lehetőségek terén az ATV930C13N4C rendkívül sokoldalú, támogatja a Modbus TCP, EtherNet/IP és Modbus soros protokollokat. Opcionális bővítőkártyák segítségével további kommunikációs protokollok is implementálhatók, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen különböző csatlakozási opciókkal. Emellett digitális és analóg I/O bővítőmodulok, kimeneti relé bővítőmodul, valamint különböző enkóder interfész modulok is rendelkezésre állnak, amelyek tovább növelik a készülék alkalmazhatóságát és rugalmasságát.
A készülék fejlett motorvezérlési profilokat kínál mind az aszinkron, mind a szinkron motorokhoz. Az aszinkron motoroknál választható a változtatható nyomatékú standard, az optimalizált nyomaték mód és az állandó nyomatékú standard vezérlés. A szinkron motoroknál támogatja a permanens mágneses és a szinkron reluktancia motorokat. A motor csúszáskompenzációja állítható, automatikus (terheléstől függetlenül), elnyomható, vagy nem érhető el a permanens mágneses motor vezérlési módban. A lineárisan állítható gyorsítási és lassítási rámpák 0,01-9999 másodperc tartományban konfigurálhatók, ami precíz sebességszabályozást tesz lehetővé.
A beépített védelmi funkciók széles köre gondoskodik mind a motor, mind a frekvenciaváltó biztonságáról. Ezek közé tartozik a termikus védelem, biztonságos nyomatéklekapcsolás, motorfázis-szakadás érzékelése, túláramvédelem, túlfeszültségvédelem, rövidzárlat-védelem, tápfeszültség alul- és túlfeszültség védelme, túlsebességvédelem és számos egyéb védelmi funkció. A készülék biztonsági funkciói között megtalálható a Safely Limited Speed (SLS), Safe brake management (SBC/SBT), Safe Stop 1 (SS1) és Safe torque off (STO), amelyek megfelelnek az EN 954-1 1. kategória és IEC/EN 61508 SIL1 biztonsági szabványoknak.
A frekvenciaváltó IP21 védettséggel rendelkezik, és UL type 1 védelmi fokozatú. Szerelési módját tekintve falra szerelhető, és fontos, hogy a készüléket függőlegesen (±10°) kell felszerelni a megfelelő hűtés érdekében. A készülék méretei 320 mm (szélesség) x 852 mm (magasság) x 393 mm (mélység), nettó tömege pedig 82 kg. Működési környezetével kapcsolatban figyelembe kell venni, hogy -15°C és 50°C között használható leértékelés nélkül, míg 50-60°C között teljesítménycsökkentéssel üzemeltethető. 1000 méter tengerszint feletti magasságig nincs szükség leértékelésre, 1000-4800 méter között pedig 100 méterenként 1% áramleértékelés szükséges. A készülék zajszintje 69,9 dB az 86/188/EEC szabványnak megfelelően.
Schneider Electric Altivar Process - ATV930C13N4C - frekvenciaváltó, 132kW, 3f, 400VAC, IP00, falra szerelhető, fékező egység nélkül műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: ATV930
Teljesítmény: 130kW
Tápfeszültség: 400-480V
Fékező egység: nincs
IP védettség: IP00
Alkalmazás: Ipari folyamatok
Felhasználási terület: Szinkron és aszinkron motorok
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges kimeneti áram: 250 A normál üzemben, 211 A nagy terhelésnél (2,5 kHz)
Névleges tápfeszültség: 380...480 V
Motorteljesítmény kW-ban: 132,0 kW normál üzemben, 110,0 kW nagy terhelésnél
Maximális kimeneti feszültség: 480,0 V
Maximális kimeneti frekvencia: 599 Hz
Hálózati áram: 237,0 A 380 V-nál (normál üzem), 201,0 A 380 V-nál (nagy terhelés)
Látszólagos teljesítmény: 161,4 kVA 480 V-nál (normál üzem)
Teljesítménydisszipáció: Kényszerített szellőzés: 2999 W 380 V-nál, 2,5 kHz kapcsolási frekvencia
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus TCP, EtherNet/IP, Modbus soros
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP, 4,8/9,6/19,2/38,4 kbit/s Modbus soros
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Csatlakozó típusa: 2 RJ45, 1 RJ45
I/O jellemzők
Diszkrét bemenetek száma: 10
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Analóg bemenet típusa: Feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit
Analóg bemenet típusa: Áram: 0...20 mA/4...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Motorvezérlési jellemzők
Aszinkron motorvezérlési profil: Változtatható nyomaték standard, Optimalizált nyomaték mód, Állandó nyomaték standard
Szinkron motorvezérlési profil: Permanens mágneses motor, Szinkron reluktancia motor
Gyorsítási és lassítási rámpák: Lineárisan állítható 0,01...9999 s
Kapcsolási frekvencia: 1...8 kHz állítható, 2,5...8 kHz leértékelési tényezővel
Biztonsági funkciók
Biztonságosan korlátozott sebesség (SLS): Igen
Biztonságos fékkezelés (SBC/SBT): Igen
Biztonságos leállás 1 (SS1): Igen
Biztonságos nyomaték lekapcsolás (STO): Igen
Fizikai jellemzők
Szerelési mód: Falra szerelhető
Üzemelési helyzet: Függőleges +/- 10 fok
Szélesség: 320 mm
Magasság: 852 mm
Mélység: 393 mm
Környezeti jellemzők
Környezeti hőmérséklet üzemeléshez: -15...50 °C (leértékelés nélkül), 50...60 °C (leértékelési tényezővel)
Üzemelési tengerszint feletti magasság: <= 1000 m leértékelés nélkül, 1000...4800 m áramleértékeléssel (1 % per 100 m)
Relatív páratartalom: 5...95 % kondenzáció nélkül
Zajszint: 69,9 dB
