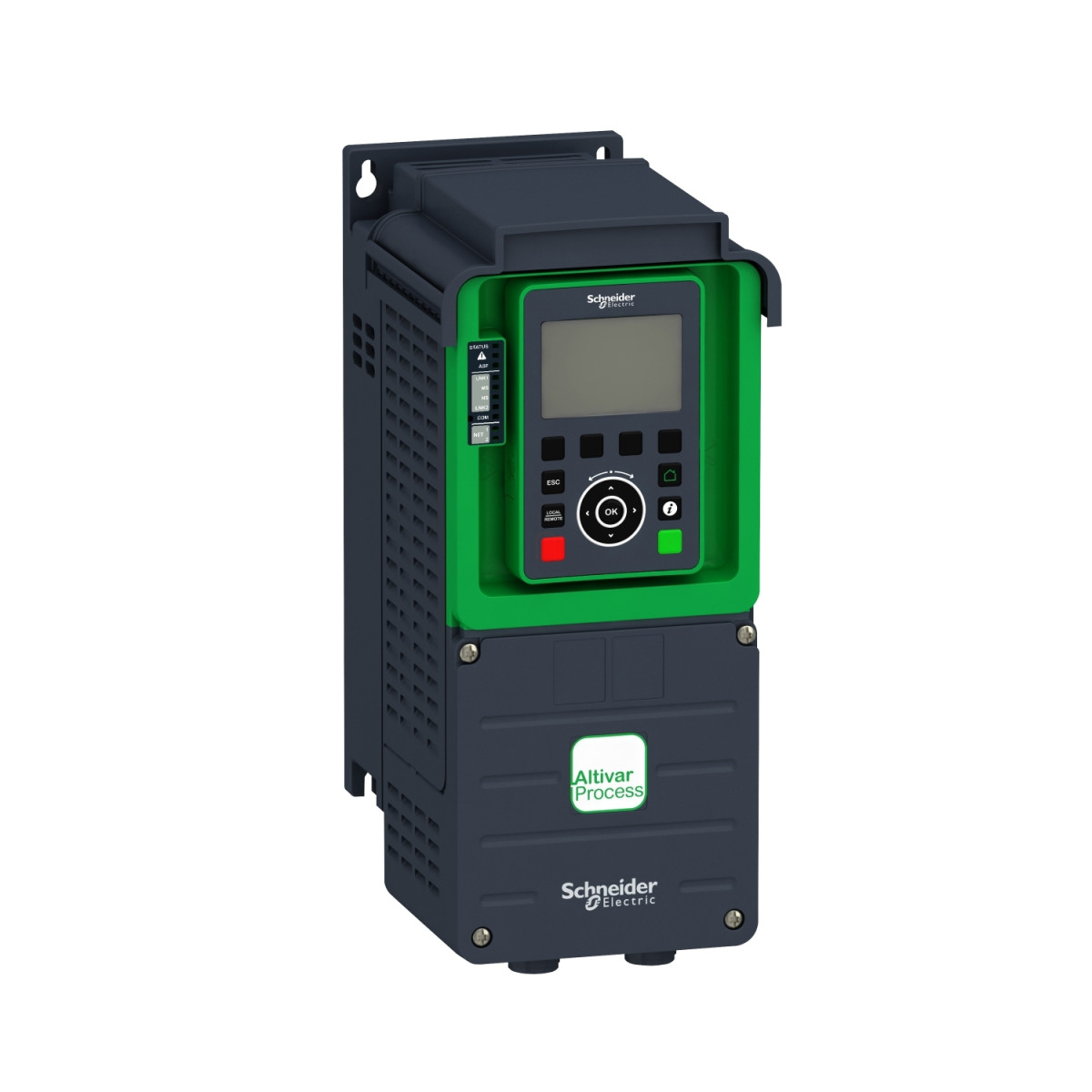

Az Altivar Process ATV930U55N4 frekvenciaváltó a Schneider Electric egyik legmodernebb ipari hajtása, amely optimális megoldást kínál az ipari alkalmazások széles köréhez. Ez a 5,5 kW teljesítményű, 400-480 V háromfázisú tápellátással rendelkező változtatható fordulatszámú hajtás kifejezetten az ipari környezetre lett kifejlesztve, ahol precizitás és megbízhatóság kulcsfontosságú.
Az ATV930U55N4 modell standard verzióban, integrált fékező egységgel (brake chopper) kerül forgalomba, amely lehetővé teszi a hatékony és pontos fékezést. Az IP21 védettségi szint biztosítja a megfelelő védelmet a por és folyadékok ellen, így ideális választás olyan ipari környezetben, ahol ezek a tényezők jelen vannak. A hajtás falra szerelhető kivitelben készül, kompakt méretének (144 mm szélesség, 350 mm magasság, 206 mm mélység) köszönhetően nem foglal sok helyet, és a telepítése is egyszerű.
Műszaki paramétereiben kiemelkedő: normál terhelés mellett 12,7 A névleges kimeneti áramot, míg nagy terhelés mellett 9,3 A értéket biztosít 4 kHz kapcsolási frekvencián. Tápfeszültség tartománya 380-480 V, 15% alul- és 10% túlfeszültség tűréssel. A hajtás többféle kommunikációs protokollt támogat alapkiépítésben, beleértve az EtherNet/IP-t, Modbus TCP-t és Modbus soros kommunikációt. A csatlakozási lehetőségek tovább bővíthetők különböző opcionális kommunikációs modulokkal (Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és több más interfész). A készülék rendelkezik beépített EMC szűrővel, mely az elektromágneses kompatibilitást biztosítja.
Teljesítményelektronikai jellemzőit tekintve a készülék rendkívül rugalmas: a maximális kimeneti frekvencia elérheti az 599 Hz-et, ami széles alkalmazási spektrumot tesz lehetővé. A kapcsolási frekvencia 2-16 kHz között állítható, 4 kHz névleges értékkel. A hajtás támogatja mind az aszinkron, mind a szinkron motorok vezérlését, különböző vezérlési profilokkal: optimalizált nyomaték üzemmód, változó nyomaték standard, állandó nyomaték standard az aszinkron motorokhoz, valamint állandó mágneses motor és szinkron reluktancia motor vezérlési profil a szinkron motorokhoz. Az ATV930U55N4 négy kvadránsos működésre képes, és rendelkezik DC injektálással történő megállításra. Az integrált biztonsági funkciók közül kiemelendő a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) és Safe brake management (SBC/SBT), amelyek megfelelnek a modern ipari biztonsági követelményeknek.
Schneider Electric Altivar Process ATV930 - ATV930U55N4 - frekvenciaváltó, 5,5kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Általános adatok
Termékcsalád: Altivar Process ATV900
Termék típusa: ATV930
Alkalmazási terület: Ipari alkalmazások
Motorteljesítmény: 5,5 kW normál terhelés esetén, 4,0 kW nagy terhelés esetén
Változat: Standard verzió beépített fékezőegységgel
Védettség: IP21, UL 1-es típusú védettség
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Hálózati feszültség: 380...480 V AC (-15%...+10%)
Hálózati fázisok száma: 3 fázis
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 12,7 A normál terhelés esetén, 9,3 A nagy terhelés esetén
Hálózati áram: 10,4 A (380 V normál terhelés esetén), 8,0 A (380 V nagy terhelés esetén)
Max. átmeneti áram: 15,2 A 60 s alatt normál terhelés esetén
Maximális kimeneti feszültség: 480 V
Látszólagos teljesítmény: 7,6 kVA (480 V, normál terhelés esetén)
Kommunikációs lehetőségek
Beépített protokollok: EtherNet/IP, Modbus TCP, Modbus soros
Bővítőmodul lehetőségek: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (több változat), Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet), 4,8-38,4 kbit/s (Modbus soros)
Be- és kimenetek
Digitális bemenetek száma: 10
Analóg bemenetek száma: 3 (feszültség: 0...10V DC, áram: 0...20mA/4...20mA)
Digitális kimenetek száma: 2
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Motorszabályozás
Aszinkron motor vezérlési profilok: Optimalizált nyomaték mód, Változó nyomaték standard, Állandó nyomaték standard
Szinkron motor vezérlési profilok: Állandómágneses motor, Szinkron reluktancia motor
Maximum kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2...16 kHz állítható (4 kHz névleges)
Fékezési lehetőségek: DC injektálással, beépített fékchopper
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Mechanikai jellemzők
Méretek (Sz x Ma x Mé): 144 x 350 x 206 mm
Nettó tömeg: 4,7 kg
Környezeti feltételek
Üzemi hőmérséklet: -15...50°C (terheléscsökkentés nélkül), 50...60°C (terheléscsökkentéssel)
Üzemi magasság: ≤ 1000 m (terheléscsökkentés nélkül), 1000...4800 m (1% terheléscsökkentés 100 m-enként)
Relatív páratartalom: 5...95% (kondenzáció nélkül)
Zaj szint: 54,5 dB
Rezgésállóság: 1,5 mm peak-to-peak (f= 2...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
