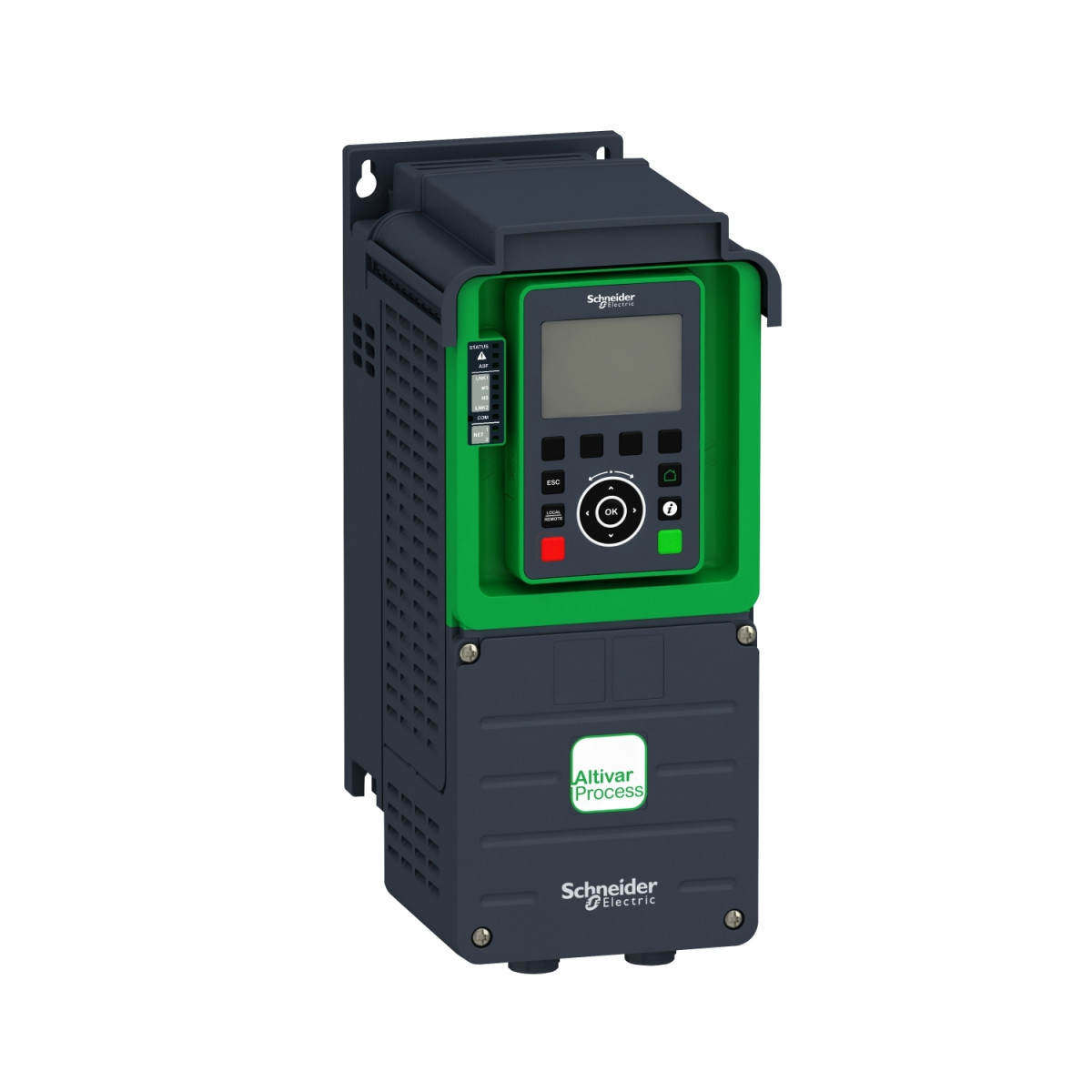

Az Altivar Process ATV900 sorozat ATV930U30M3 típusú frekvenciaváltója a Schneider Electric kiváló minőségű, professzionális megoldása az ipari motorvezérlési alkalmazásokhoz. Ez a 3kW teljesítményű, falra szerelhető készülék kifejezetten ipari környezetbe lett tervezve, ahol megbízható és hatékony motorvezérlésre van szükség.
A frekvenciaváltó számos kiemelkedő tulajdonsággal rendelkezik, amely alkalmassá teszi különböző ipari alkalmazásokhoz. A 200-240V háromfázisú tápfeszültséggel működő készülék IP21-es védettséggel rendelkezik, így megfelelő védelmet biztosít por és nedvesség ellen. Egyik legfontosabb jellemzője a beépített fékező egység (brake chopper), amely hatékony lassítást és megállítást tesz lehetővé, különösen nagy tehetetlenségű alkalmazásoknál.
Az ATV930U30M3 frekvenciaváltó mind aszinkron, mind szinkron motorok vezérlésére alkalmas, ami jelentősen megnöveli a felhasználási területeit. A készülék képes állandó nyomatékú, változó nyomatékú és optimalizált nyomatékú üzemmódban működni aszinkron motorok esetén, míg állandó mágneses és szinkron reluktancia motorok vezérlésére is képes. A maximális kimeneti frekvencia 599 Hz, ami széles fordulatszám-tartományban történő alkalmazást tesz lehetővé.
A kommunikációs lehetőségek terén is kiemelkedő ez a modell. Beépített Modbus soros, Modbus TCP és EtherNet/IP protokollokkal rendelkezik, valamint számos opcionális kommunikációs modullal bővíthető, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink. Ez a rugalmasság lehetővé teszi a frekvenciaváltó integrálását gyakorlatilag bármilyen ipari automatizálási rendszerbe.
A be- és kimeneti csatlakozások terén is rendkívül sokoldalú az ATV930U30M3. 10 digitális bemenettel rendelkezik, amelyből kettő impulzus bemenetként is konfigurálható, valamint 3 analóg bemenettel, amelyek feszültség vagy áram jelként konfigurálhatók. Kimeneti oldalon 2 digitális kimenet található (az egyik impulzus kimenetként is használható), valamint 2 analóg kimenet. A 3 relé kimenet különböző funkciókra programozható, pl. hibajelzésre vagy szekvencia vezérlésre. Mindez széleskörű vezérlési lehetőségeket biztosít különböző alkalmazásokban.
Az ATV930U30M3 frekvenciaváltó kiemelkedő biztonsági funkciókkal is rendelkezik, mint például a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT) és Safely Limited Speed (SLS). Ezek a funkciók megfelelnek a legújabb biztonsági szabványoknak, és biztonságos működést garantálnak kritikus alkalmazásokban is. A készülék védelmi funkciói között szerepel a motor és a hajtás termikus védelme, rövidzárlat elleni védelem, túlfeszültség és alulfeszültség védelem, túlterhelés védelem, és még számos egyéb védelmi funkció, amely biztosítja a hosszú távú, megbízható működést.
A készülék méretei kompaktak (350 x 144 x 206 mm), a tömege mindössze 4,5 kg, így könnyen beépíthető különböző vezérlőszekrényekbe. Működési hőmérséklet-tartománya -15°C-tól +50°C-ig terjed leértékelés nélkül, de akár 60°C-ig is használható teljesítmény-csökkentéssel. A relatív páratartalom 5-95% közötti lehet kondenzáció nélkül, és akár 1000 méteres tengerszint feletti magasságig használható teljesítmény-csökkentés nélkül.
Schneider Electric Altivar Process ATV930 - ATV930U30M3 - frekvenciaváltó, 3kW, 3f, 230VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Típus: ATV930U30M3
Alkalmazás: Ipari folyamatirányítás
Kivitel: Standard verzió beépített fékező egységgel (brake chopper)
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Hálózati feszültség: 200-240V, -15%...+10%
Fázisszám: 3 fázis
Hálózati frekvencia: 50-60 Hz (±5%)
Névleges kimeneti áram: 13,7A (normál terhelés) / 11,2A (nagy terhelés)
Motor teljesítmény: 3,0 kW (normál terhelés) / 2,2 kW (nagy terhelés)
Névleges bemeneti áram: 11,5A (200V, normál terhelés) / 8,7A (200V, nagy terhelés)
Maximális tranziens áram: 16,4A 60 másodpercig (normál terhelés) / 16,8A 60 másodpercig (nagy terhelés)
Vezérlési jellemzők
Motor vezérlési profil: Aszinkron motor: állandó nyomaték, változó nyomaték, optimalizált nyomaték
Szinkron motor: állandómágneses motor, szinkron reluktancia motor
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2-16 kHz állítható (névleges: 4 kHz)
Gyorsítás/lassítás: Lineárisan állítható 0,01-9999 s tartományban
Ki- és bemenetek
Digitális bemenetek száma: 10 db
Analóg bemenetek száma: 3 db (feszültség: 0-10V DC, áram: 0-20mA/4-20mA)
Digitális kimenetek száma: 2 db
Analóg kimenetek száma: 2 db (feszültség: 0-10V DC, áram: 0-20mA)
Relé kimenet: 3 db (1 hibareléként, 2 szekvencia reléként konfigurálható)
Kommunikáció
Beépített protokollok: Modbus soros, Modbus TCP, EtherNet/IP
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Biztonsági funkciók
Beépített biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Brake Management (SBC/SBT), Safely Limited Speed (SLS)
Mechanikai jellemzők
Védettségi fokozat: IP21
UL védettség: UL Type 1
Méretek (magasság x szélesség x mélység): 350 x 144 x 206 mm
Tömeg: 4,5 kg
Környezeti feltételek
Működési hőmérséklet-tartomány: -15°C...+50°C (leértékelés nélkül), +50°C...+60°C (leértékeléssel)
Relatív páratartalom: 5-95% (kondenzáció nélkül)
Zajszint: 54,5 dB
Működési magasság: ≤1000 m (leértékelés nélkül), 1000-4800 m (1% leértékelés 100 m-enként)
Rezgésállóság: 1,5 mm peak-to-peak (f=2...13 Hz), 1 gn (f=13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
Tanúsítványok
Megfelelőség: CE jelölés
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
Termékbiztosítás: CSA, TÜV, UL
