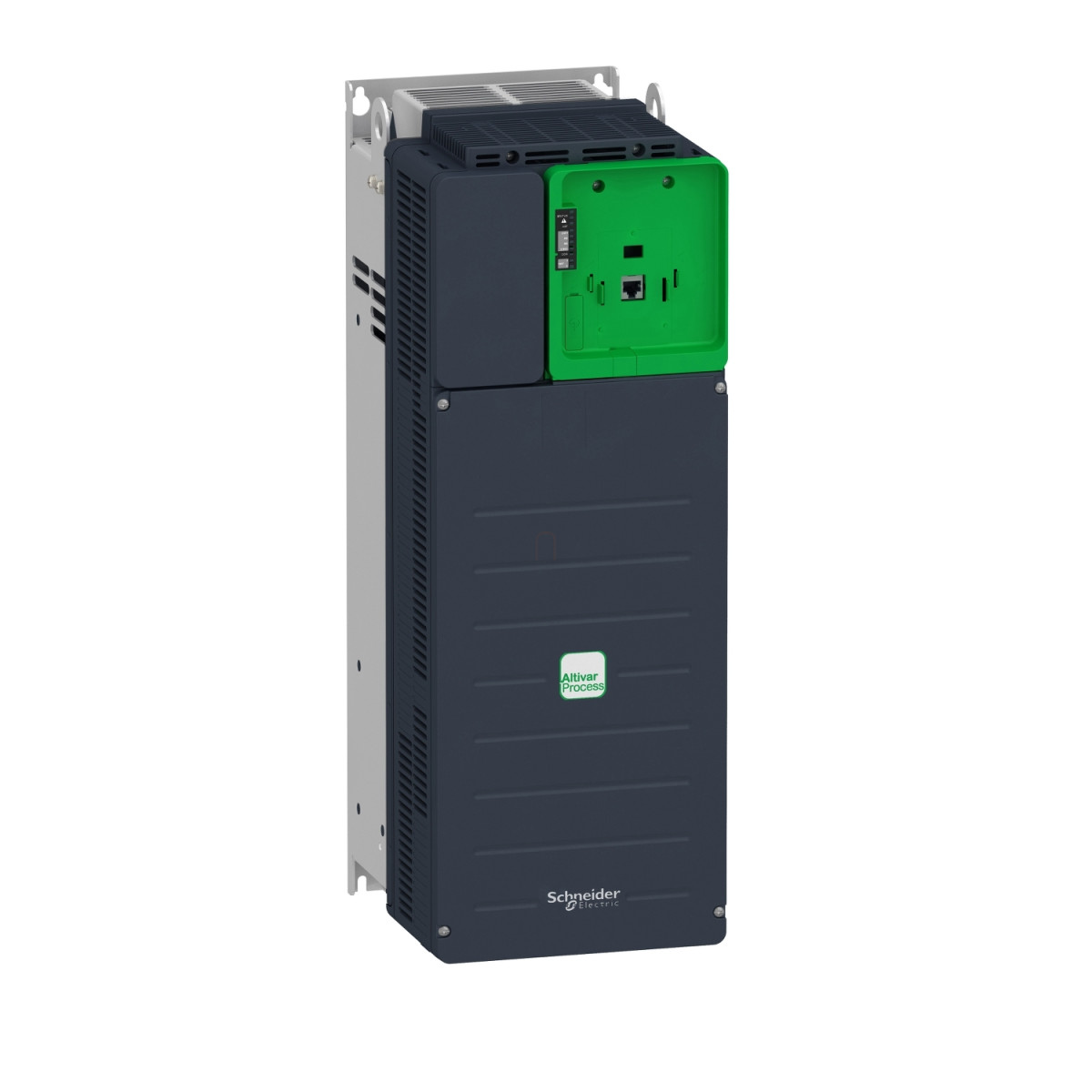

Az Altivar Process ATV900 termékcsalád frekvenciaváltója, az ATV930D30N4Z egy rendkívül sokoldalú, ipari folyamatirányításra optimalizált eszköz, amely kiválóan alkalmas szinkron és aszinkron motorok vezérlésére. A Schneider Electric által gyártott készülék 30 kW teljesítményű normál üzemben, vagy 22 kW teljesítményű nagy terhelésű üzemben, 380-480 V háromfázisú hálózatról működtethető.
Ez a szekrénybe építhető (cabinet integration) változat IP20 védelemmel rendelkezik, de IP21-es védelmi fokozatot is biztosít megfelelő szerelés esetén. A készülék számos intelligens funkcióval rendelkezik, melyek különösen értékessé teszik az ipari alkalmazásokban. A beépített fékchopper lehetővé teszi a motor gyors és hatékony fékezését, ami precíz pozicionálást és irányítást tesz lehetővé.
A kommunikációs lehetőségek terén az ATV930D30N4Z rendkívül rugalmas: alapkiépítésben tartalmazza a Modbus soros, Ethernet/IP és Modbus TCP protokollokat, de számos további kommunikációs modul is csatlakoztatható hozzá, mint például Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink. A készülék továbbá három bővítőhellyel (slot A/B/C) rendelkezik, amelyekbe digitális és analóg I/O bővítőmodulok, relé bővítőmodulok, valamint különböző enkóder interfész modulok telepíthetők, így tökéletesen testreszabható a konkrét alkalmazáshoz.
A frekvenciaváltó kiemelkedő teljesítményt nyújt: normál üzemben 61,5 A folyamatos kimeneti áram biztosítására képes 4 kHz kapcsolási frekvencián, míg nagy terhelésű üzemben 46,3 A értékkel dolgozik. A maximális kimeneti frekvencia 599 Hz, ami rendkívül széles alkalmazási spektrumot tesz lehetővé. A készülék különlegessége a négykvadránsos működés, ami lehetővé teszi mind a motoros, mind a generátoros üzemet mindkét forgásirányban.
Biztonsági funkcióit tekintve az ATV930D30N4Z többféle védelemmel rendelkezik, mint például a Safe Torque Off (STO), Safe Stop 1 (SS1) és Safely Limited Speed (SLS). Ezek a funkciók megfelelnek az IEC 61508 és IEC 13849-1 biztonsági szabványoknak, így biztosítva a berendezések és a kezelőszemélyzet maximális védelmét. A készülék továbbá számos védelmi funkcióval rendelkezik mind a motor, mind önmaga számára, beleértve a hőmegfutás, túláram, fáziskiesés, túl- és alulfeszültség elleni védelmet is.
Schneider Electric Altivar Process ATV930D30N4Z műszaki adatok
Általános jellemzők
Terméktípus: Altivar Process ATV900, ATV930 sorozat
Alkalmazási terület: Ipari folyamatirányítás
Komponens típus: Frekvenciaváltó (változtatható fordulatszámú hajtás)
Változat: Beépített fékchopper, standard verzió
Felhasználási terület: Ipari alkalmazások
Motor típus kompatibilitás: Aszinkron motorok, szinkron motorok
Elektromos jellemzők
Tápfeszültség: 3-fázisú, 380-480V (-15%...+10%)
Hálózati frekvencia: 50-60 Hz (±5%)
Névleges kimeneti áram: 61,5A normál üzemben, 46,3A nagy terhelésű üzemben (4 kHz kapcsolási frekvencián)
Motor teljesítmény: 30kW normál üzemben, 22kW nagy terhelésű üzemben
EMC szűrő: Integrált, EMC panel opcióval
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2-16 kHz állítható, 4-16 kHz teljesítménycsökkentéssel
Nominális kapcsolási frekvencia: 4 kHz
Kommunikáció
Kommunikációs protokollok: Modbus soros, EtherNet/IP, Modbus TCP
Opcionális kommunikációs modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (különféle csatlakozási lehetőségekkel), Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4.8-38.4 kbit/s (Modbus soros)
Be- és kimenetek
Diszkrét bemenetek száma: 10 (DI1-DI8 programozható, DI7-DI8 impulzusbemenetként is konfigurálható, STOA-STOB biztonsági funkciókhoz)
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3 (AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0-10V DC vagy áram: 0-20mA/4-20mA)
Analóg kimenetek száma: 2 (szoftveresen konfigurálható feszültség: 0-10V DC vagy áram: 0-20mA)
Relé kimenetek száma: 3 (R1: hibajelző relé NO/NC, R2 és R3: szekvencia relé NO)
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Védelem
IP védelmi fokozat: IP21
Védelmi funkciók: Motor hővédelem, motor fázisszakadás, hajtás hővédelem, túláram, túlfeszültség, alulfeszültség, DC busz túlfeszültség, hajtás rövidzárlat elleni védelem
Mechanikai jellemzők
Szerelési mód: Szekrénybe szerelhető
Méretek (Sz×Ma×Mé): 210×597×262 mm
Súly: 25,8 kg
Környezeti feltételek
Működési hőmérséklet: -15...+50°C (teljesítménycsökkentés nélkül), +50...+60°C (teljesítménycsökkentéssel)
Üzemeltetési magasság: Max. 1000m (teljesítménycsökkentés nélkül), 1000-4800m (1% teljesítménycsökkentés 100m-enként)
Üzemeltetési pozíció: Függőleges ±10°
Relatív páratartalom: 5-95% (kondenzáció nélkül)
Tanúsítványok
Termék tanúsítványok: TÜV, CSA, UL, CE
Megfelelőségi szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
