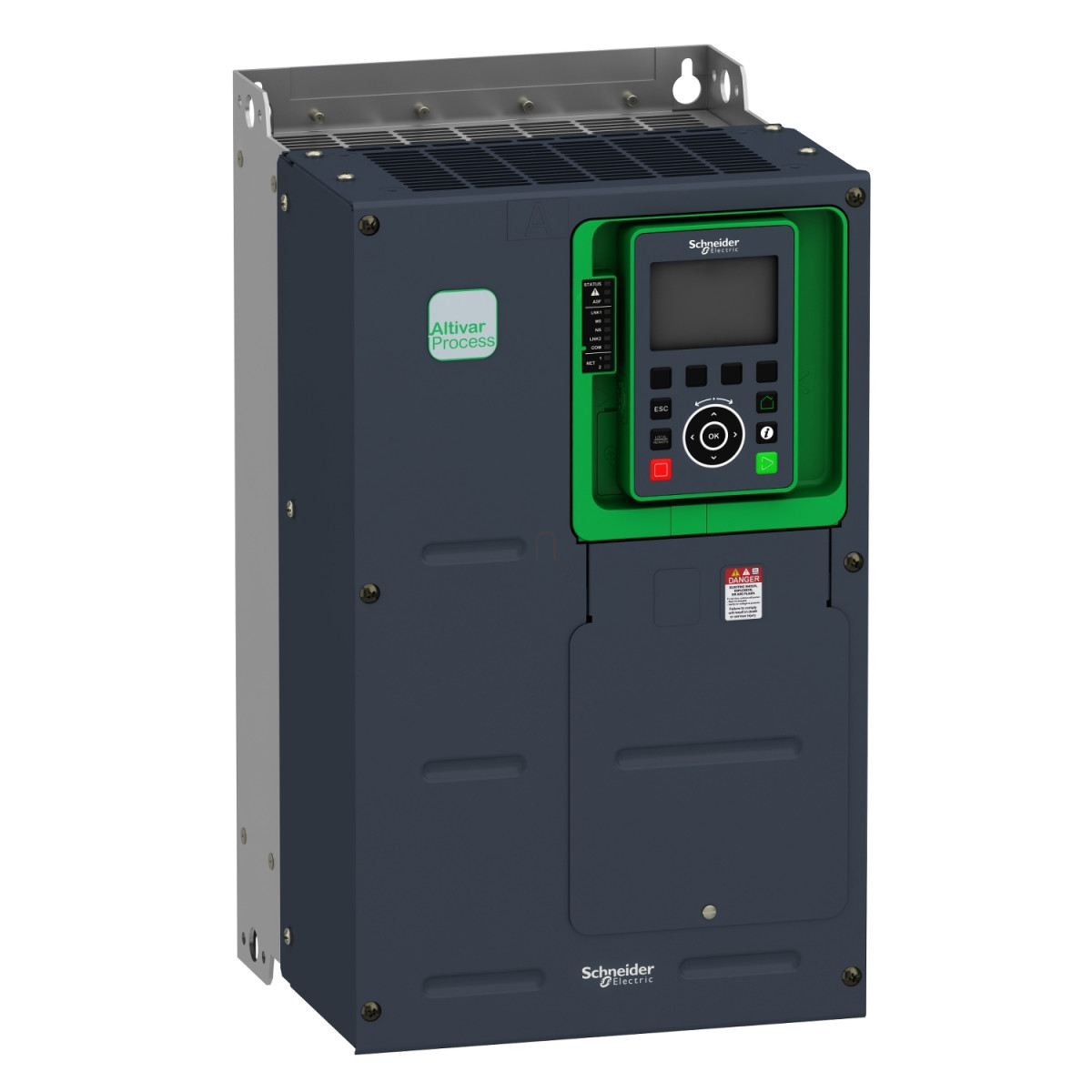

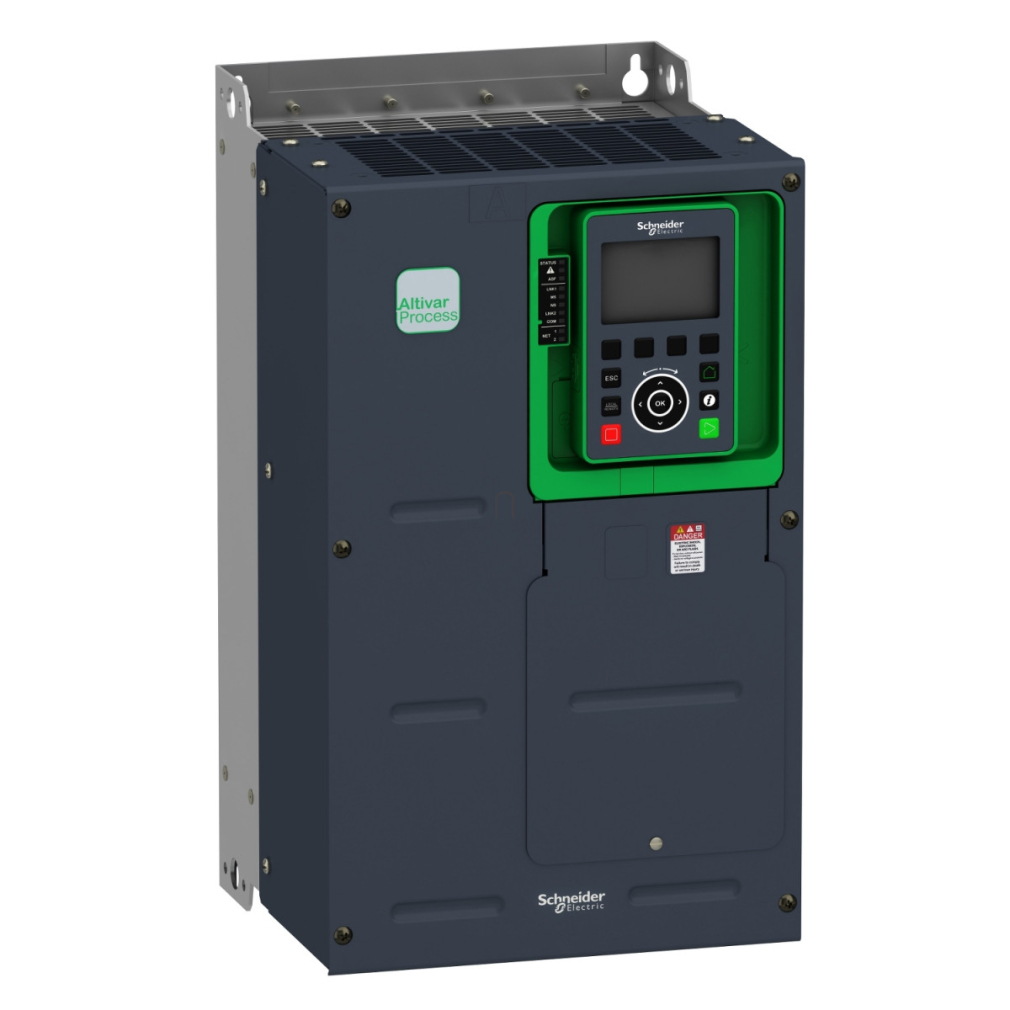

Az Altivar Process ATV900 sorozatból származó ATV930D22Y6 egy sokoldalú, ipari felhasználásra tervezett frekvenciaváltó a Schneider Electric kínálatából. Ez a nagy teljesítményű eszköz kifejezetten folyamatirányítási alkalmazásokhoz készült, és ideális választás olyan környezetben, ahol pontos motorvezérlésre és megbízható működésre van szükség.
A 22kW-os, 500-690V-os háromfázisú tápellátással működő hajtás tervezésekor a Schneider Electric mérnökei különös figyelmet fordítottak a sokoldalúságra és a rugalmasságra. Az ATV930D22Y6 képes mind aszinkron, mind szinkron motorok vezérlésére, így rendkívül széles alkalmazási területet fed le. A beépített fékellenállás további előnyt jelent, különösen olyan alkalmazásoknál, ahol gyors lassítások szükségesek vagy ahol a motor regeneratív működése gyakori.
Kommunikációs lehetőségek terén az ATV930D22Y6 rendkívül gazdag kínálattal rendelkezik. A beépített Modbus soros, Modbus TCP és EtherNet/IP protokollok mellett opcionális modulok segítségével bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollokkal is. A kommunikációs flexibilitás lehetővé teszi, hogy a hajtás szinte bármilyen ipari automatizálási rendszerbe integrálható legyen, legyen szó akár új telepítésről, akár meglévő rendszer bővítéséről vagy korszerűsítéséről.
Az ATV930D22Y6 normál üzemben 29A, nagy terhelés esetén 24A folyamatos kimeneti áramot biztosít 4 kHz kapcsolási frekvencián. A hajtás névleges teljesítménye normál üzemben 18,5 kW, nagy terhelés esetén pedig 15 kW. A maximális kimeneti frekvencia 599 Hz, ami széles fordulatszám-tartományt tesz lehetővé a vezérelt motorok számára. A négynegyedes működési képesség biztosítja, hogy a motor mind előremenetben, mind hátramenetben képes legyen gyorsítani és fékezni, ami rendkívül pontos mozgásvezérlést tesz lehetővé.
A hajtás rendelkezik beépített EMC szűrővel, ami segít minimalizálni az elektromágneses zavarokat, és opcionálisan EMC lemezzel is kiegészíthető a még jobb elektromágneses kompatibilitás érdekében. Az IP21-es védettség megfelelő védelmet nyújt por és nedvesség ellen a legtöbb ipari környezetben, az UL Type 1 tanúsítás pedig biztosítja a nemzetközi szabványoknak való megfelelést.
Schneider Electric Altivar Process ATV930 - ATV930D22Y6 - frekvenciaváltó, 22kW, 3f, 230VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Alapadatok
Termékcsalád: Altivar Process ATV900
Termék specifikus alkalmazás: Ipari folyamatirányítás
Termék típus: Frekvenciaváltó
Változat: Standard verzió, fékellenállással
Eszköz alkalmazás: Ipari felhasználás
Rendeltetés: Aszinkron és szinkron motorokhoz
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 500...690 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 29.0 A
Motor teljesítmény: 18,5 kW normál üzemben, 15,0 kW nagy terhelés esetén
Folyamatos kimeneti áram: 29 A 4 kHz-en normál üzemnél, 24 A 4 kHz-en nagy terhelésnél
Maximális kimeneti feszültség: 690 V
Maximális kimeneti frekvencia: 599 Hz
Hálózati áram: 27,6 A 500 V-nál (normál üzem), 23,2 A 500 V-nál (nagy terhelés), 26,0 A 690 V-nál (normál üzem), 23,0 A 690 V-nál (nagy terhelés)
Kommunikáció
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink
Átviteli sebesség: 10/100 Mbit/s (Ethernet IP/Modbus TCP), 4,8/9,6/19,2/38,4 kbit/s (Modbus soros)
Védelem és biztonság
IP védettség: IP21
Védettség UL szerint: UL type 1
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe brake management (SBC/SBT)
EMC szűrő: Beépített, EMC lemez opcióval
Fizikai jellemzők
Szerelési mód: Falra szerelhető
Szélesség: 246 mm
Magasság: 420 mm
Mélység: 242 mm
Környezeti feltételek
Üzemi hőmérséklet: -15...50 °C (teljesítménycsökkentés nélkül), 50...60 °C (teljesítménycsökkentéssel)
Üzemi magasság: ≤ 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramcsökkentéssel
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 58 dB
Rezgésállóság: 1,5 mm csúcstól csúcsig (f= 2...13 Hz), 1 g (f= 13...200 Hz)
Ütésállóság: 15 g 11 ms-ig
