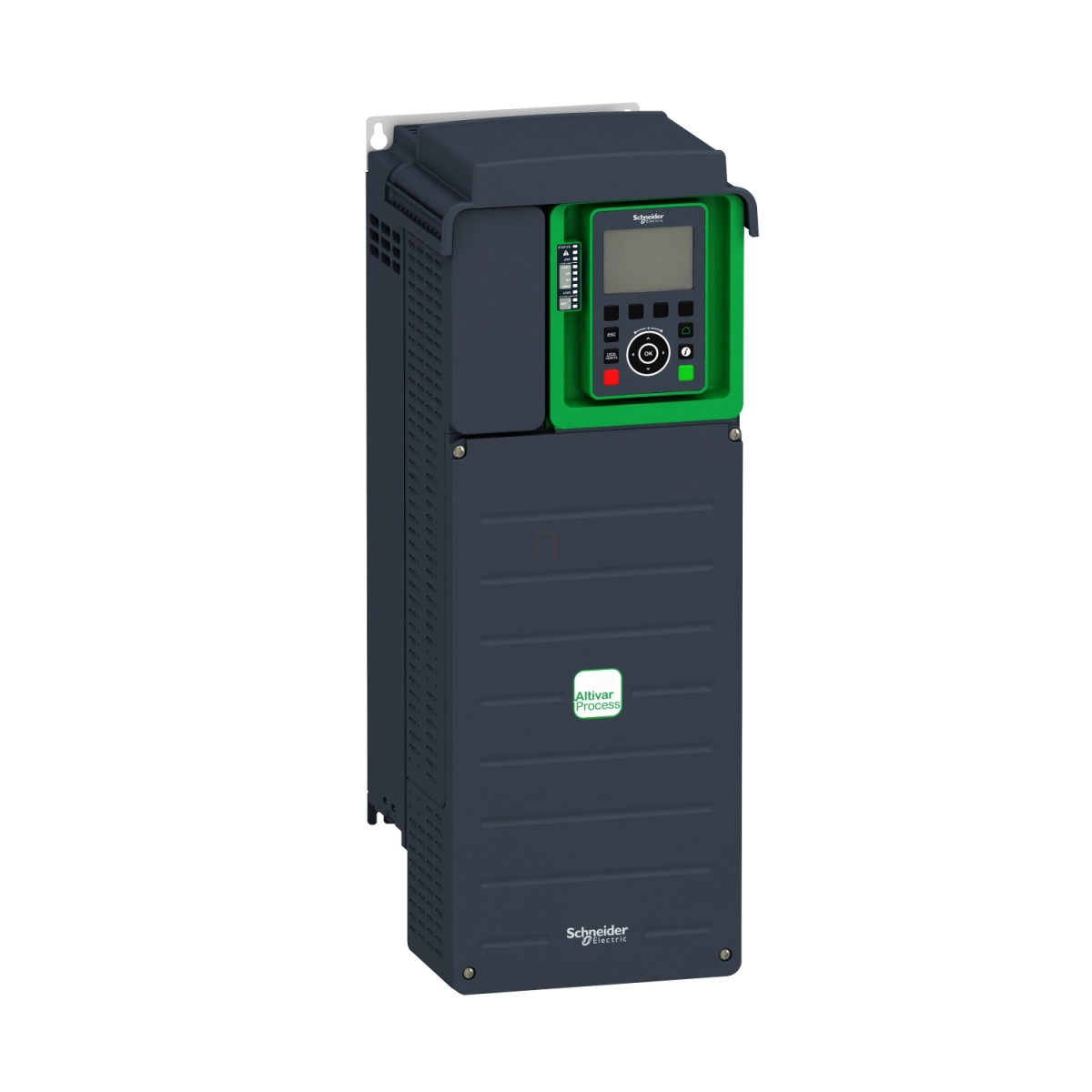

Az Altivar Process ATV900 termékcsalád része, a Schneider Electric ATV930D22N4 változtatható fordulatszámú hajtás (frekvenciaváltó) egy rendkívül sokoldalú és megbízható ipari vezérlőegység, amely kifejezetten ipari folyamatirányítási alkalmazásokhoz lett kifejlesztve. Ez a 22 kW-os modell tökéletesen alkalmas mind szinkron, mind aszinkron motorok precíz vezérlésére 400-480 V-os, háromfázisú hálózatokról.
A készülék falra szerelhető kivitelben készül, és IP21 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít a por és a függőlegesen csepegő víz ellen. A beépített fékezőegység különösen hasznos funkció olyan alkalmazásoknál, ahol gyakori a lassítás vagy megállás, mivel jelentősen javítja a motor dinamikus teljesítményét és a pozicionálási pontosságot. A normál üzemben 46,3 A, nehéz üzemben pedig 39,2 A folyamatos kimeneti áramot biztosít 4 kHz kapcsolási frekvencián. Az ATV930D22N4 maximális kimeneti feszültsége 480 V, míg maximális kimeneti frekvenciája eléri az 599 Hz-et, ami rendkívül széles alkalmazási spektrumot biztosít a legkülönfélébb ipari környezetekben.
A kommunikációs lehetőségek terén is kiemelkedő: alapkiépítésben tartalmazza a Modbus soros, EtherNet/IP és Modbus TCP protokollokat, de számos opcionális kommunikációs modullal bővíthető, többek között Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollokkal. Az intelligens vezérlési funkciók között megtalálható a 16 előre beállítható sebesség, a lineárisan állítható gyorsítási és lassítási rámpák (0,01-9999 s tartományban), valamint az állítható motorcsúszás-kompenzáció. A beépített biztonsági funkciók között szerepel a Safe Torque Off (STO), Safe Stop 1 (SS1), Safe Limited Speed (SLS) és Safe Brake Management (SBC/SBT), amelyek megfelelnek a szigorú ipari biztonsági szabványoknak. A különböző motorvezérlési profilok - változó nyomaték, optimalizált nyomaték, állandó nyomaték a szinkronmotorokhoz, valamint állandómágneses és szinkron reluktancia motorvezérlés - széleskörű alkalmazási lehetőségeket biztosítanak.
A készülék további erőssége a gazdag I/O képesség: 10 digitális bemenet, 2 digitális kimenet, 3 analóg bemenet és 2 analóg kimenet mellett 3 relékimenettel is rendelkezik. A digitális bemenetek programozhatók, két bemenet impulzusbemenetként is használható 0-30 kHz tartományban. Az analóg bemenetek és kimenetek szoftveresen konfigurálhatók feszültség- vagy áramjellé. A frekvenciaváltó működési hőmérséklet-tartománya -15°C és 50°C között van derating nélkül, míg 50-60°C között teljesítménycsökkentéssel működtethető. Tengerszint feletti 1000 méterig nem szükséges teljesítménycsökkentés, e felett viszont 100 méterenként 1% áramcsökkentés szükséges 4800 méteres magasságig. A készülék méretei kompaktak: 211 mm széles, 545,9 mm magas és 235 mm mély, tömege 14,3 kg. Az ATV930D22N4 megfelelő termékválasztás mindazoknak, akik nagy teljesítményű, bővíthető és rugalmasan konfigurálható hajtást keresnek ipari alkalmazásokhoz.
Schneider Electric Altivar Process ATV930 - ATV930D22N4 - frekvenciaváltó, 22kW, 3f, 400VAC, IP21, falra szerelhető, fékező egységgel műszaki adatok
Főbb adatok
Termékcsalád: Altivar Process ATV900
Specifikus alkalmazás: Ipari folyamatirányítás
Termék típusa: Változtatható fordulatszámú hajtás
Változat: Standard verzió beépített fékezőegységgel
Alkalmazási terület: Ipari alkalmazások
Felhasználási cél: Szinkron motorok, aszinkron motorok vezérlése
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380-480 V (-15...+10%)
Folyamatos kimeneti áram: 46,3 A 4 kHz-en normál üzemben, 39,2 A 4 kHz-en nehéz üzemben
Motor teljesítmény: 22,0 kW normál üzemben, 18,5 kW nehéz üzemben
Maximális kimeneti feszültség: 480 V
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 2-16 kHz állítható, 4-16 kHz derating tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Kommunikáció és vezérlés
Kommunikációs port protokoll: Modbus soros, EtherNet/IP, Modbus TCP
Adatátviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros esetén
Digitális bemenetek száma: 10
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Bővíthetőség
Opciós modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (daisy chain RJ45, SUB-D 9, csavaros sorkapcsok), digitális és analóg I/O bővítőmodul, relékimenet bővítőmodul, digitális enkóder interfész, analóg enkóder interfész, resolver enkóder interfész, Ethernet Powerlink kommunikációs modul
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Stop 1 (SS1): Igen
Safely Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Védelmi funkciók
EMC szűrő: Integrált, EMC lap opcióval
IP védettségi fokozat: IP21
UL szerinti védettség: UL Type 1
Fizikai jellemzők
Szerelési mód: Falra szerelhető
Működési pozíció: Függőleges ±10°
Szélesség: 211 mm
Magasság: 545,9 mm
Mélység: 235 mm
Nettó tömeg: 14,3 kg
Környezeti jellemzők
Üzemi hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating tényezővel)
Relatív páratartalom: 5-95% kondenzáció nélkül
Működési magasság: ≤1000 m derating nélkül, 1000-4800 m 100 méterenként 1% áramcsökkenéssel
Zajszint: 59,5 dB
Tanúsítványok
CSA, UL, TÜV, CE jelölés
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
