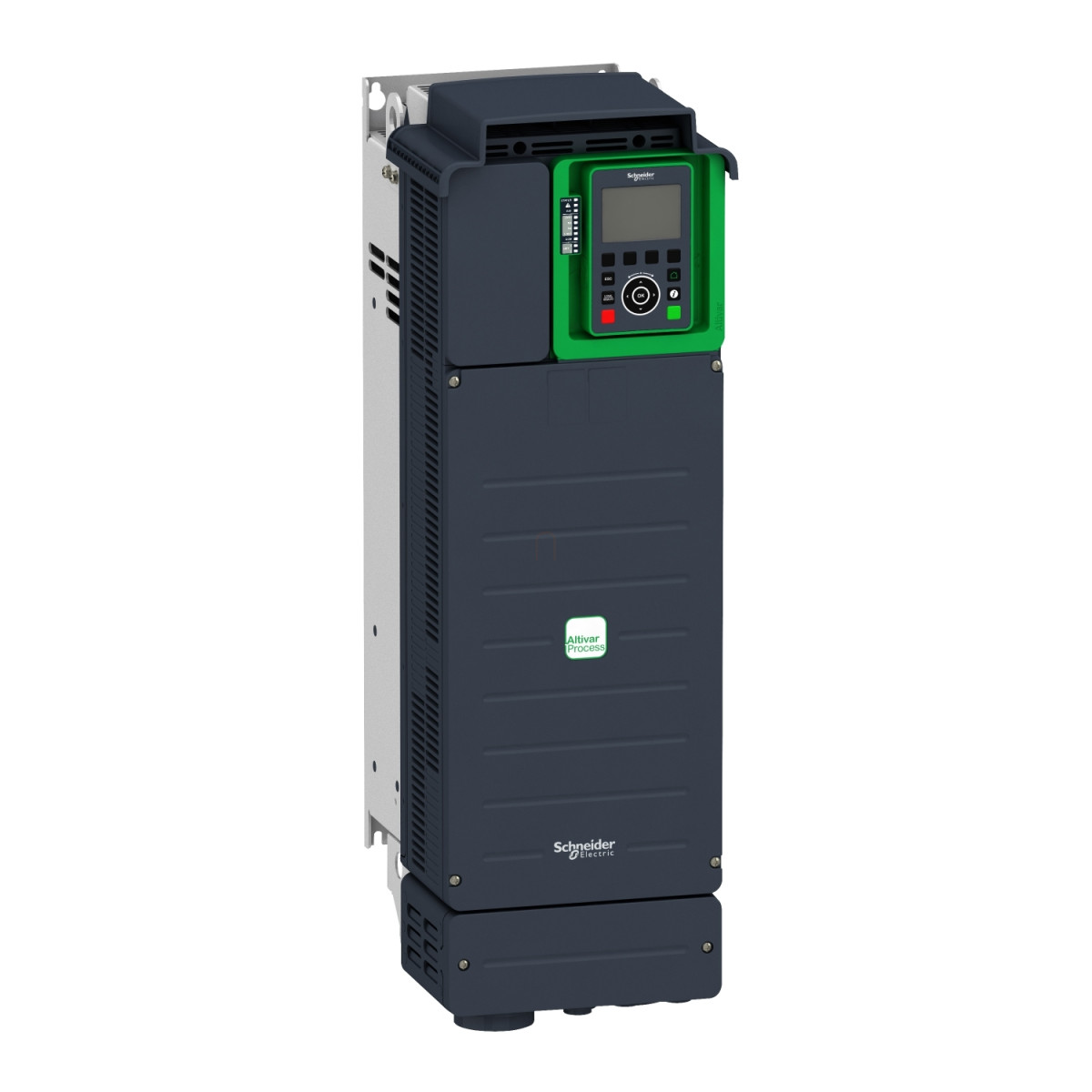

Az Altivar Process ATV900 sorozat ATV930D22M3 típusú frekvenciaváltója egy rendkívül sokoldalú és megbízható eszköz, amelyet kifejezetten ipari folyamatirányítási alkalmazásokhoz fejlesztettek ki. Ez a 22 kW-os, 200-240 V-os háromfázisú tápellátással rendelkező készülék tökéletes választás mind aszinkron, mind szinkron motorok vezérléséhez, ahol pontos sebesség- és nyomatékszabályozásra van szükség.
A Schneider Electric által gyártott ATV930D22M3 frekvenciaváltó számos kiemelkedő tulajdonsággal rendelkezik. Az eszköz IP21 védettséggel rendelkezik, amely megfelelő védelmet nyújt a por és csepegő víz ellen. A beépített fékezőegység jelentősen növeli a dinamikus fékezési képességet, ami különösen előnyös olyan alkalmazásoknál, ahol gyakori indítás-megállítás vagy gyors lassítás szükséges. A normál üzemmódban 92,6 A, nehéz üzemmódban 78,4 A folyamatos kimeneti áramot biztosít, amely széles teljesítménytartományt fed le különböző alkalmazási igényekhez.
A kommunikációs lehetőségek terén is kiemelkedő ez a frekvenciaváltó, hiszen alapértelmezetten támogatja a Modbus soros, Modbus TCP és EtherNet/IP protokollokat. Opcionálisan bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (különböző csatlakozási lehetőségekkel) és Ethernet Powerlink kommunikációs modulokkal is. A rugalmas bővíthetőség érdekében három bővítőhely (A, B és C slot) áll rendelkezésre különböző funkcionális modulok számára, beleértve a digitális és analóg I/O bővítőmodulokat, relé bővítőmodulokat, valamint különféle enkóder interfész modulokat. Ez a rugalmasság lehetővé teszi a rendszer későbbi igényekhez való alkalmazkodását anélkül, hogy a fő komponenseket cserélni kellene.
A vezérlési funkciók területén az ATV930D22M3 kiemelkedő teljesítményt nyújt. A készülék támogatja a négynegyedes üzemeltetést, ami lehetővé teszi a motor hajtását és fékezését mindkét forgásirányban. Mind az aszinkron, mind a szinkron motorok esetében többféle vezérlési profilt kínál (változó nyomaték standard, optimalizált nyomaték mód, állandó nyomaték standard az aszinkron motorokhoz, valamint állandóan gerjesztett mágnes motor és szinkron reluktancia motor vezérlési módok a szinkron motorokhoz). A maximális kimeneti frekvencia 599 Hz, amely rendkívül széles fordulatszám-tartományt tesz lehetővé. A gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-től 9999 másodpercig terjedő tartományban, így rendkívül finom és pontos mozgásvezérlés valósítható meg. A motor csúszáskompenzálása automatikusan működik a terheléstől függetlenül, vagy igény szerint kikapcsolható. A kapcsolási frekvencia 2-16 kHz között állítható, ami lehetővé teszi az optimális kompromisszumot a motor zajszintje és a frekvenciaváltó veszteségei között.
Schneider Electric Altivar Process ATV930 - ATV930D22M3 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: Frekvenciaváltó
Termékvariáns: Standard verzió, beépített fékezőegységgel
Alkalmazási terület: Ipari alkalmazás
Rendeltetés: Aszinkron motorok, Szinkron motorok
Hálózati fázisok száma: 3 fázis
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Folyamatos kimeneti áram: 92,6 A 4 kHz-nél normál terhelés esetén, 78,4 A 4 kHz-nél nagy terhelés esetén
Névleges kimeneti áram: 92,6 A
Névleges tápfeszültség: 200...240 V
Motorteljesítmény: 22,0 kW normál terhelés esetén, 18,5 kW nagy terhelés esetén
Hálózati frekvencia: 50...60 Hz
Hálózati áram: 76,0 A 200 V-nál (normál terhelés), 64,8 A 200 V-nál (nagy terhelés), 64,3 A 240 V-nál (normál terhelés), 54,5 A 240 V-nál (nagy terhelés)
Maximális bemeneti áram: 76,0 A
Maximális kimeneti feszültség: 240,0 V
Látszólagos teljesítmény: 26,7 kVA 240 V-nál (normál terhelés), 22,7 kVA 240 V-nál (nagy terhelés)
Maximális tranziens áram: 111,1 A 60 s-ig (normál terhelés), 117,6 A 60 s-ig (nagy terhelés)
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, Modbus TCP, EtherNet/IP
Adatátviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen különböző csatlakozási lehetőségekkel, digitális és analóg I/O bővítőmodulok, enkóder interfész modulok
Védelmek és biztonsági funkciók
EMC szűrő: Integrált, EMC lemez opcióval
IP védettségi fokozat: IP21
UL védelmi fokozat: UL type 1
Biztonsági funkciók: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe Brake Management (SBC/SBT)
Fizikai jellemzők
Szélesség: 226 mm
Magasság: 673 mm
Mélység: 274 mm
Nettó tömeg: 27,3 kg
Bemenetek és kimenetek
Diszkrét bemenetek száma: 10
Diszkrét kimenetek száma: 2
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenet száma: 3
Környezeti paraméterek
Üzemi hőmérséklet: -15...50 °C (derating nélkül), 50...60 °C (derating-gel)
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi magasság: ≤ 1000 m derating nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Üzemi pozíció: Függőleges ±10 fok
