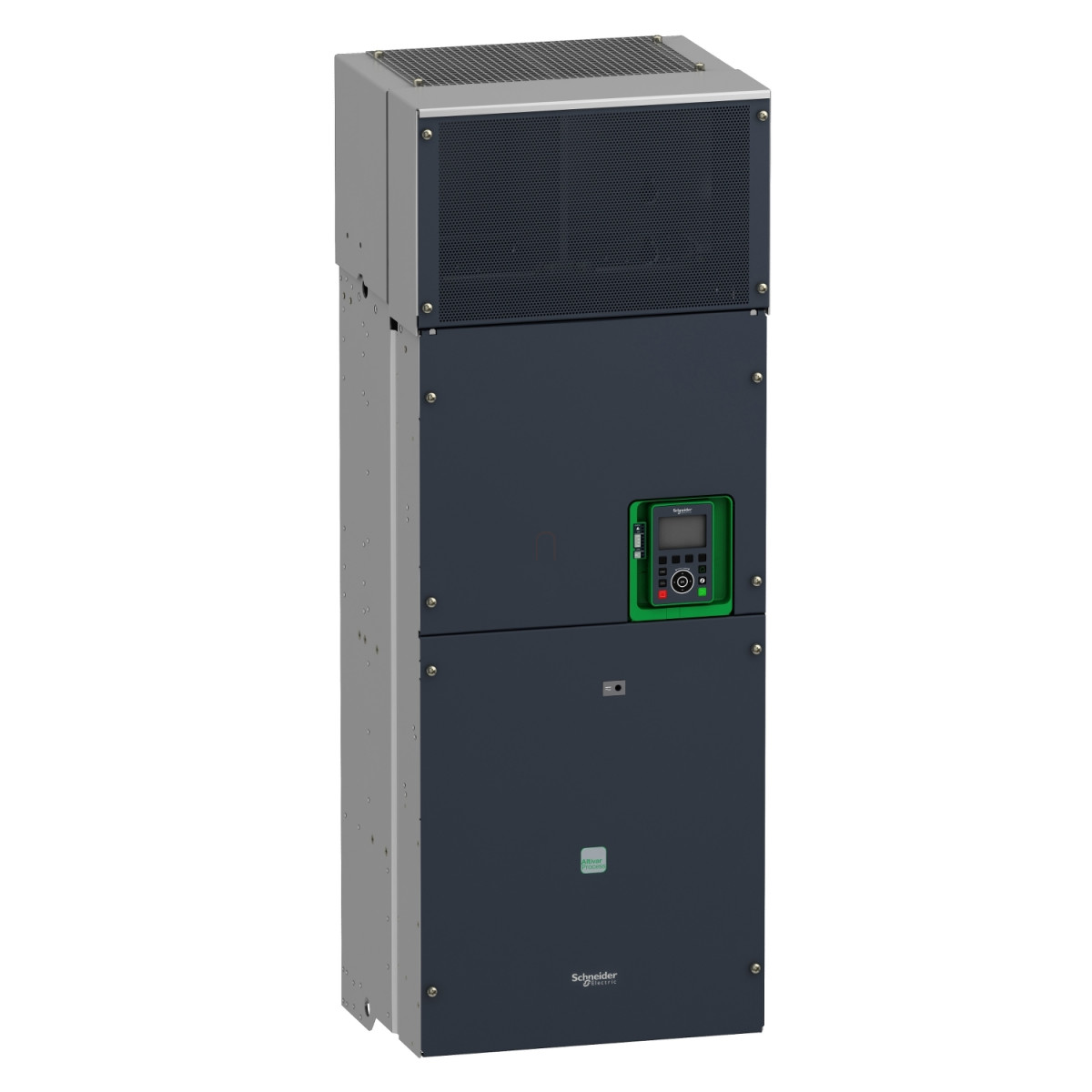

Az Altivar Process ATV900 sorozatú frekvenciaváltó, konkrétan az ATV930C22N4C modell egy prémium kategóriás, ipari folyamatirányításra optimalizált hajtás a Schneider Electric kínálatából. Ez a nagy teljesítményű változat kiválóan alkalmazható olyan ipari környezetben, ahol szinkron vagy aszinkron motorok precíz szabályozására van szükség, akár 220 kW teljesítményig.
Az ATV930C22N4C típusú frekvenciaváltó IP00 védettségi szinttel rendelkezik, így kapcsolószekrénybe építése javasolt. Falra szerelhető kivitelben készül, standard verzió fékező egység nélkül. A készülék 3 fázisú, 400-480 V-os hálózatról táplálható, a hálózati feszültség megengedett ingadozása ±10%, míg a frekvencia tolerancia ±5%. Normál terhelés esetén 427 A, nagy terhelés esetén 302 A folyamatos kimeneti áramot biztosít 2,5 kHz kapcsolási frekvencia mellett.
Kommunikációs lehetőségek tekintetében rendkívül sokoldalú, alapkiépítésben támogatja a Modbus soros, EtherNet/IP és Modbus TCP protokollokat. Opcionális kommunikációs modulokkal bővíthető Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollokkal is. A bővítőhelyekre digitális és analóg I/O bővítőmodulok, relékimeneti modulok, valamint különböző enkóder interfész modulok szerelhetők. Ez a rugalmasság lehetővé teszi a hajtás tökéletes illesztését a legkülönfélébb automatizálási rendszerekhez.
A készülék maximális kimeneti frekvenciája 599 Hz, a kapcsolási frekvencia 1-8 kHz között állítható. Fejlett motorszabályozási algoritmusokkal rendelkezik, támogatja a változó nyomaték, állandó nyomaték és optimalizált nyomaték üzemmódokat aszinkron motorokhoz, valamint vezérelhet állandó mágneses és szinkron reluktancia motorokat is. A fordulatszám-szabályozás lineárisan állítható gyorsítási és lassítási meredekséggel rendelkezik 0,01-9999 s tartományban. A szabályozási kör állítható PID szabályozóval van ellátva, ami lehetővé teszi a precíz folyamatirányítást.
A biztonságot szolgálják az integrált védelmi funkciók, mint a termikus védelem, túláram védelem, motor fázisvesztés védelem, túlfeszültség és alulfeszültség védelem, valamint a beépített Safe Torque Off (STO) funkció. A készülék emellett támogatja a Safe Limited Speed (SLS), Safe brake management (SBC/SBT) és Safe Stop 1 (SS1) biztonsági funkciókat is, melyek kritikus alkalmazásokban életbevágóak lehetnek. A különböző védelmi funkciók átfogó védelmet biztosítanak mind a motor, mind a hajtás számára az esetleges üzemzavarokkal szemben.
A hajtás fizikai méretei: 440 mm széles, 1195 mm magas és 380 mm mély. Beépített EMC szűrővel rendelkezik, és opcionálisan EMC lemezzel is kiegészíthető a szigorúbb elektromágneses kompatibilitási követelmények teljesítéséhez. A termék teljes körű minőségbiztosítási tanúsítványokkal rendelkezik, megfelel a CSA, TÜV és UL előírásoknak, valamint CE jelöléssel ellátott. A készülék széles környezeti hőmérséklet tartományban (-10...40 °C teljesítménycsökkenés nélkül, 40...60 °C teljesítménycsökkenéssel) és akár 3000 m tengerszint feletti magasságig üzemeltethető (1000 m felett 1% áramerősség-csökkenés 100 méterenként).
Schneider Electric Altivar Process ATV930 - ATV930C22N4C - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Termék specifikus alkalmazás: Ipari folyamatirányítás
Termék vagy komponens típus: Frekvenciaváltó
Változat: Standard verzió, fékchopper nélkül
Alkalmazás: Ipari alkalmazás
Felhasználási cél: Szinkron motorok, aszinkron motorok
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség: 380...480 V (± 10%)
Hálózati frekvencia: 50...60 Hz (± 5%)
Névleges kimeneti áram: 427.0 A
Alapáram nagy terhelésen: 302.0 A
Alapáram alacsony terhelésen: 427.0 A
Motor teljesítmény: 220.0 kW normál terhelésre, 160.0 kW nagy terhelésre
Látszólagos teljesítmény: 247 kVA 480 V-on (normál terhelés), 187 kVA 480 V-on (nagy terhelés)
Maximális kimeneti feszültség: 480.0 V
Maximális kimeneti frekvencia: 599 Hz
Kapcsolási frekvencia: 1...8 kHz állítható, 2.5...8 kHz teljesítménycsökkentéssel
Névleges kapcsolási frekvencia: 2.5 kHz
Kommunikációs portok és protokollok
Kommunikációs port protokoll: Modbus soros, EtherNet/IP, Modbus TCP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén, 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Csere mód: Félduplex, teljes duplex, autonegotiáció Ethernet IP/Modbus TCP esetén
Adatformátum: 8 bit, konfigurálható páratlan, páros vagy paritás nélküli Modbus soros esetén
Fizikai jellemzők
Szerelési mód: Fali szerelés
IP védettségi fokozat: IP21
Védettségi fokozat: UL 1-es típus
Méretek: 440 mm szélesség, 1195 mm magasság, 380 mm mélység
Nettó tömeg: 172 kg
Környezeti jellemzők
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig földeléshez
Zajszint: 73 dB a 86/188/EEC szerint
Rezgésállóság: 1.5 mm csúcstól csúcsig (f= 2...13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti üzemi hőmérséklet: -10...40 °C (teljesítménycsökkenés nélkül), 40...60 °C (teljesítménycsökkenéssel)
Üzemeltetési magasság: <= 1000 m teljesítménycsökkenés nélkül, 1000...3000 m 1% áramcsökkenéssel 100 méterenként
Biztonsági funkciók
Safe Torque Off (STO): Igen
Safe Limited Speed (SLS): Igen
Safe brake management (SBC/SBT): Igen
Safe Stop 1 (SS1): Igen
Szabványok és tanúsítványok
Termék tanúsítványok: CSA, TÜV, UL
Jelölés: CE
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
