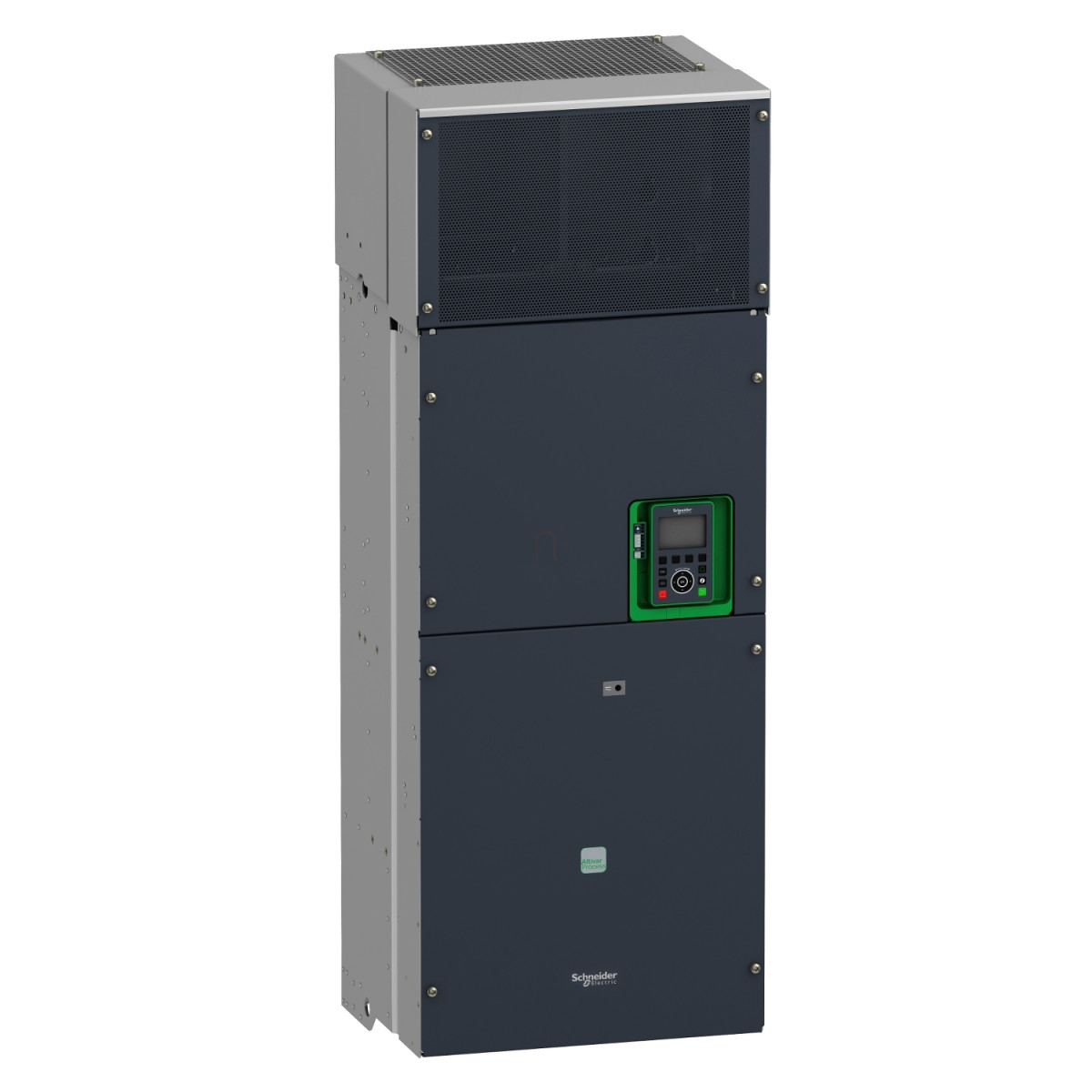

Az Altivar Process ATV900 frekvenciaváltó családból származó ATV930C22N4 egy 220 kW-os, IP00 védettségi fokozatú, falra szerelhető készülék, amely kifejezetten ipari alkalmazások követelményeire lett optimalizálva. Ez a nagyteljesítményű, 400-480 V-os, 3 fázisú frekvenciaváltó beépített fékező egységgel rendelkezik, amely hatékonyabb motorvezérlést tesz lehetővé.
A Schneider Electric ATV930C22N4 frekvenciaváltót kettős üzemi jellemzőkkel tervezték: normál üzemben 220 kW motorteljesítményt, nehéz üzemben pedig 160 kW teljesítményt képes leadni. A készülék kimeneti árama normál üzemben 427 A, nehéz üzemben 302 A (2,5 kHz-es kapcsolási frekvencián), miközben a névleges bemeneti feszültség 380-480 V között változhat. A készülék támogatja mind az aszinkron, mind a szinkron motorok vezérlését, így rendkívül sokoldalú megoldást jelent különböző ipari alkalmazásokhoz.
A kommunikáció terén az ATV930C22N4 rendkívül rugalmas: alapkiépítésben támogatja a Modbus soros, Modbus TCP és EtherNet/IP protokollokat. Opcionális kommunikációs modulokkal tovább bővíthető a csatlakozási lehetőségek köre, többek között Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen és Ethernet Powerlink protokollokkal. Továbbá digitális és analóg I/O bővítőmodulok, relékimeneti bővítőmodulok és különféle enkóder interfészek (digitális, analóg, resolver) is csatlakoztathatók a készülékhez.
A készülék számos fejlett motor vezérlési lehetőséget kínál, beleértve az állandó nyomaték, változó nyomaték és optimalizált nyomaték üzemmódokat aszinkron motorokhoz, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését is. A maximális kimeneti frekvencia 599 Hz, és a készülék 4 kvadráns működésre képes. A gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-9999 másodperc között, és a készülék támogatja a motor csúszáskompenzációt is. A kapcsolási frekvencia 1-8 kHz között állítható, 2,5 kHz-es névleges értékkel, magasabb frekvenciákon teljesítmény-leszabályozással.
Az ATV930C22N4 fejlett biztonsági funkciókat is kínál, mint a STO (Safe Torque Off), SLS (Safely Limited Speed), SBC/SBT (Safe brake management) és SS1 (Safe Stop 1). Ezek a biztonsági funkciók megfelelnek az IEC 61508 és EN 13849-1 szabványoknak. A készülék átfogó védelmi rendszerekkel van ellátva mind a motor, mind a hajtás védelme érdekében, beleértve a túlmelegedés, túláram, túlfeszültség, fáziskiesés és egyéb hibák elleni védelmet.
Fizikai jellemzőit tekintve a készülék méretei 440 mm (szélesség) x 1195 mm (magasság) x 380 mm (mélység), tömege pedig 172 kg. IP00 védettségi fokozattal rendelkezik, de UL Type 1 védelmi fokozattal is kompatibilis. A készülék zaja 73 dB, és rezgésállósága megfelel az IEC 60068-2-6 szabványnak. Működési hőmérséklet-tartománya -10°C-tól 40°C-ig terjed leszabályozás nélkül, és 40°C-60°C között leszabályozással. A megengedett tengerszint feletti magasság 1000 m leszabályozás nélkül, és 1000-3000 m között 100 méterenként 1%-os áramleszabályozással.
Schneider Electric Altivar Process ATV930 - ATV930C22N4 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Típus: ATV930C22N4
Alkalmazási terület: Ipari folyamatvezérlés
Termék típusa: Frekvenciaváltó
Változat: Standard verzió, beépített fékezőegységgel
Motor típusok: Aszinkron motorok, szinkron motorok
Villamos jellemzők
Névleges tápfeszültség: 380...480 V (±15...10%)
Hálózati fázisszám: 3 fázis
Hálózati frekvencia: 50...60 Hz (±5%)
Névleges kimeneti áram: 427 A
Folyamatos kimeneti áram: 302 A 2,5 kHz-en nehéz üzemi terhelésnél; 427 A 2,5 kHz-en normál terhelésnél
Motor teljesítmény: 220 kW normál üzemnél, 160 kW nehéz üzemnél
Max. kimeneti frekvencia: 599 Hz
Max. kimeneti feszültség: 480 V
Max. bemeneti áram: 397 A
Látszólagos teljesítmény: 247 kVA 480 V-nál (normál üzem), 187 kVA 480 V-nál (nehéz üzem)
Kapcsolási frekvencia: 1...8 kHz állítható, 2,5 kHz névleges
Kommunikáció
Kommunikációs protokollok: Modbus soros, Modbus TCP, EtherNet/IP
Átviteli sebesség: 10/100 Mbit/s Ethernet IP/Modbus TCP esetén; 4.8, 9.6, 19.2, 38.4 kbit/s Modbus soros esetén
Opcionális modulok: Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen (daisy chain RJ45, SUB-D 9, csavaros csatlakozós), Ethernet Powerlink
I/O jellemzők
Diszkrét bemenetek: 10 db (DI1...DI8 programozható, 24V DC; DI7, DI8 impulzus bemenetként is használható; STOA, STOB biztonsági leállításhoz)
Diszkrét kimenetek: 2 db (programozható logikai vagy impulzus kimenetként)
Analóg bemenetek: 3 db (AI1, AI2, AI3 szoftveresen konfigurálható 0-10V DC vagy 0-20mA/4-20mA)
Analóg kimenetek: 2 db (AQ1, AQ2 szoftveresen konfigurálható 0-10V DC vagy 0-20mA)
Relé kimenetek: 3 db (R1 hibarelé NO/NC, R2, R3 szekvenciális relék NO, elektromos élettartam 100000-1000000 ciklus)
Motorvezérlési funkciók
Aszinkron motor vezérlési profilok: Állandó nyomaték standard, változó nyomaték standard, optimalizált nyomaték üzemmód
Szinkron motor vezérlési profilok: Állandó mágneses motor, szinkron reluktancia motor
Gyorsítási/lassítási rámpák: Lineáris, 0,01...9999 s között külön állítható
Motorcsúszás kompenzáció: Állítható, automatikus terhelés függvényében, állandó mágneses motor esetén nem elérhető, kikapcsolható
4 kvadránsos működés: Igen
Fékezés leálláshoz: DC injektálással
Biztonsági funkciók
Biztonsági funkciók: STO (Safe Torque Off), SLS (Safely Limited Speed), SBC/SBT (Safe brake management), SS1 (Safe Stop 1)
Védelmek
Védelmi típusok: Termikus védelem (motor, hajtás), biztonságos nyomatéklekapcsolás, motorfázis szakadás, túláram, kimeneti túlfeszültség, rövidzárlat elleni védelem, DC busz túlfeszültség, tápellátási túl- és alfeszültség, tápfázis kiesés, túlsebesség, vezérlőáramköri szakadás
Fizikai jellemzők
IP védettségi fokozat: IP00
Védelmi fokozat: UL type 1
Szerelési mód: Falra szerelhető
Működési helyzet: Függőleges ±10 fok
Szélesség: 440 mm
Magasság: 1195 mm
Mélység: 380 mm
Zajszint: 73 dB a 86/188/EEC szerint
Rezgésállóság: 1,5 mm csúcstól csúcsig (f=2...13 Hz) az IEC 60068-2-6 szerint; 1 gn (f=13...200 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Környezeti paraméterek
Üzemi hőmérséklet: -10...40 °C (leszabályozás nélkül), 40...60 °C (leszabályozási tényezővel)
Üzemi tengerszint feletti magasság: ≤1000 m leszabályozás nélkül, 1000...3000 m 100 méterenként 1% áramleszabályozással
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Kémiai szennyeződés elleni védelem: 3C2 osztály az IEC 60721-3-3 szerint
Porszennyezés elleni védelem: 3S2 osztály az IEC 60721-3-3 szerint
Maximum THDI: <48% teljes terhelésnél az IEC 61000-3-12 szerint
Szabványok és tanúsítványok
Szabványok: UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 60721-3, IEC 61508, IEC 13849-1
Termék tanúsítványok: CSA, TÜV, UL
Jelölés: CE
