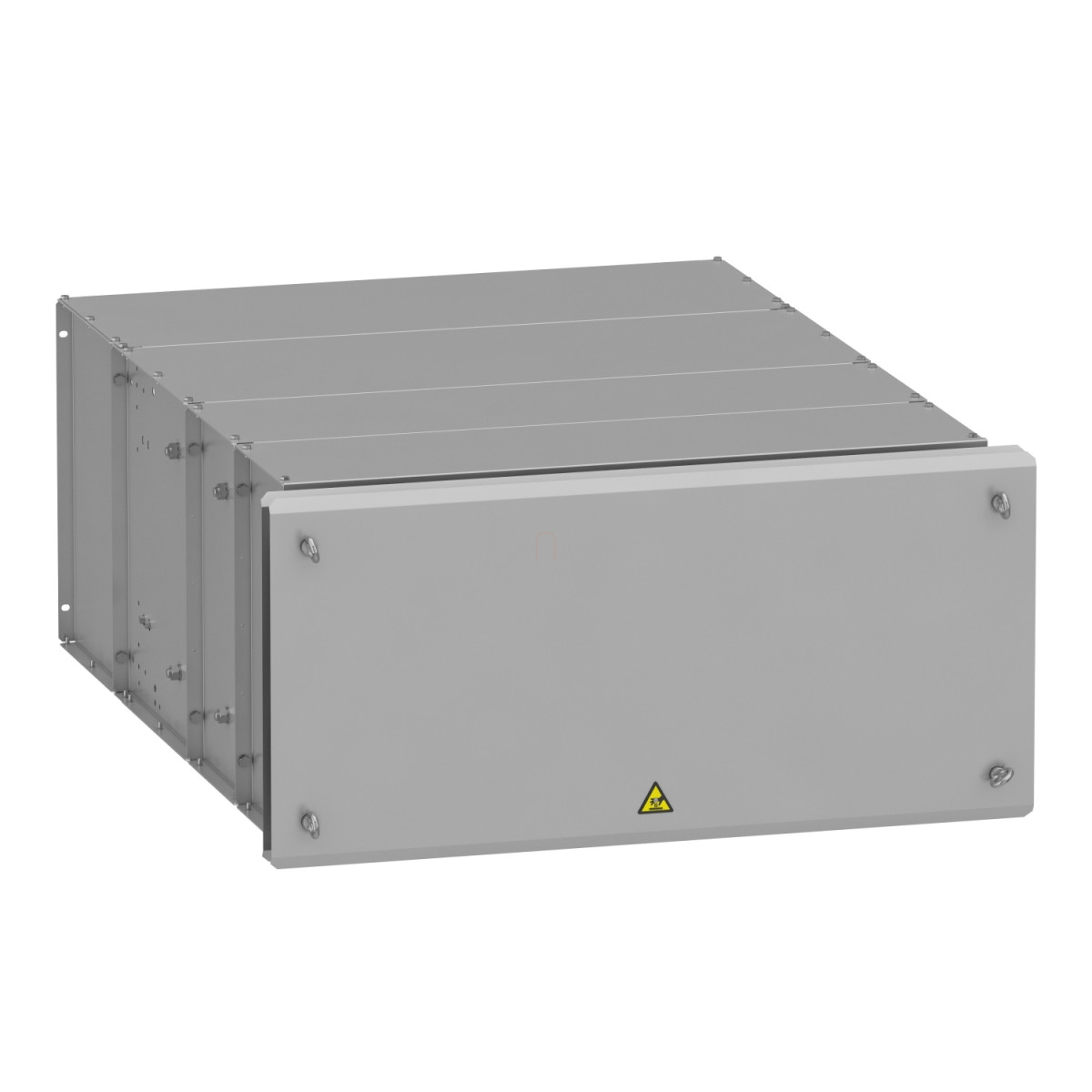

A Schneider Electric VW3A7756 egy nagy teljesítményű fékellenállás, amely az Altivar Machine ATV340 és Altivar Process ATV900 sorozatú frekvenciaváltókhoz lett tervezve. Ez a speciális braking resistor alapvető fontosságú komponens a frekvenciaváltós rendszerekben, ahol hatékony fékezésre és energiaelnyelésre van szükség a motor lassításakor vagy leállításakor.
A VW3A7756 fékellenállás 5 Ohm ellenállással és 32 kW átlagos teljesítménnyel rendelkezik 50 °C környezeti hőmérsékleten. Az eszköz rendkívül robusztus kialakítású, IP23 védettségi szinttel, ami megfelelő védelmet biztosít szilárd tárgyak és vízcseppek ellen, ugyanakkor lehetővé teszi a hatékony hőleadást. Az ellenállás 24 V DC és 250 V AC névleges üzemi feszültséggel működik, így különböző alkalmazási környezetekben használható.
Ez a fékellenállás különösen alkalmas nagy teljesítményű alkalmazásokhoz, és széleskörű kompatibilitást kínál különböző Schneider Electric frekvenciaváltó modellekkel. Többek között kompatibilis az ATV930 fali kivitelű változataival 75 kW-tól 160 kW-ig a 380...480 V-os tartományban, valamint a 22 kW-tól 45 kW-ig terjedő 200...240 V-os modellekkel. Emellett használható az ATV950 75 kW-os és az ATV340 55 kW-os változataival is. Nagyobb teljesítményigény esetén a VW3A7756 fékellenállás párhuzamosan is kapcsolható: a 220 kW és 250 kW teljesítményű frekvenciaváltókhoz 3 darab, míg a 310 kW teljesítményű egységekhez 4 darab ellenállás együttes használata javasolt.
A VW3A7756 fékellenállás különböző terhelési ciklusokra van méretezve. Severe cycle (heavy duty) üzemmódban képes <54 másodperces fékezést biztosítani 100% fékezési nyomatékkal 120 másodperces cikluson belül, vagy <6 másodperces fékezést akár 165% fékezési nyomatékkal ugyancsak 120 másodperces cikluson belül. A termék további speciális fékezési ciklusokat is támogat 150% fékezési nyomatékkal különböző teljesítményszinteken, például 220 kW, 250 kW vagy 315 kW frekvenciaváltó teljesítmény esetén. Ez a sokoldalúság lehetővé teszi a rendszer optimalizálását a konkrét alkalmazási követelményekhez.
A VW3A7756 fékellenállás műszaki kialakítása több védelmi funkcióval rendelkezik. A termikus védelmet a frekvenciaváltón vagy a hőmérséklet-szabályozó kapcsolón keresztül biztosítja, amely 120 °C-on aktiválódik. Az elektromos csatlakoztatáshoz a készülék terminálokkal rendelkezik legfeljebb 2,5 mm² / AWG 12 vezetékek számára a hőmérséklet-szabályozó kapcsolóhoz, valamint M12-es csatlakozósínnel a frekvenciaváltó felé. A termék fizikai méretei: 540 mm szélesség, 1285 mm magasság, 1060 mm mélység, és nettó tömege 126 kg. Az üzemi hőmérséklet-tartománya 0...50 °C, míg tárolási hőmérséklet-tartománya -25...70 °C.
Schneider Electric Altivar Process ATV900 - VW3A7756 - fékellenállás műszaki adatok
Fő jellemzők
Terméktípus: Fékellenállás
Kompatibilitás: Altivar Machine ATV340, Altivar Process ATV900
Ohm érték: 5 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Átlagos elérhető teljesítmény: 32 kW 50 °C-on
IP védettségi fokozat: IP23
Kompatibilitás részletesen
Variable speed drive ATV930 fali kivitel 75 kW 380...480 V severe cycle
Variable speed drive ATV930 fali kivitel 110 kW 380...480 V severe cycle
Variable speed drive ATV930 fali kivitel 132 kW 380...480 V severe cycle
Variable speed drive ATV930 fali kivitel 160 kW 380...480 V severe cycle
Variable speed drive ATV930 fali kivitel 22 kW 200...240 V severe cycle
Variable speed drive ATV930 fali kivitel 30 kW 200...240 V severe cycle
Variable speed drive ATV930 fali kivitel 37 kW 200...240 V severe cycle
Variable speed drive ATV930 fali kivitel 45 kW 200...240 V severe cycle
Variable speed drive ATV950 fali kivitel 75 kW 380...480 V severe cycle
Variable speed drive ATV340 55 kW 380...480 V severe cycle
Terhelési ciklusok
Severe cycle (heavy duty) <54 s fékezés 100% fékezési nyomatékkal 120 s ciklusban
Severe cycle (heavy duty) <6 s fékezés 165% fékezési nyomatékkal 120 s ciklusban
Severe cycle (heavy duty) <6 s fékezés 150% fékezési nyomatékkal 120 s ciklusban frekvenciaváltó teljesítmény = 220 kW
Severe cycle (heavy duty) <6 s fékezés 150% fékezési nyomatékkal 120 s ciklusban frekvenciaváltó teljesítmény = 250 kW
Severe cycle (heavy duty) <6 s fékezés 150% fékezési nyomatékkal 120 s ciklusban frekvenciaváltó teljesítmény = 315 kW
Elektromos csatlakozás
Terminál, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 hőmérséklet-szabályozó kapcsolóhoz
M12 csatlakozósín frekvenciaváltóhoz
Védelem típusa
Termikus védelem frekvenciaváltón vagy hőmérséklet-szabályozó kapcsolón keresztül 120 °C-on
Fizikai jellemzők
Szélesség: 540 mm
Magasság: 1285 mm
Mélység: 1060 mm
Környezeti feltételek
Üzemi környezeti hőmérséklet: 0...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
