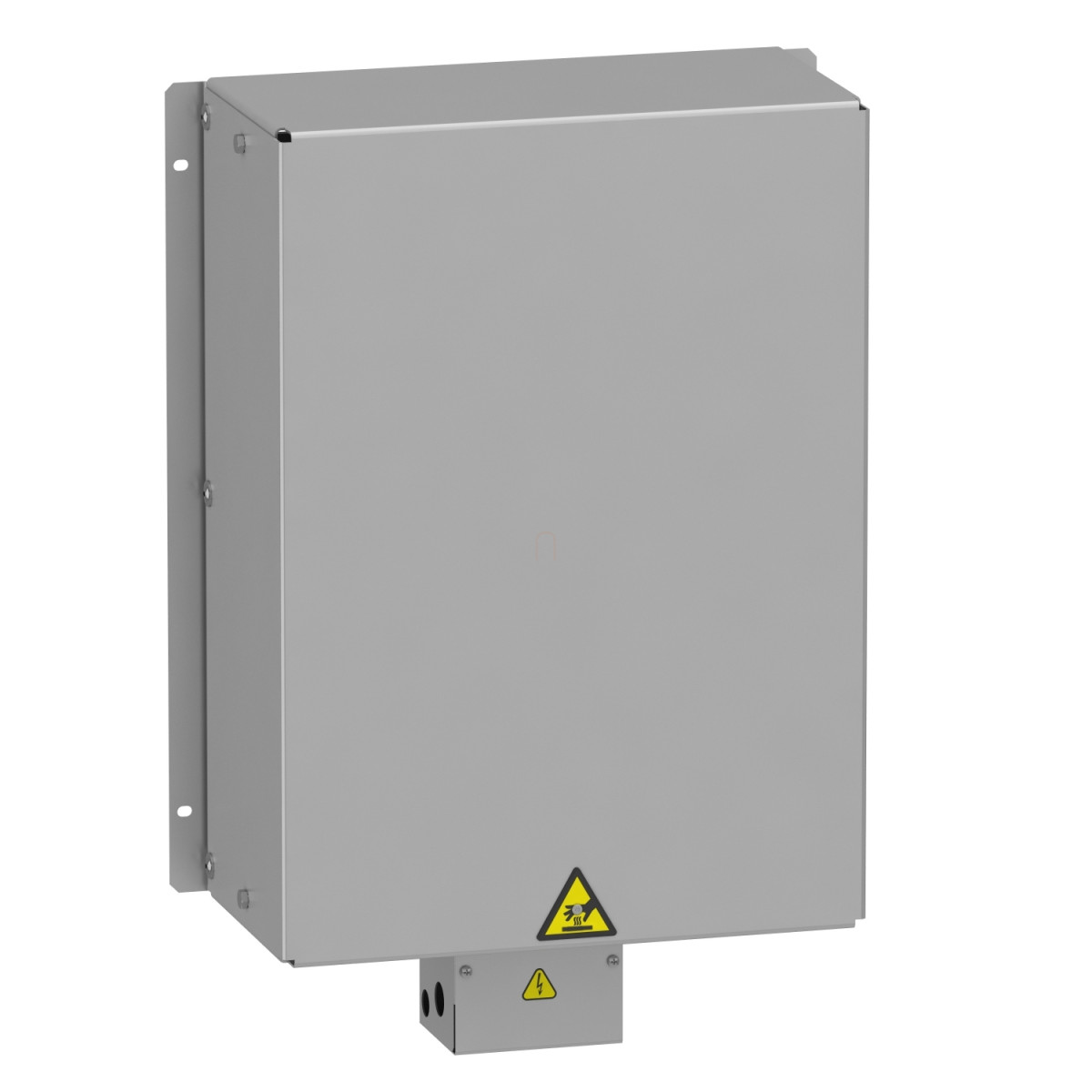

A VW3A7751 egy professzionális fékellenállás a Schneider Electric Altivar termékcsaládjához, amely kifejezetten az Altivar Machine ATV340 és Altivar Process ATV900 frekvenciaváltókhoz készült. Ez a 60 Ohm ellenállásértékű, 2,9 kW teljesítményű fékező komponens elengedhetetlen kiegészítő a motoros hajtások dinamikus fékezéséhez ipari környezetben.
A fékellenállás IP20 védettségi besorolással rendelkezik, ami alapvető védelmet biztosít az érintés ellen, valamint a 12,5 mm-nél nagyobb szilárd testek behatolása ellen. A termék 24 V DC és 250 V AC névleges üzemi feszültséggel rendelkezik, ami biztosítja a kompatibilitást a különböző Altivar frekvenciaváltó típusokkal. Az eszköz széles termékkompatibilitással büszkélkedhet: használható számos ATV930, ATV950 és ATV340 sorozatú frekvenciaváltóval, különböző teljesítményosztályokban, 200-240 V, 380-480 V, 500-690 V, illetve 600 V feszültségtartományokban.
A VW3A7751 fékellenállás két különböző terhelési ciklusban használható: nehéz (súlyos) ciklusban akár 54 másodperc fékezést biztosít 100% fékezőnyomatékkal egy 120 másodperces cikluson belül, vagy alternatívan 6 másodpercnyi fékezést 165% fékezőnyomatékkal, szintén 120 másodperces cikluson belül. Az átlagos rendelkezésre álló teljesítmény 2,9 kW 50°C környezeti hőmérsékleten. Az elektromos csatlakoztatást terminálok biztosítják, melyek legfeljebb 10 mm²/AWG 8 keresztmetszetű vezetékek fogadására alkalmasak a meghajtó felé, valamint legfeljebb 2,5 mm²/AWG 12 keresztmetszetű vezetékek csatlakoztathatók a hőmérséklet-szabályozó kapcsolóhoz. A védelmet a meghajtón vagy a 120°C-ra beállított hőmérséklet-szabályozó kapcsolón keresztüli hővédelem biztosítja.
A VW3A7751 fékellenállás fizikai méretei tekintélyesek: 390 mm szélesség, 570 mm magasság és 180 mm mélység, 8,3 kg nettó tömeggel. Üzemi környezeti hőmérséklet-tartománya 0...50°C, míg tárolási hőmérséklet-tartománya -25...70°C között van. A telepítési útmutatóban megadott szerelési és távolsági előírások betartása elengedhetetlen a megfelelő működéshez és a hőelvezetéshez. A fékellenállás felszerelésénél figyelembe kell venni a minimális távolságokat: minden oldalon legalább 100 mm (3,93 hüvelyk), valamint felül és alul minimum 50 mm (1,97 hüvelyk) szabad teret kell hagyni.
VW3A7751 fékellenállás műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Machine ATV340, Altivar Process ATV900
Terméktípus: Fékellenállás
Ohmos érték: 60 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Kompatibilitás
Kompatibilis az alábbi frekvenciaváltókkal:
- ATV930 fali rögzítésű 5,5 kW 380...480 V súlyos ciklus
- ATV930 fali rögzítésű 7,5 kW 380...480 V súlyos ciklus
- ATV930 fali rögzítésű 2,2 kW 200...240 V súlyos ciklus
- ATV950 fali rögzítésű 5,5 kW 380...480 V súlyos ciklus
- ATV950 fali rögzítésű 7,5 kW 380...480 V súlyos ciklus
- ATV340 4 kW 380...480 V súlyos ciklus
- ATV340 5,5 kW 380...480 V súlyos ciklus
- ATV930 7,5 kW 500...690 V súlyos ciklus
- ATV930 11 kW 500...690 V súlyos ciklus
- ATV930 10 hp 600 V súlyos ciklus
- ATV930 15 hp 600 V súlyos ciklus
Terhelhetőség
Terhelési ciklus: Súlyos ciklus (heavy duty) <54 s fékezés 100% fékezőnyomatékkal egy 120 s ciklusban
Súlyos ciklus (heavy duty) <6 s fékezés 165% fékezőnyomatékkal egy 120 s ciklusban
Átlagos rendelkezésre álló teljesítmény: 2,9 kW 50 °C-on
Elektromos csatlakozások
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
terminál, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
Védelmi típus: Hővédelem a meghajtón vagy a hőmérséklet-szabályozó kapcsolón keresztül 120 °C-on
Fizikai jellemzők
Szélesség: 390 mm (15.35 in.)
Magasság: 570 mm (22.44 in.)
Mélység: 180 mm (7.09 in.)
Nettó tömeg: 8,3 kg
Környezeti feltételek
IP védettségi fokozat: IP20
Környezeti levegő hőmérséklet tároláskor: -25...70 °C
Környezeti levegő hőmérséklet üzemelés közben: 0...50 °C
Telepítési tudnivalók
Minimális távolságok: minden oldalon legalább 100 mm (3,93 in.), felül és alul legalább 50 mm (1,97 in.)
