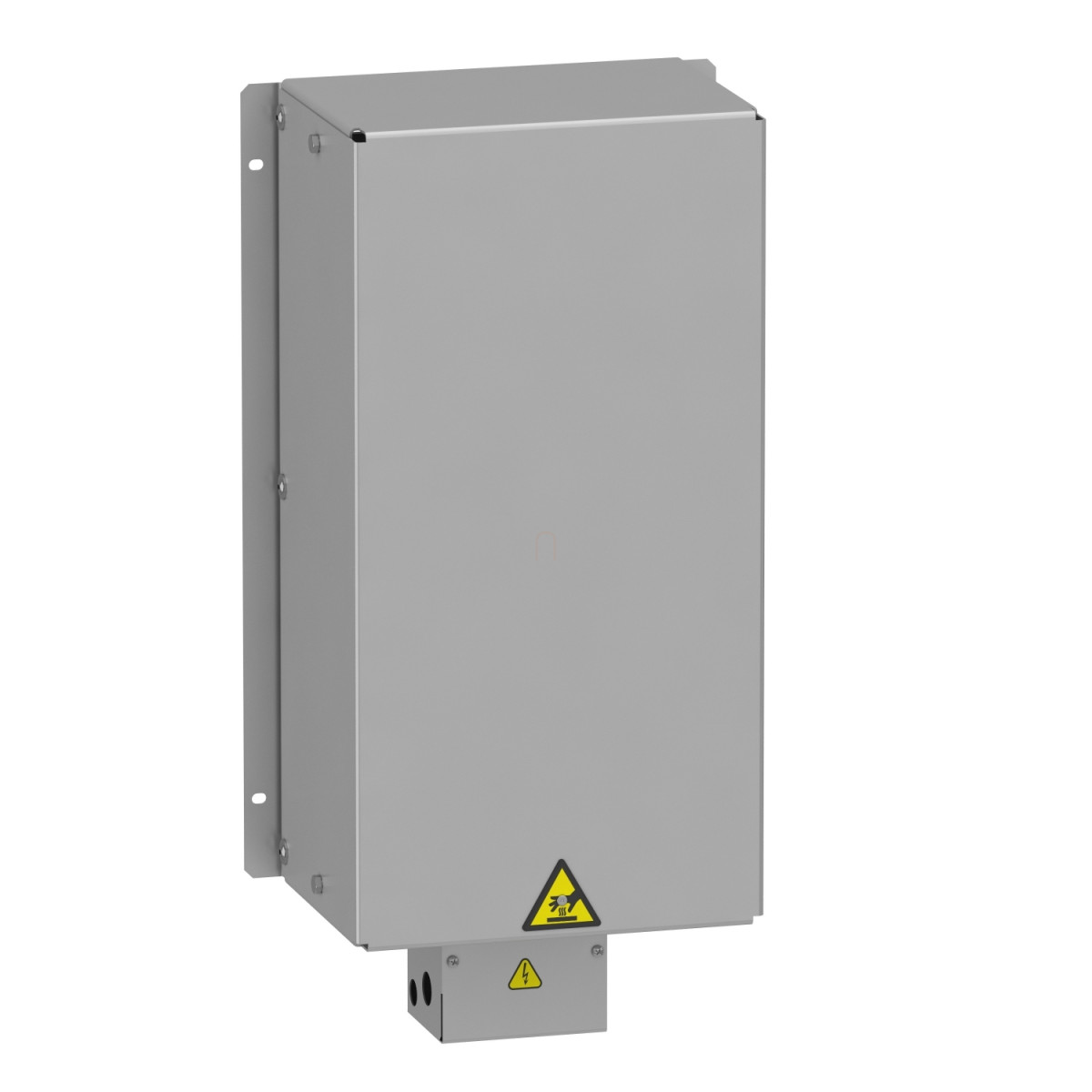

A Schneider Electric VW3A7750 frekvenciaváltókhoz használható fékellenállás, amely kifejezetten az Altivar termékcsaládok számára készült, kiváló megoldást kínál a hatékony motorfékezéshez. Ez a 100 Ohm ellenállás értékű, IP20 védettségű komponens tökéletesen kompatibilis az Altivar Machine ATV340 és Altivar Process ATV900 sorozatú frekvenciaváltókkal, így ideális választás ipari alkalmazásokhoz és fejlett hajtásrendszerekhez.
A VW3A7750 fékellenállás 1,7 kW átlagos teljesítményt biztosít 50 °C környezeti hőmérsékleten, és kétféle üzemciklust támogat: az egyik üzemmód szerint <54 másodperces fékezés 100% fékezőnyomatékkal 120 másodperces cikluson belül, míg a másik üzemmód <6 másodperces fékezés 165% fékezőnyomatékkal szintén 120 másodperces ciklusban. A készülék névleges működési feszültsége 24 V DC és 250 V AC. A termék számos frekvenciaváltó típussal használható, többek között az ATV930, ATV950 és ATV340 sorozatok különböző teljesítményű modelljeivel, amelyek 380-480 V-os és 500-690 V-os feszültségtartományokban működnek.
A VW3A7750 fékellenállás robusztus kivitelezésű, méretei: 290 mm szélesség, 570 mm magasság és 180 mm mélység. Az elektromos csatlakoztatás terminálokkal történik, a meghajtóhoz való csatlakoztatáshoz maximum 10 mm²/AWG 8 vezetékkeresztmetszet használható, míg a hőmérséklet-szabályozó kapcsolóhoz maximum 2,5 mm²/AWG 12 keresztmetszetű vezeték csatlakoztatható. A termék védelmi funkcióval is rendelkezik: a hővédelem biztosítható a frekvenciaváltón keresztül vagy a 120 °C-os hőmérséklet-szabályozó kapcsolóval. A biztonságos telepítéshez és üzemeltetéshez fontos betartani az előírt 100 mm-es minimális távolságokat az ellenállás körül, valamint a javasolt csatlakoztatási sémát követni, amely a dokumentációban részletesen megtalálható egy vagy két fékellenállás használata esetén is.
A VW3A7750 fékellenállás működési hőmérséklet-tartománya 0-50 °C, míg tárolási hőmérséklet-tartománya -25...70 °C. A termék alkalmazása különösen ajánlott olyan rendszerekben, ahol gyakori vagy intenzív fékezésre van szükség, például emelőberendezésekben, szállítószalagokban vagy nagy tehetetlenségű gépekben. A Schneider Electric VW3A7750 fékellenállással jelentősen javíthatod frekvenciaváltód teljesítményét és pontosságát fékezési műveletek során, miközben csökkentheted a rendszer mechanikai kopását és növelheted annak élettartamát.
Schneider Electric Altivar Process ATV900 - VW3A7750 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 100 Ohm, 1,7kW, IP20 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar
Kompatibilis sorozatok: Altivar Machine ATV340, Altivar Process ATV900
Terméktípus: Fékellenállás
Cikkszám: VW3A7750
Elektromos jellemzők
Ohmos érték: 100 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Átlagos rendelkezésre álló teljesítmény: 1,7 kW 50 °C-on
Üzemciklus: Intenzív ciklus (nagy terhelés) <54 s fékezés 100% féknyomatékkal 120 s ciklusra
Üzemciklus: Intenzív ciklus (nagy terhelés) <6 s fékezés 165% féknyomatékkal 120 s ciklusra
Kompatibilitás
Kompatibilis számos ATV930, ATV950 és ATV340 sorozatú frekvenciaváltóval különböző teljesítmény kategóriákban, 380...480 V és 500...690 V tartományban.
Csatlakoztatás és védelem
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
Védelmi típus: Hővédelem frekvenciaváltón keresztül vagy hőmérséklet-szabályozó kapcsolón 120 °C-nál
Fizikai jellemzők
IP védettségi fokozat: IP20
Szélesség: 290 mm
Magasság: 570 mm
Mélység: 180 mm
Környezeti feltételek
Üzemi környezeti hőmérséklet: 0...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Szerelés
Szerelési távolság: Minimum 100 mm minden oldalon
Szerelési orientáció: A dokumentációban megadott ajánlások szerint
