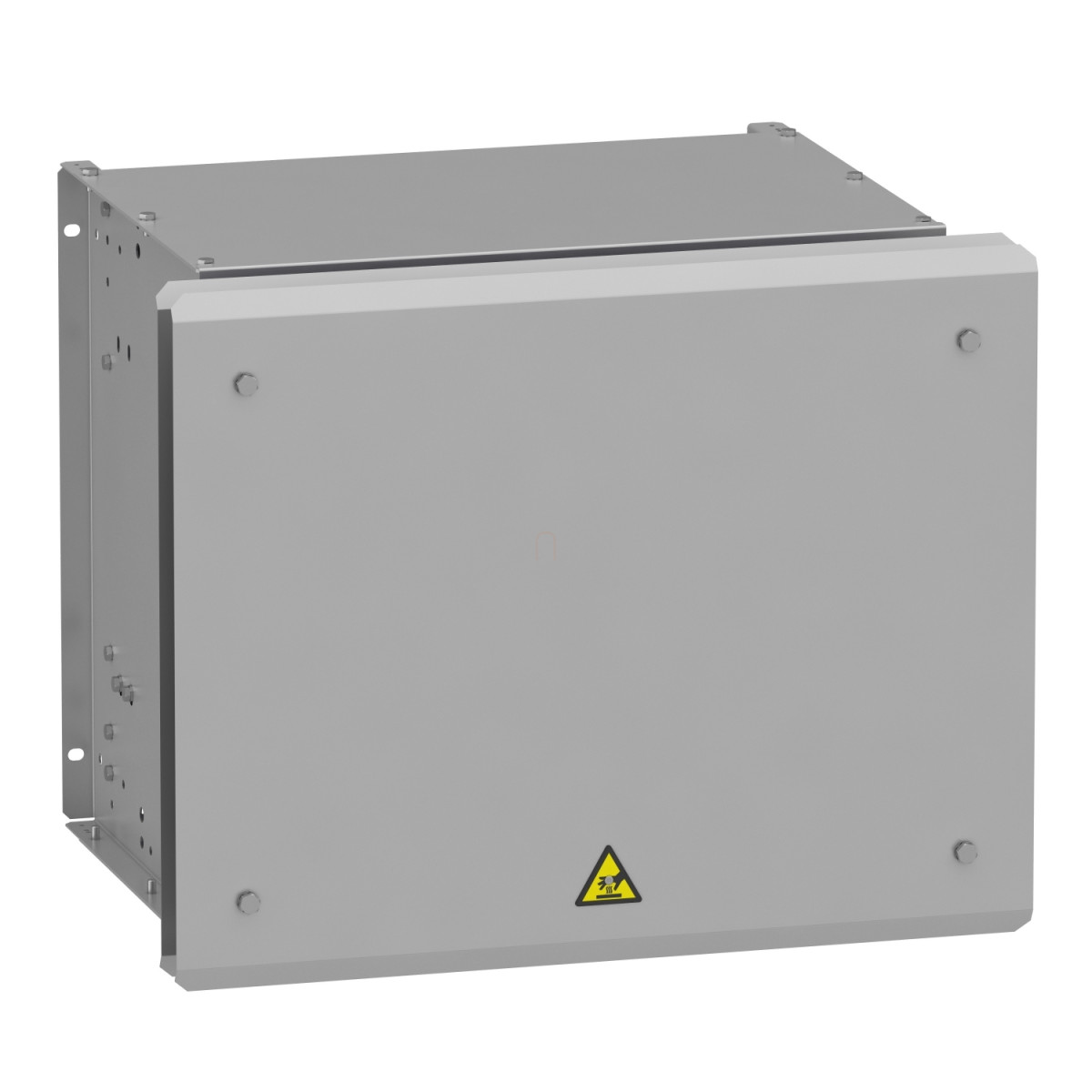

A Schneider Electric VW3A7745 fékellenállás egy kiváló minőségű, megbízható alkatrész, amelyet kifejezetten az Altivar Machine ATV340 és az Altivar Process ATV900 sorozatú frekvenciaváltókhoz fejlesztettek ki. Ez a 8 Ohm ellenállású fékellenállás lehetővé teszi a motor fékezési energiájának hatékony elnyelését, különösen gyors lassítások vagy nagy tehetetlenségű terhelések esetén.
A VW3A7745 fékellenállás 3,8 kW átlagteljesítményt biztosít 50 °C környezeti hőmérsékleten, így kiválóan alkalmas nagyobb teljesítményigényű alkalmazásokhoz. A termék IP23 védettségi fokozata megfelelő védelmet nyújt a por és a fröccsenő víz ellen, miközben lehetővé teszi a hatékony hűtést. Két különböző névleges üzemi feszültségen működtethető: 24 V DC vagy 250 V AC.
A termék széleskörű kompatibilitással rendelkezik, többek között az alábbi frekvenciaváltókkal használható: ATV930 fali kivitel 55 kW 380...480 V közepes ciklusú; ATV950 fali kivitel 55 kW 380...480 V közepes ciklusú; ATV340 45 kW 380...480 V közepes ciklusú; ATV930 45 kW 500...690 V közepes ciklusú; ATV930 55 kW 500...690 V közepes ciklusú; ATV930 60 lóerő 600 V közepes ciklusú; ATV930 75 lóerő 600 V közepes ciklusú. A VW3A7745 fékellenállás kétféle üzemciklusra van tervezve: közepes ciklus (normál terhelés) esetén <4 másodperces fékezés 135% fékezőnyomatékkal egy 40 másodperces ciklusban, illetve közepes ciklus (nagy terhelés) esetén <4 másodperces fékezés 165% fékezőnyomatékkal egy 40 másodperces ciklusban.
A fékellenállás elektromos csatlakoztatása kétféleképpen történik: terminál csatlakozás (maximális kapacitás: ≤ 2,5 mm² / AWG 12) a hőmérséklet-szabályozó kapcsolóhoz, valamint M8 csatlakozósín a meghajtóhoz. A túlmelegedés elleni védelmet a meghajtón keresztül vagy a 120 °C-os hőmérséklet-szabályozó kapcsoló biztosítja. A termék pontos méretei: 540 mm szélesség, 485 mm magasság és 650 mm mélység. A telepítésnél figyelembe kell venni a minimális 500 mm (19,7 hüvelyk) távolságot minden oldalon a megfelelő hűtés biztosításához. A csatlakoztatáshoz a termék adatlap részletes kapcsolási rajzot tartalmaz mind egy, mind két fékellenállás bekötéséhez, ahol az A1 a meghajtó vagy külső fékezőegység, A2 a fékellenállás, PA és PB pedig a DC busz csatlakozási pontjai.
Schneider Electric Altivar Process ATV900 - VW3A7745 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 8 Ohm, 3,8kW, IP23 műszaki adatok
Fő jellemzők
Kompatibilitás: Altivar Machine ATV340, Altivar Process ATV900
Termék típusa: Fékellenállás
Ohmos érték: 8 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Kiegészítő adatok
Termék kompatibilitás:
- Variable speed drive ATV930 fali kivitel 55 kW 380...480 V közepes ciklus
- Variable speed drive ATV950 fali kivitel 55 kW 380...480 V közepes ciklus
- Variable speed drive ATV340 45 kW 380...480 V közepes ciklus
- Variable speed drive ATV930 45 kW 500...690 V közepes ciklus
- Variable speed drive ATV930 55 kW 500...690 V közepes ciklus
- Variable speed drive ATV930 60 hp 600 V közepes ciklus
- Variable speed drive ATV930 75 hp 600 V közepes ciklus
Üzemciklus:
- Közepes ciklus (normál terhelés) <4 s fékezés 135% fékezőnyomatékkal egy 40 s ciklusban
- Közepes ciklus (nagy terhelés) <4 s fékezés 165% fékezőnyomatékkal egy 40 s ciklusban
Átlagos rendelkezésre álló teljesítmény: 3,8 kW 50°C-on
Elektromos csatlakoztatás:
- Terminál, csatlakozási kapacitás: ≤ 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
- M8 csatlakozósín a meghajtóhoz
Védelem típusa: Hővédelem a meghajtón keresztül vagy hőmérséklet-szabályozó kapcsoló 120°C-on
Méretek
Szélesség: 540 mm
Magasság: 485 mm
Mélység: 650 mm
Nettó tömeg: 25,5 kg
Környezet
IP védettségi fokozat: IP23
Környezeti levegő hőmérséklet tároláskor: -25...70 °C
Környezeti levegő hőmérséklet működés közben: 0...50 °C
Szerelés és csatlakoztatás
Minimális szerelési távolság: 500 mm (19,7 hüvelyk) minden oldalon
