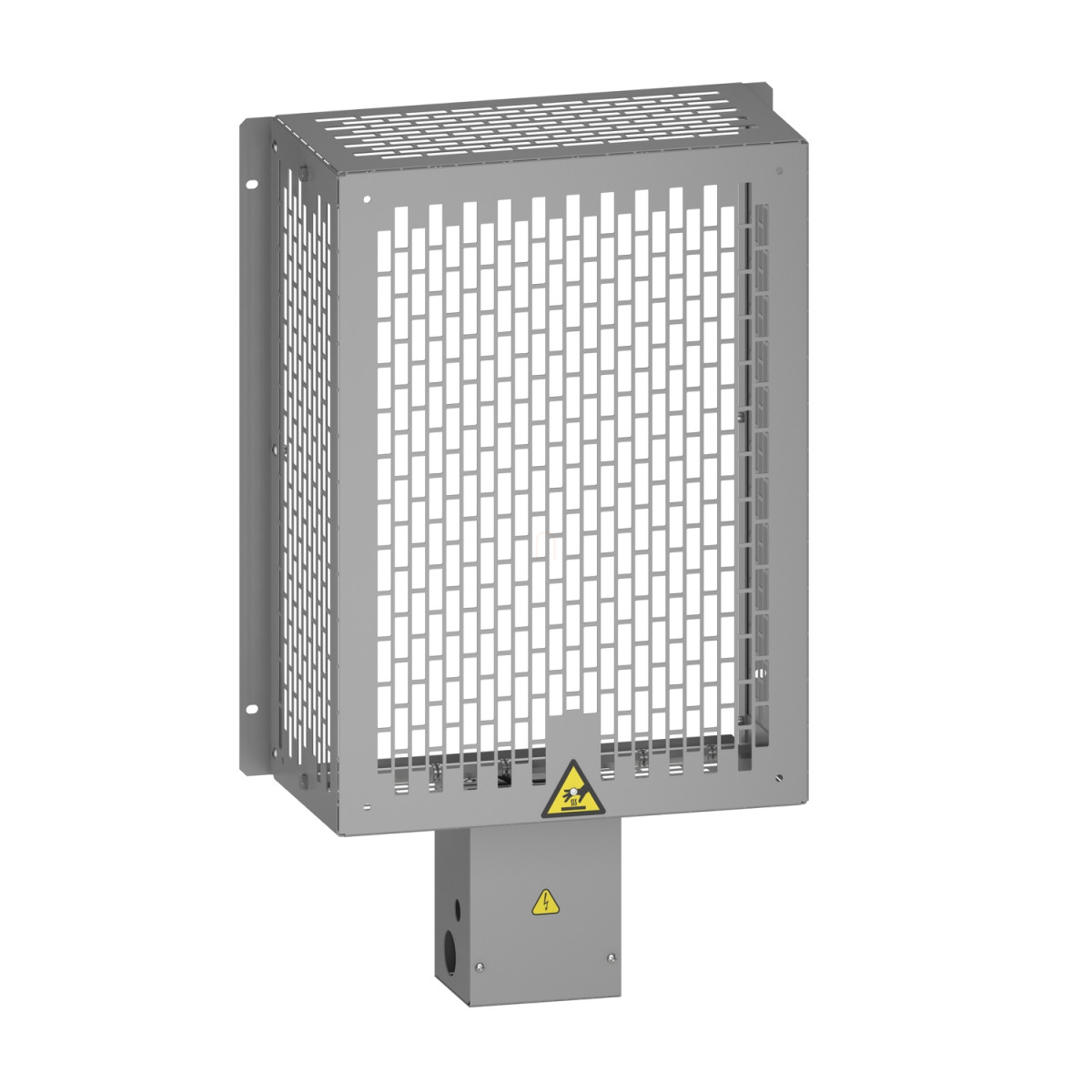

A Schneider Electric VW3A7744 fékellenállás egy nélkülözhetetlen kiegészítő az Altivar sorozatú frekvenciaváltókhoz, amely hatékony megoldást nyújt a villamos hajtások fékezési energiájának elnyelésére. Ez a 10 Ohm ellenállású, IP20 védettségű komponens tökéletes választás, ha nagy teljesítményű fékezési képességre van szükséged ipari alkalmazásokban.
A VW3A7744 fékellenállás kiváló kompatibilitást biztosít az Altivar Machine ATV340 és Altivar Process ATV900 sorozatú frekvenciaváltókkal, így tökéletesen illeszkedik a Schneider Electric hajtásrendszereibe. Konkrétan együttműködik számos modellel, beleértve az ATV930 és ATV950 fali kivitelű változatokat különböző teljesítményszinteken (37 kW, 45 kW 380...480 V tartományban), valamint az ATV930 11 kW 200...240 V és ATV340 30-37 kW 380...480 V típusokkal. Ez a széles kompatibilitás rugalmas alkalmazási lehetőségeket biztosít különböző ipari környezetekben.
A VW3A7744 fékellenállás különböző terhelési ciklusokra optimalizált, legyen szó akár súlyos, akár közepes igénybevételről. A termék súlyos ciklusú (heavy duty) üzemben akár 54 másodperces fékezést is lehetővé tesz 100% fékezőnyomatékkal 120 másodperces ciklusra vetítve, míg közepes ciklusú (normal duty) üzemben 4 másodperces fékezést biztosít 135% fékezőnyomatékkal 40 másodperces ciklusra. Súlyos ciklusú (heavy duty) üzemmódban további opciók is elérhetők: 4 másodperces fékezés 165% fékezőnyomatékkal 40 másodperces ciklusra, illetve 6 másodperces fékezés 165% fékezőnyomatékkal 120 másodperces ciklusra. Ez a sokoldalúság lehetővé teszi, hogy a fékellenállást pontosan az alkalmazásod igényeihez igazítsd, legyen szó akár gyakori indítás-leállítás ciklusokról vagy hirtelen megállásokról.
A VW3A7744 fékellenállás átlagos teljesítménye 2,9 kW 50 °C környezeti hőmérséklet mellett, ami megfelelő hőleadást biztosít intenzív használat esetén is. A termék névleges működési feszültsége 24 V DC vagy 250 V AC, és védelmét termikus védelem biztosítja akár a frekvenciaváltón keresztül, akár a beépített hőmérséklet-szabályozó kapcsoló révén, amely 120 °C-on aktiválódik. Az elektromos csatlakozás terminálokkal történik, amelyek legfeljebb 35 mm² / AWG 3 méretű vezetékeket fogadnak a meghajtó oldalán, és legfeljebb 4 mm² / AWG 10 méretű vezetékeket a hőmérséklet-szabályozó kapcsolónál. A termék fizikai méretei: 390 mm szélesség, 640 mm magasság és 180 mm mélység, így könnyen beépíthető az ipari környezetbe. Az IP20 védettségi fokozat megfelelő védelmet nyújt a szilárd tárgyak behatolása ellen, miközben megfelelő szellőzést biztosít a hatékony hőleadáshoz. A fékellenállás működési hőmérséklet-tartománya 0...50 °C, tárolási hőmérséklet-tartománya pedig -25...70 °C, ami széles körű alkalmazhatóságot tesz lehetővé különböző éghajlati viszonyok között.
Schneider Electric Altivar Process ATV900 - VW3A7744 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 10 Ohm, 3,4kW, IP20 műszaki adatok
Fő jellemzők
Termékcsalád kompatibilitás: Altivar Machine ATV340, Altivar Process ATV900
Termék típus: Fékellenállás
Ohmos érték: 10 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Kiegészítő adatok
Termék kompatibilitás:
Variable speed drive ATV930 wall mount 37 kW 380...480 V medium cycle
Variable speed drive ATV930 wall mount 45 kW 380...480 V medium cycle
Variable speed drive ATV950 wall mount 37 kW 380...480 V medium cycle
Variable speed drive ATV950 wall mount 45 kW 380...480 V medium cycle
Variable speed drive ATV930 wall mount 11 kW 200...240 V severe cycle
Variable speed drive ATV340 30 kW 380...480 V medium cycle
Variable speed drive ATV340 37 kW 380...480 V medium cycle
Munkaciklus
Severe cycle (heavy duty) <54 s braking with 100 % braking torque for a 120 s cycle
Medium cycle (normal duty) <4 s braking with 135 % braking torque for a 40 s cycle
Medium cycle (heavy duty) <4 s braking with 165 % braking torque for a 40 s cycle
Severe cycle (heavy duty) <6 s braking with 165 % braking torque for a 120 s cycle
Átlagos rendelkezésre álló teljesítmény: 2.9 kW 50 °C-on
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 35 mm² / AWG 3 a meghajtóhoz
terminál, csatlakozási kapacitás: <= 4 mm² / AWG 10 a hőmérséklet-szabályozó kapcsolóhoz
Védelem típusa: Termikus védelem a meghajtón keresztül vagy hőmérséklet-szabályozó kapcsoló 120 °C-on
Méretek
Szélesség: 390 mm
Magasság: 640 mm
Mélység: 180 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Környezeti levegő hőmérséklet tároláshoz: -25...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: 0...50 °C
