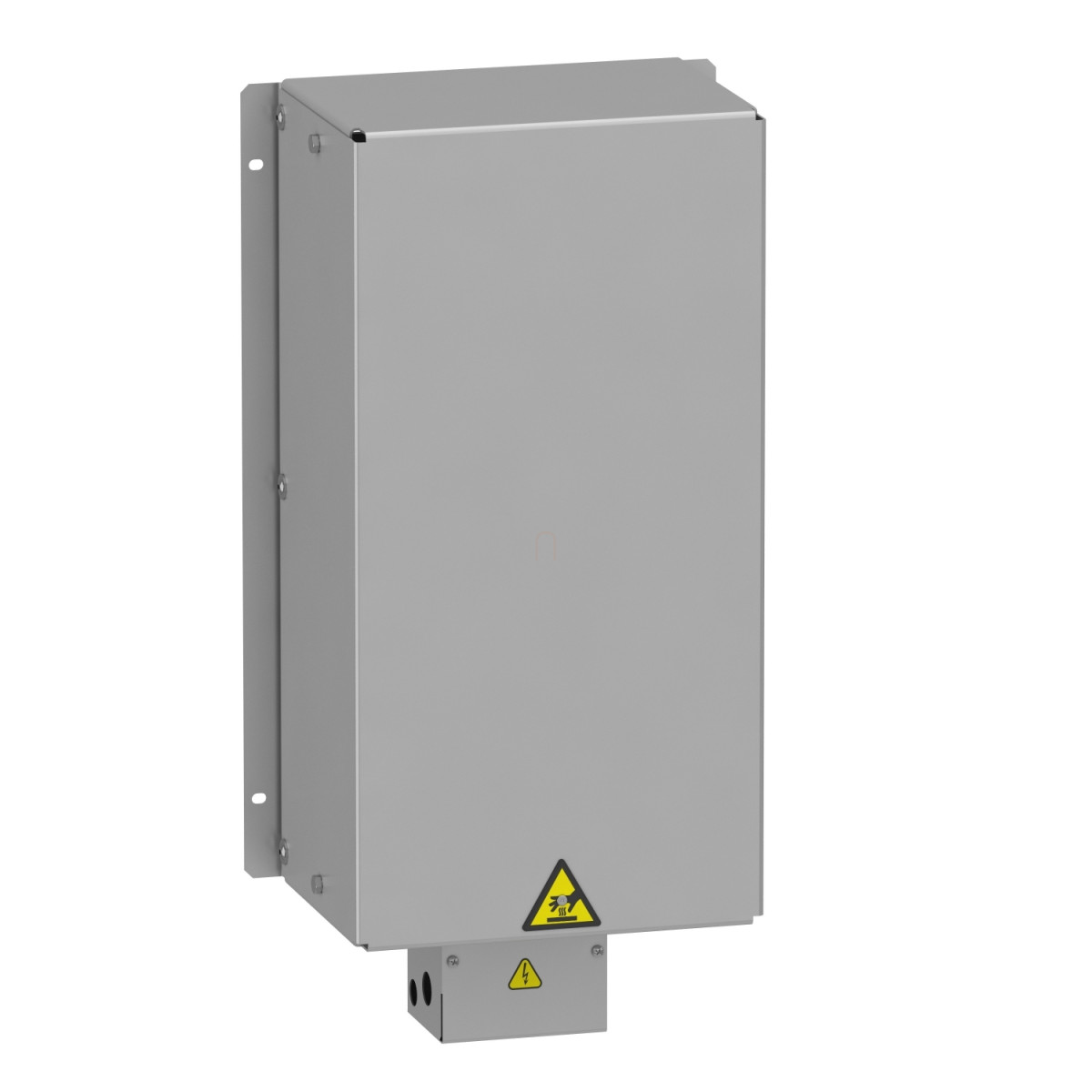

A Schneider Electric VW3A7743 fékellenállás ideális kiegészítő az Altivar Process ATV900, Altivar Machine ATV340 és Easy Altivar 310 frekvenciaváltó családokhoz. Ez a 16 Ohm ellenállásértékkel rendelkező termék tökéletesen alkalmas a hajtások fékezési energiájának elnyelésére, különösen olyan alkalmazásokban, ahol gyakori indítás/megállás vagy gyors lassítás szükséges.
A VW3A7743 fékellenállás 1,9 kW átlagos teljesítmény kezelésére képes 50°C környezeti hőmérsékleten, és különböző üzemciklusokra optimalizálták. Négyféle terhelési ciklust támogat: normál üzem (medium cycle) esetén akár 135% fékezőnyomatékkal 4 másodpercig egy 40 másodperces cikluson belül, illetve nehéz üzem (severe cycle) esetén akár 165% fékezőnyomatékkal 6 másodpercig egy 120 másodperces cikluson belül. Ez a sokoldalúság lehetővé teszi a fékellenállás használatát különböző ipari alkalmazásokban, a könnyű gépektől a nehéz berendezésekig.
A készülék IP20 védettségi fokozattal rendelkezik, ami megfelelő védelmet biztosít szilárd tárgyak behatolása ellen, ugyanakkor gondoskodni kell a megfelelő szellőzésről és hűtésről. A termék névleges üzemi feszültsége 24 V DC és 250 V AC között van. Az elektromos csatlakozás biztosítására a hajtáshoz vezető kapcsok legfeljebb 10 mm² / AWG 8 keresztmetszetű vezetékeket fogadnak, míg a hőmérséklet-szabályozó kapcsolóhoz vezető kapcsok legfeljebb 2,5 mm² / AWG 12 keresztmetszetű vezetékeket. A túlmelegedés elleni védelem a hajtáson keresztül vagy a 120°C-ra beállított hőmérséklet-szabályozó kapcsolóval valósítható meg.
A VW3A7743 fékellenállás fizikai méretei 290 mm szélesség, 570 mm magasság és 180 mm mélység, ami elegendő felületet biztosít a hatékony hőleadáshoz. A szerelési rajzok szerint a készülék körül minden oldalon legalább 100 mm (≈ 3,93 hüvelyk) szabad helyet kell hagyni a megfelelő légáramlás biztosítására, valamint 50 mm (≈ 1,97 hüvelyk) távolságot a nem gyúlékony felülettől. A termék telepítésekor figyelembe kell venni a szerelési és bekötési rajzokat, amelyek részletesen bemutatják az egy vagy két fékellenállás csatlakoztatásának módját az egyenáramú buszhoz (PA, PB csatlakozások). A VW3A7743 kompatibilis számos Altivar frekvenciaváltóval, beleértve az ATV930, ATV950 és ATV340 sorozatok különböző teljesítményű és feszültségű változatait, így 18,5 kW-tól 50 hp-ig terjedő hajtásokkal használható, 200-690 V feszültségtartományban.
Schneider Electric Altivar Process ATV900 - VW3A7743 műszaki adatok
Fő jellemzők
Terméktípus: Fékellenállás
Kompatibilitás: Altivar Machine ATV340, Altivar Process ATV900, Easy Altivar 310
Ellenállás érték: 16 Ohm
Névleges üzemi feszültség: 24 V DC / 250 V AC
Részletes specifikáció
Átlagos rendelkezésre álló teljesítmény: 1,9 kW 50°C-on
Üzemciklusok:
- Severe cycle (heavy duty): <54 s fékezés 100% fékezőnyomatékkal 120 s ciklusban
- Medium cycle (normal duty): <4 s fékezés 135% fékezőnyomatékkal 40 s ciklusban
- Medium cycle (heavy duty): <4 s fékezés 165% fékezőnyomatékkal 40 s ciklusban
- Severe cycle (heavy duty): <6 s fékezés 165% fékezőnyomatékkal 120 s ciklusban
Elektromos csatlakozás: Kapocs, max. csatlakozási kapacitás: <= 10 mm²/AWG 8 a hajtáshoz; <= 2,5 mm²/AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
Védelem típusa: Termikus védelem a hajtáson keresztül vagy hőmérséklet-szabályozó kapcsoló 120°C-nál
Fizikai jellemzők
Szélesség: 290 mm (11,42 hüvelyk)
Magasság: 570 mm (22,44 hüvelyk)
Mélység: 180 mm (7,09 hüvelyk)
Védettségi szint: IP20
Környezeti feltételek
Tárolási környezeti hőmérséklet: -25...70°C
Üzemi környezeti hőmérséklet: 0...50°C
Szerelési tudnivalók
A szereléskor minden oldalon legalább 100 mm (3,93 hüvelyk) szabad helyet kell biztosítani a megfelelő légáramláshoz. A nem gyúlékony felületektől legalább 50 mm (1,97 hüvelyk) távolságot kell tartani.
