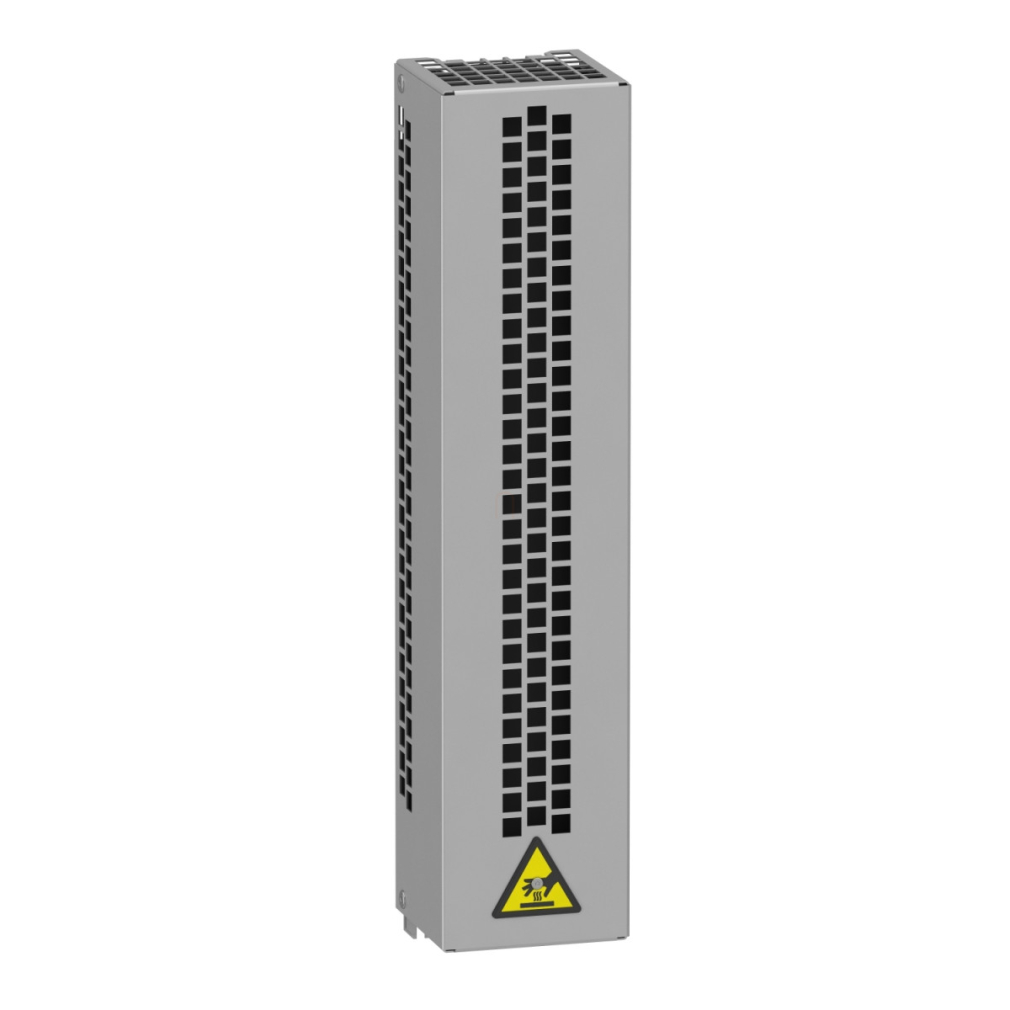

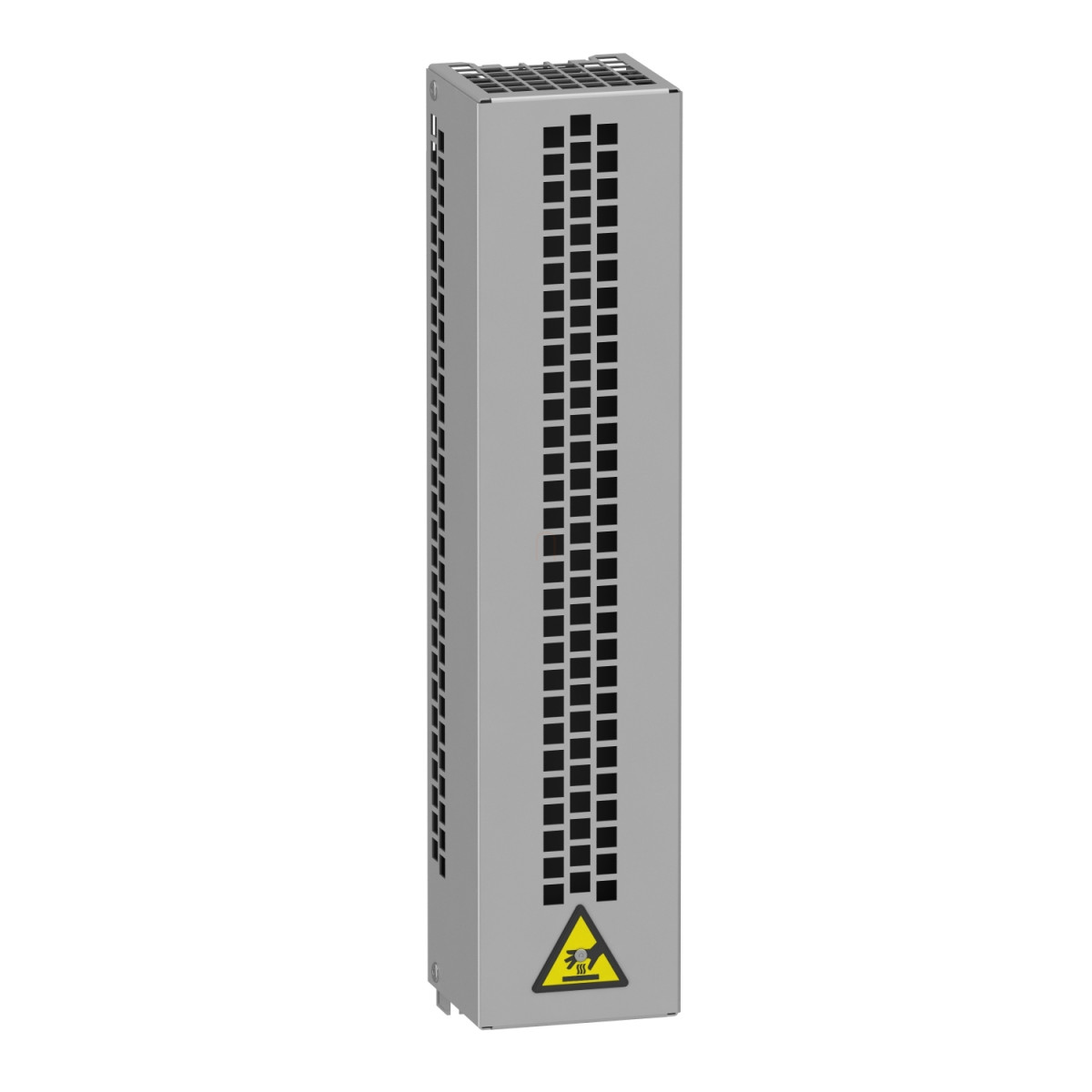

A Schneider Electric VW3A7740 fékellenállás egy hatékony megoldást kínál az Altivar Process ATV900 és Altivar Machine ATV340 frekvenciaváltók számára a fékezési energia elvezetésére. Ez a 100 Ohm ellenállású, IP20 védettségű eszköz tökéletesen alkalmazkodik a modern ipari környezetek fékezési igényeihez, miközben 0,26 kW teljesítményt képes kezelni 50°C környezeti hőmérsékleten.
A VW3A7740 fékellenállás széles kompatibilitási spektrummal rendelkezik, számos Altivar frekvenciaváltó típussal használható. Ideális választás az ATV930 és ATV950 fali szereléses változatokhoz 2,2 kW, 3 kW és 4 kW teljesítménytartományban 380...480 V feszültségen, közepes ciklusú alkalmazásokhoz. Emellett kompatibilis az ATV930 fali szerelésű 0,75 kW 200...240 V változatával is súlyos ciklusú alkalmazásoknál. Az ATV340 sorozattal 1,5 kW, 2,2 kW és 3 kW teljesítménytartományban használható 380...480 V feszültségen, közepes ciklusú felhasználásoknál. Ezek mellett az ATV930 4 kW és 5,5 kW teljesítményű 500...690 V, valamint az 5 hp és 7,5 hp 600 V közepes ciklusú változataival is működik.
A termék különböző terhelési ciklusokhoz optimalizálható. Súlyos ciklusú alkalmazásoknál <54 másodperces fékezést tesz lehetővé 100% fékezőnyomatékkal egy 120 másodperces ciklusban. Közepes ciklusú (normál terhelésű) használatnál <4 másodperces fékezést biztosít 135% fékezőnyomatékkal 40 másodperces ciklusban. Közepes ciklusú (erős terhelésű) alkalmazásoknál szintén <4 másodperces fékezést tesz lehetővé, de már 165% fékezőnyomatékkal, ugyancsak 40 másodperces ciklusban. Súlyos ciklusú (erős terhelésű) felhasználásnál pedig <6 másodperces fékezést garantál 165% fékezőnyomatékkal 120 másodperces ciklusban. Ez a sokoldalúság lehetővé teszi, hogy a fékellenállás különböző alkalmazási területeken is hatékonyan működjön.
A VW3A7740 fékellenállás elektromos csatlakozása terminál révén történik, amelynek csatlakozási kapacitása <= 10 mm² / AWG 8 a meghajtóhoz. A termék hőmérsékletvédelme a meghajtón keresztül valósul meg. Méreteit tekintve 105 mm széles, 465 mm magas és 100 mm mély, így kompakt kialakítása ellenére is hatékony teljesítményt nyújt. Az eszköz IP20 védettségi fokozattal rendelkezik, amely belső térben történő alkalmazásra teszi alkalmassá. Tárolási hőmérséklet-tartománya -25...70 °C, míg üzemi hőmérséklet-tartománya 0...50 °C, amely széles környezeti feltételek melletti használhatóságot biztosít.
Schneider Electric Altivar Process ATV900 - VW3A7740 - frekvenciaváltó kiegészítő, fékellenállás ATV340 - 900 frekvenciaváltóhoz, 100 Ohm, 0,26kW, IP20 műszaki adatok
Főbb jellemzők
Típuskompatibilitás: Altivar Process ATV900, Altivar Machine ATV340
Termék típusa: Fékellenállás
Ohmos érték: 100 Ohm
Termékkompatiblitás
ATV930 fali szerelésű változatok: 2,2 kW, 3 kW, 4 kW 380...480 V közepes ciklus
ATV950 fali szerelésű változatok: 2,2 kW, 3 kW, 4 kW 380...480 V közepes ciklus
ATV930 fali szerelés: 0,75 kW 200...240 V súlyos ciklus
ATV340: 1,5 kW, 2,2 kW, 3 kW 380...480 V közepes ciklus
ATV930: 4 kW, 5,5 kW 500...690 V közepes ciklus
ATV930: 5 hp, 7,5 hp 600 V közepes ciklus
Terhelési ciklus
Súlyos ciklus (erős terhelés): <54 s fékezés 100 % fékezőnyomatékkal 120 s ciklusban
Közepes ciklus (normál terhelés): <4 s fékezés 135 % fékezőnyomatékkal 40 s ciklusban
Közepes ciklus (erős terhelés): <4 s fékezés 165 % fékezőnyomatékkal 40 s ciklusban
Súlyos ciklus (erős terhelés): <6 s fékezés 165 % fékezőnyomatékkal 120 s ciklusban
Elektromos jellemzők
Átlagos rendelkezésre álló teljesítmény: 0,26 kW 50 °C-on
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
Védelmi típus: Hővédelem a meghajtón keresztül
Fizikai jellemzők
Szélesség: 105 mm
Magasság: 465 mm
Mélység: 100 mm
Környezeti feltételek
IP védelmi fokozat: IP20
Környezeti tárolási hőmérséklet: -25...70 °C
Környezeti üzemi hőmérséklet: 0...50 °C
Méretrajzok
Méretek mm-ben:
A: 105, B: 100, C: 465, A1: 72, C1: 436, Ø: 4,5
Méretek inch-ben:
A: 4,13, B: 3,94, C: 18,31, A1: 2,83, C1: 17,16, Ø: 0,18
