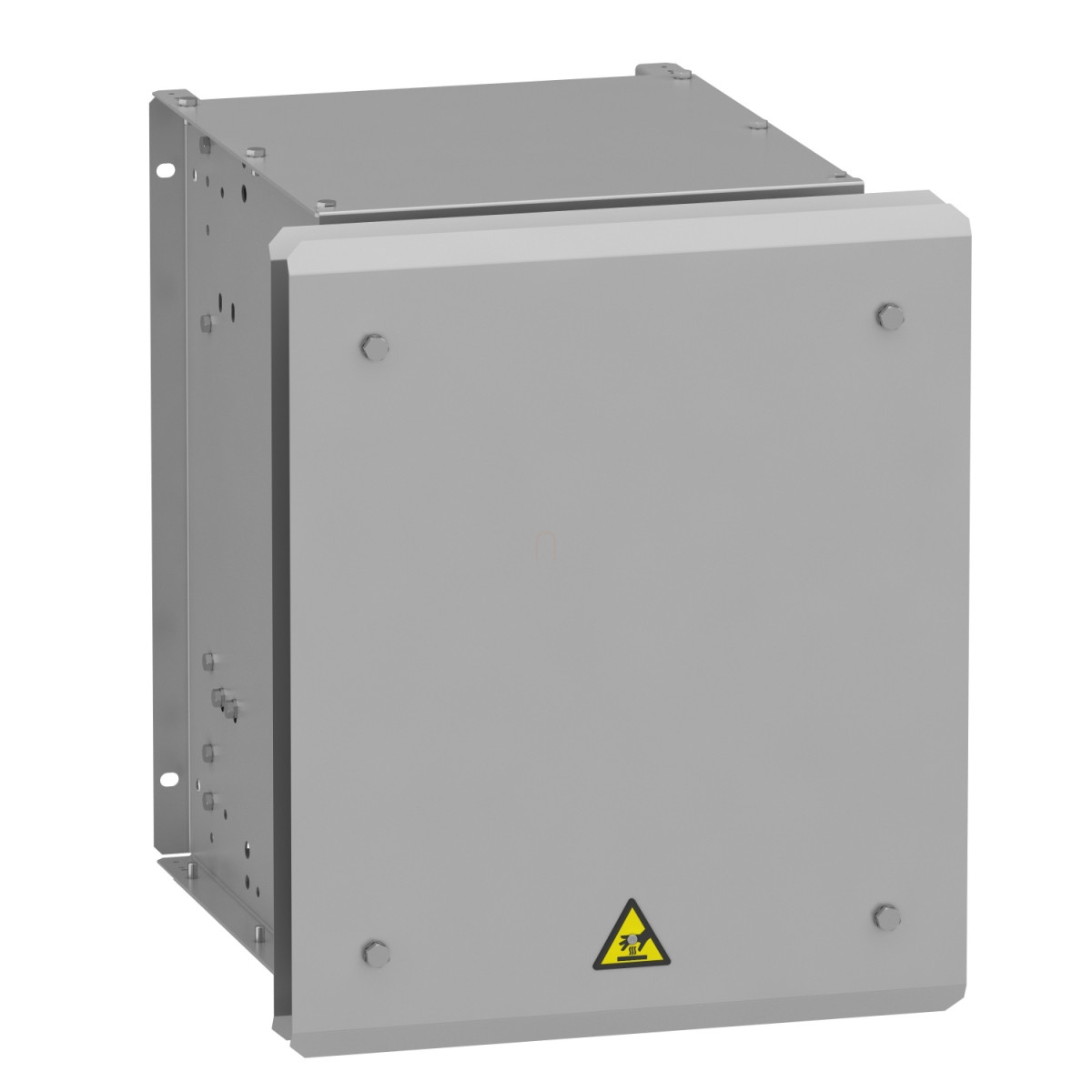

A Schneider Electric Altivar frekvenciaváltó-családokhoz tervezett VW3A7736 típusú fékellenállás kiváló megoldást nyújt a frekvenciaváltós hajtásrendszerek dinamikus fékezéséhez. Ez az 5 ohmos ellenállás 1,9 kW átlagos teljesítményt biztosít 50°C környezeti hőmérsékleten, és IP23 védettségi fokozattal rendelkezik, ami alkalmassá teszi ipari környezetben történő alkalmazásra.
A VW3A7736 fékellenállás kifejezetten az Altivar Machine ATV320, Altivar Process ATV900 és Altivar Machine ATV340 frekvenciaváltó családokhoz lett kifejlesztve. Számos változattal kompatibilis, beleértve a fali szerelésű ATV930 és ATV950 sorozatokat, valamint különböző teljesítményű és feszültségszintű változatokat. Alkalmas többek között az ATV930 fali 75 kW és 90 kW 380...480 V könnyű ciklusú, ATV950 fali 75 kW és 90 kW 380...480 V könnyű ciklusú, valamint ATV340 55 kW és 75 kW 380...480 V könnyű ciklusú változatokhoz. Emellett használható az ATV320 15 kW 200...240 V, illetve az ATV930 75 kW és 90 kW 500...690 V könnyű ciklusú és ATV930 100 hp 600 V könnyű ciklusú frekvenciaváltókhoz is.
A fékellenállás különböző terhelési ciklusokhoz optimalizálható. Könnyű ciklusú (nagy terhelés) alkalmazásnál 0,8 másodpercnél rövidebb fékezést biztosít 150% fékezőnyomatékkal egy 40 másodperces ciklusban. Könnyű ciklusú (normál terhelés) alkalmazásnál 0,8 másodpercnél rövidebb fékezést nyújt 120% fékezőnyomatékkal egy 40 másodperces ciklusban. Közepes ciklusú (normál terhelés) alkalmazásnál 4 másodpercnél rövidebb fékezést biztosít 135% fékezőnyomatékkal egy 40 másodperces ciklusban, míg közepes ciklusú (nagy terhelés) esetén 4 másodpercnél rövidebb fékezést nyújt 165% fékezőnyomatékkal egy 40 másodperces ciklusban. Ez a rugalmas konfigurálhatóság lehetővé teszi a fékellenállás optimális kihasználását különböző alkalmazási területeken.
A VW3A7736 fékellenállás műszaki kivitelezése magas szintű védelmet biztosít. A hővédelem a frekvenciaváltón keresztül vagy a 120°C-on aktiválódó hőmérséklet-szabályozó kapcsolóval történik. Az elektromos csatlakozás terminálokkal történik, melyek csatlakozási kapacitása ≤ 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsoló esetén, valamint M10-es rúd vezetékkel a hajtás felé. A berendezés üzemi hőmérséklet-tartománya 0...50°C, míg tárolási hőmérséklet-tartománya -25...70°C. Méreteit tekintve 540 mm széles, 485 mm magas és 450 mm mély, nettó tömege pedig 18 kg. A telepítésnél minimum 500 mm (19,7 hüvelyk) távolságot kell tartani minden irányban a megfelelő szellőzés biztosítása érdekében. A termék szabványos vagy párhuzamos bekötéssel is alkalmazható, ahogy azt a bekötési séma is mutatja.
Schneider Electric Altivar Process ATV900 - VW3A7736 - frekvenciaváltó kiegészítő, fékellenállás ATV320 - ATV340 - ATV900 frekvenciaváltókhoz, 5 Ohm, 1,9kW, IP23 műszaki adatok
Fő jellemzők
Terméktípus: Fékellenállás
Termékcsalád: Altivar
Kompatibilitás: Altivar Machine ATV320, Altivar Process ATV900, Altivar Machine ATV340
Ohmos érték: 5 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Kompatibilis eszközök
Számos ATV930, ATV950, ATV340 és ATV320 változattal kompatibilis, beleértve:
- ATV930 fali 75 kW és 90 kW 380...480 V könnyű ciklusú modell
- ATV930 fali 18.5 kW és 22 kW 200...240 V könnyű ciklusú modell
- ATV950 fali 75 kW és 90 kW 380...480 V könnyű ciklusú modell
- ATV930 fali 18.5 kW és 22 kW 200...240 V közepes ciklusú modell
- ATV340 55 kW és 75 kW 380...480 V könnyű ciklusú modell
- ATV320 15 kW 200...240 V modell
- ATV930 75 kW és 90 kW 500...690 V könnyű ciklusú modell
- ATV930 100 hp 600 V könnyű ciklusú modell
Teljesítmény jellemzők
Átlagos rendelkezésre álló teljesítmény: 1,9 kW 50 °C-on
Működési ciklusok:
- Könnyű ciklus (nagy terhelés): <0,8 s fékezés 150% fékezőnyomatékkal egy 40 s ciklusban
- Könnyű ciklus (normál terhelés): <0,8 s fékezés 120% fékezőnyomatékkal egy 40 s ciklusban
- Közepes ciklus (normál terhelés): <4 s fékezés 135% fékezőnyomatékkal egy 40 s ciklusban
- Közepes ciklus (nagy terhelés): <4 s fékezés 165% fékezőnyomatékkal egy 40 s ciklusban
Elektromos csatlakozások
Elektromos csatlakozás típusa: terminál, csatlakozási kapacitás: ≤ 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
M10 rúd vezeték a hajtáshoz
Védelmi típus: Hővédelem a frekvenciaváltón keresztül vagy hőmérséklet-szabályozó kapcsolóval 120 °C-on
Fizikai jellemzők
Szélesség: 540 mm
Magasság: 485 mm
Mélység: 450 mm
Nettó tömeg: 18 kg
Környezeti paraméterek
IP védettségi fokozat: IP23
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi környezeti hőmérséklet: 0...50 °C
Szerelési és bekötési információk
Szerelési távolságok: Minimum 500 mm (19,7 hüvelyk) minden irányban
A termék szabványos vagy párhuzamos bekötéssel is alkalmazható.
