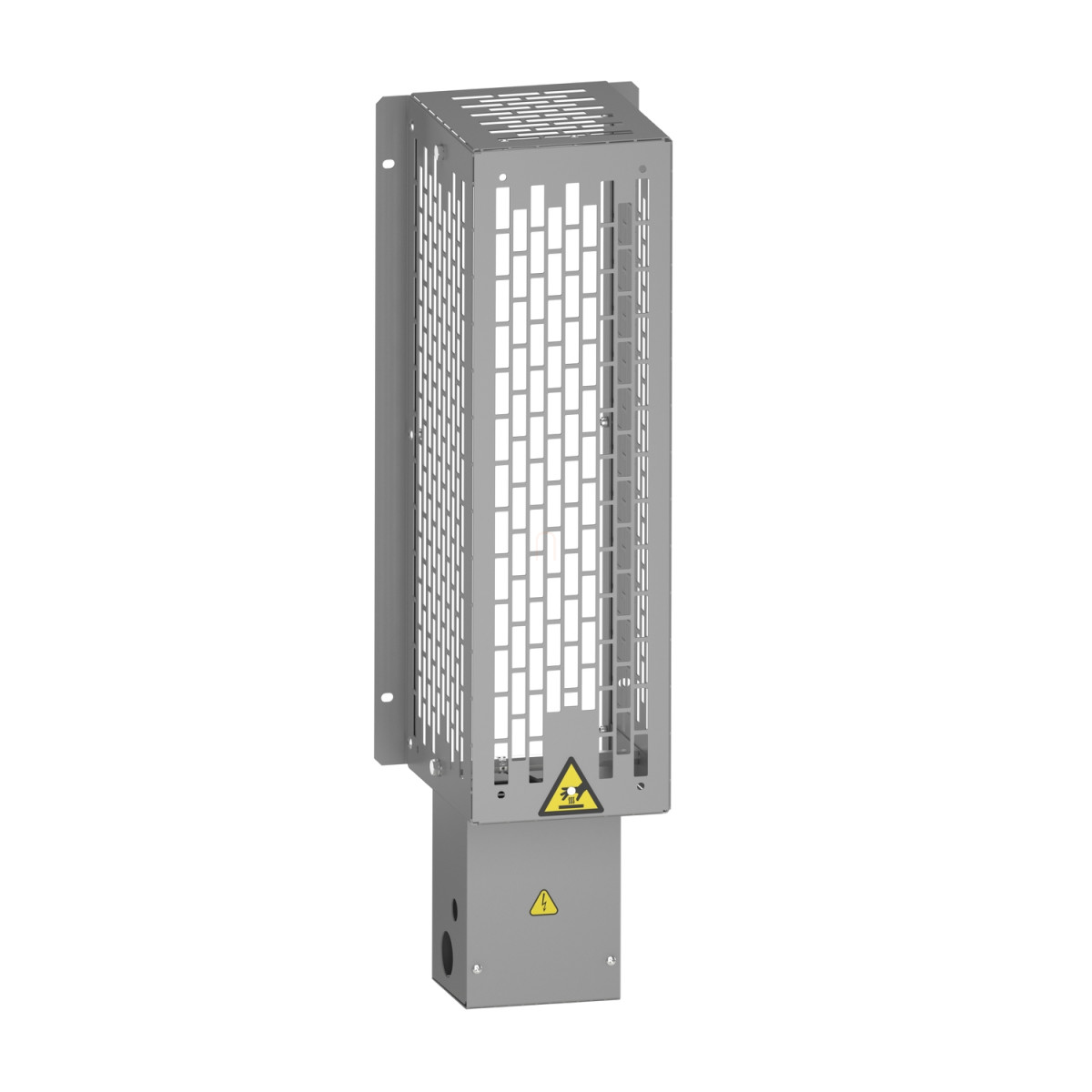

Az Altivar frekvenciaváltó termékcsaládhoz tervezett VW3A7735 fékellenállás optimális megoldást kínál a villamos hajtások fékezési energiájának elnyelésére és hővé alakítására. Ez a 8 Ohm ellenállásértékkel rendelkező egység különösen hasznos olyan alkalmazásokban, ahol a motor gyakori lassítására, megállítására van szükség, ezáltal növelve a hajtásrendszer hatékonyságát és megbízhatóságát.
A VW3A7735 fékellenállás kifejezetten az Altivar Process ATV900, Altivar Machine ATV340 és Altivar Machine ATV320 frekvenciaváltó családokkal való használatra lett kifejlesztve. Az eszköz kompatibilis különböző teljesítményű változatokkal, beleértve az ATV930 falra szerelhető 55 kW-os és 15 kW-os, az ATV950 falra szerelhető 55 kW-os, valamint az ATV340 45 kW-os és ATV320 11 kW-os modelleket. A fékellenállás 24 V DC vagy 250 V AC névleges üzemi feszültséggel működik, így rugalmasan illeszthető különböző rendszerkonfigurációkhoz.
A fékellenállás különböző terhelési ciklusokra van méretezve: könnyű ciklusban (heavy duty) 0,8 másodpercnél rövidebb fékezés esetén 150%-os fékezőnyomatékot, normál duty esetén 120%-os fékezőnyomatékot biztosít 40 másodperces ciklusra vetítve. Közepes ciklusban (normal duty) 4 másodpercnél rövidebb fékezés esetén 135%-os, heavy duty esetén pedig 165%-os fékezőnyomatékot képes biztosítani, szintén 40 másodperces cikluson belül. Az eszköz 50°C környezeti hőmérsékleten 1,1 kW átlagos teljesítményt képes elnyelni, ami megfelelő hőelvezetés mellett kiváló teljesítményt biztosít. A termikus védelmet a meghajtó vagy a 120°C-on aktiválódó hőmérséklet-szabályozó kapcsoló biztosítja, így az eszköz biztonságosan üzemeltethető.
A VW3A7735 fékellenállás IP20 védettséggel rendelkezik, ami biztosítja a megfelelő érintésvédelmet, miközben a megfelelő szellőzést is lehetővé teszi. A szerelés és telepítés során ügyelni kell a megfelelő távolságokra: minden oldalon legalább 100 mm (3.93 hüvelyk) szabad teret kell biztosítani, valamint fölötte és alatta minimum 50 mm (1.97 hüvelyk) távolságot kell tartani a megfelelő légáramlás érdekében. A fékellenállás méretei – 190 mm szélesség, 640 mm magasság és 180 mm mélység – lehetővé teszik a kompakt beépítést különböző kapcsolószekrényekbe vagy gépegységekbe. Az elektromos csatlakoztatáshoz a hajtás felé maximum 35 mm² / AWG 3, a hőmérsékletszabályozó kapcsolóhoz maximum 4 mm² / AWG 10 keresztmetszetű vezeték használható. A termék üzemi hőmérséklet-tartománya 0-50°C, tárolási hőmérséklet-tartománya pedig -25-70°C között van, így a legtöbb ipari környezetben alkalmazható.
Schneider Electric Altivar Process ATV900 - VW3A7735 - frekvenciaváltó kiegészítő, fékellenállás ATV320 - ATV340 - ATV900 frekvenciaváltókhoz, 8 Ohm, 1,1kW, IP20 műszaki adatok
Fő jellemzők
Terméktípus: Fékellenállás
Termékcsalád: Altivar
Kompatibilis termékcsalád: Altivar Process ATV900, Altivar Machine ATV340, Altivar Machine ATV320
Ohmos érték: 8 Ohm
Névleges üzemi feszültség: 24 V DC, 250 V AC
Termékkompatiblitás
Variable speed drive ATV930 fali szerelésű 55 kW 380...480 V könnyű ciklus
Variable speed drive ATV930 fali szerelésű 15 kW 200...240 V könnyű ciklus
Variable speed drive ATV950 fali szerelésű 55 kW 380...480 V könnyű ciklus
Variable speed drive ATV930 fali szerelésű 15 kW 200...240 V közepes ciklus
Variable speed drive ATV340 45 kW 380...480 V könnyű ciklus
Variable speed drive ATV320 11 kW 200...240 V
Működési ciklusok
Könnyű ciklus (heavy duty): <0,8 s fékezés 150% fékezőnyomatékkal 40 s ciklusra
Könnyű ciklus (normal duty): <0,8 s fékezés 120% fékezőnyomatékkal 40 s ciklusra
Közepes ciklus (normal duty): <4 s fékezés 135% fékezőnyomatékkal 40 s ciklusra
Közepes ciklus (heavy duty): <4 s fékezés 165% fékezőnyomatékkal 40 s ciklusra
Teljesítmény és védelmi jellemzők
Rendelkezésre álló átlagos teljesítmény: 1,1 kW 50 °C-on
Védelmi típus: Termikus védelem a meghajtón keresztül vagy hőmérséklet-szabályozó kapcsolóval 120 °C-on
IP védelmi fokozat: IP20
Elektromos csatlakozás
Terminál, csatlakozási kapacitás: <= 35 mm² / AWG 3 a meghajtó számára
Terminál, csatlakozási kapacitás: <= 4 mm² / AWG 10 a hőmérséklet-szabályozó kapcsolóhoz
Méretek és súly
Szélesség: 190 mm
Magasság: 640 mm
Mélység: 180 mm
Környezeti jellemzők
Tárolási környezeti levegő hőmérséklet: -25...70 °C
Üzemi környezeti levegő hőmérséklet: 0...50 °C
