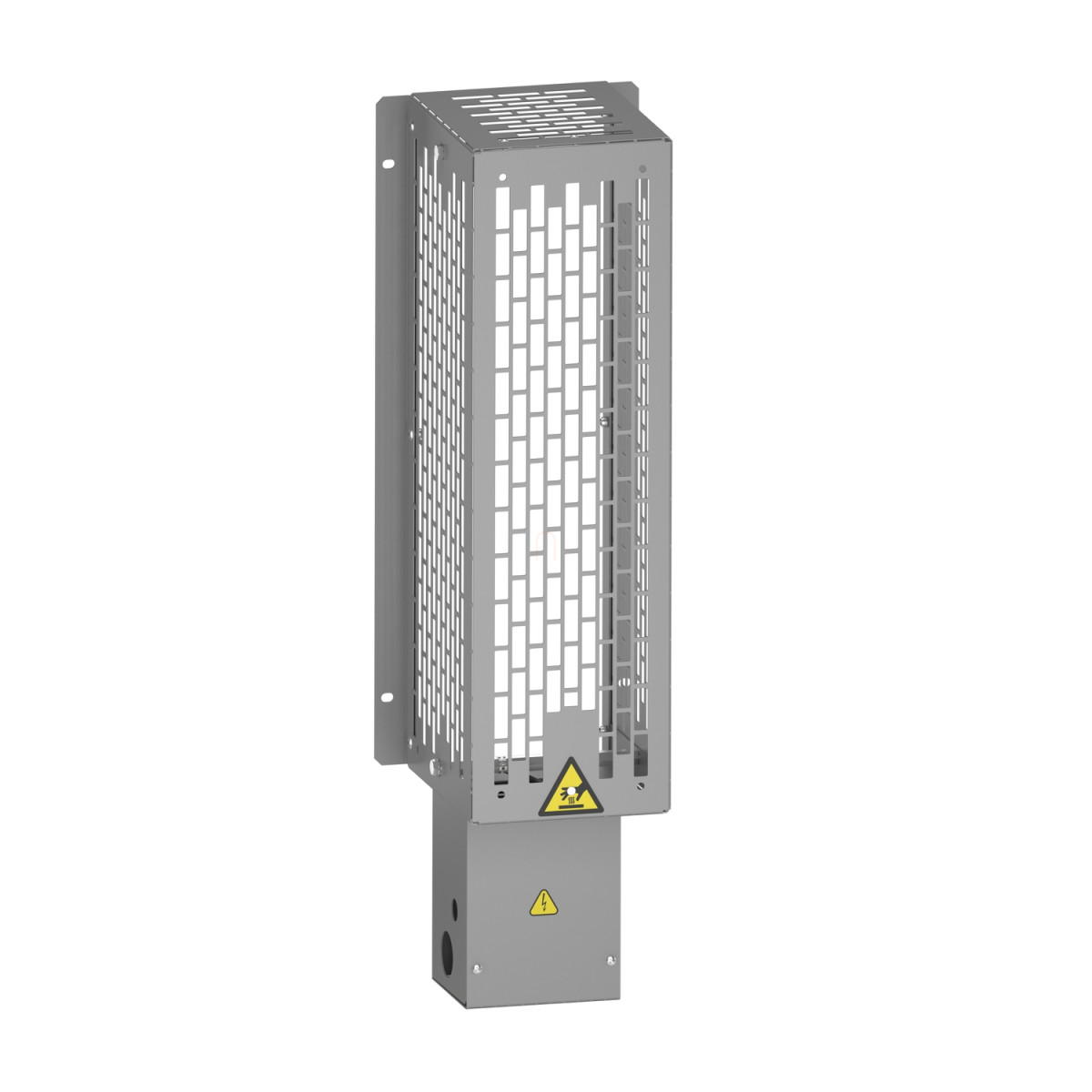

A Schneider Electric VW3A7734 fékező ellenállása egy kiváló minőségű, ipari alkalmazásokhoz tervezett eszköz, amely tökéletesen kiegészíti az Altivar frekvenciaváltó családot. Ez a 10 Ohm ellenállású, 1,1 kW teljesítményű fékellenállás IP20 védettségi szinttel rendelkezik, így ideális választás olyan környezetben, ahol nem kell extrém nedvességgel vagy porral számolni, de professzionális ipari felhasználásra lett tervezve.
A VW3A7734 fékellenállás különösen az Altivar Process ATV900, Altivar Machine ATV320 és Altivar Machine ATV340 frekvenciaváltó sorozatokkal kompatibilis. A termék széleskörű kompatibilitást biztosít, számos különböző teljesítményű és feszültségű változathoz használható, mint például az ATV930 wall mount 37 kW 380...480 V, ATV930 wall mount 45 kW 380...480 V, ATV930 wall mount 11 kW 200...240 V, ATV950 wall mount 37 kW 380...480 V, ATV950 wall mount 45 kW 380...480 V, ATV340 30 kW 380...480 V, ATV340 37 kW 380...480 V és ATV320 7.5 kW 200...240 V frekvenciaváltók. Emellett kompatibilis az ATV930 45 kW 500...690 V, ATV930 55 kW 500...690 V, ATV930 60 hp 600 V és ATV930 75 hp 600 V frekvenciaváltókkal is, így szinte bármilyen ipari alkalmazásban megtalálja a helyét.
A VW3A7734 fékellenállás különböző fékezési ciklusokhoz használható: könnyű ciklusú (nagy terhelésű) üzemmódban <0,8 s fékezés 150% fékezőnyomatékkal 40 másodperces ciklusidőre, könnyű ciklusú (normál terhelésű) üzemmódban <0,8 s fékezés 120% fékezőnyomatékkal 40 másodperces ciklusidőre, közepes ciklusú (normál terhelésű) üzemmódban <4 s fékezés 135% fékezőnyomatékkal 40 másodperces ciklusidőre, valamint közepes ciklusú (nagy terhelésű) üzemmódban <4 s fékezés 165% fékezőnyomatékkal 40 másodperces ciklusidőre. Az átlagos rendelkezésre álló teljesítmény 0,96 kW 50 °C-on. A termék hővédelme megoldott, akár a hajtáson keresztül, akár a 120 °C-ra beállított hőmérséklet-szabályozó kapcsolón keresztül.
A VW3A7734 fékellenállás elektromos csatlakozása terminál segítségével történik, a meghajtóhoz való csatlakozás kapacitása <= 35 mm² / AWG 3, míg a hőmérsékletszabályozó kapcsoló csatlakozási kapacitása <= 4 mm² / AWG 10. A fékellenállás névleges működési feszültsége 24 V DC vagy 250 V AC lehet. Az eszköz méretei jól átgondoltak: szélessége 190 mm, magassága 640 mm, mélysége pedig 180 mm, nettó tömege mindössze 4,3 kg, így könnyen telepíthető a rendelkezésre álló helyre. A szerelési rajzok alapján a termék könnyen felszerelhető, és a szükséges távolságok is egyértelműen meghatározottak a megfelelő működés érdekében. A termék működési hőmérséklet-tartománya 0...50 °C, míg tárolási hőmérséklete -25...70 °C között van, ami széles körű felhasználási lehetőséget biztosít különböző környezeti feltételek mellett.
Altivar braking resistor VW3A7734 műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar Process ATV900, Altivar Machine ATV320, Altivar Machine ATV340
Termék típusa: Fékellenállás
Ohmikus érték: 10 Ohm
Névleges működési feszültség: 24 V DC, 250 V AC
Kompatibilis termékek
Variable speed drive ATV930 wall mount 37 kW 380...480 V light cycle
Variable speed drive ATV930 wall mount 45 kW 380...480 V light cycle
Variable speed drive ATV930 wall mount 11 kW 200...240 V light cycle
Variable speed drive ATV950 wall mount 37 kW 380...480 V light cycle
Variable speed drive ATV950 wall mount 45 kW 380...480 V light cycle
Variable speed drive ATV930 wall mount 11 kW 200...240 V medium cycle
Variable speed drive ATV340 30 kW 380...480 V light cycle
Variable speed drive ATV340 37 kW 380...480 V light cycle
Variable speed drive ATV320 7.5 kW 200...240 V
Variable speed drive ATV930 45 kW 500...690 V light cycle
Variable speed drive ATV930 55 kW 500...690 V light cycle
Variable speed drive ATV930 60 hp 600 V light cycle
Variable speed drive ATV930 75 hp 600 V light cycle
Terhelési ciklusok
Könnyű ciklus (nagy terhelésű): <0.8 s fékezés 150% fékezőnyomatékkal 40 s ciklusidőre
Könnyű ciklus (normál terhelésű): <0.8 s fékezés 120% fékezőnyomatékkal 40 s ciklusidőre
Közepes ciklus (normál terhelésű): <4 s fékezés 135% fékezőnyomatékkal 40 s ciklusidőre
Közepes ciklus (nagy terhelésű): <4 s fékezés 165% fékezőnyomatékkal 40 s ciklusidőre
Műszaki paraméterek
Átlagos rendelkezésre álló teljesítmény: 0.96 kW 50 °C-on
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 35 mm² / AWG 3 meghajtóhoz
terminál, csatlakozási kapacitás: <= 4 mm² / AWG 10 hőmérséklet-szabályozó kapcsolóhoz
Védelmi típus: Hővédelem meghajtón keresztül vagy hőmérséklet-szabályozó kapcsolón keresztül 120 °C-on
Szélesség: 190 mm
Magasság: 640 mm
Mélység: 180 mm
Környezeti jellemzők
IP védettségi fokozat: IP20
Környezeti hőmérséklet tároláshoz: -25…70 °C
Környezeti hőmérséklet működéshez: 0…50 °C
