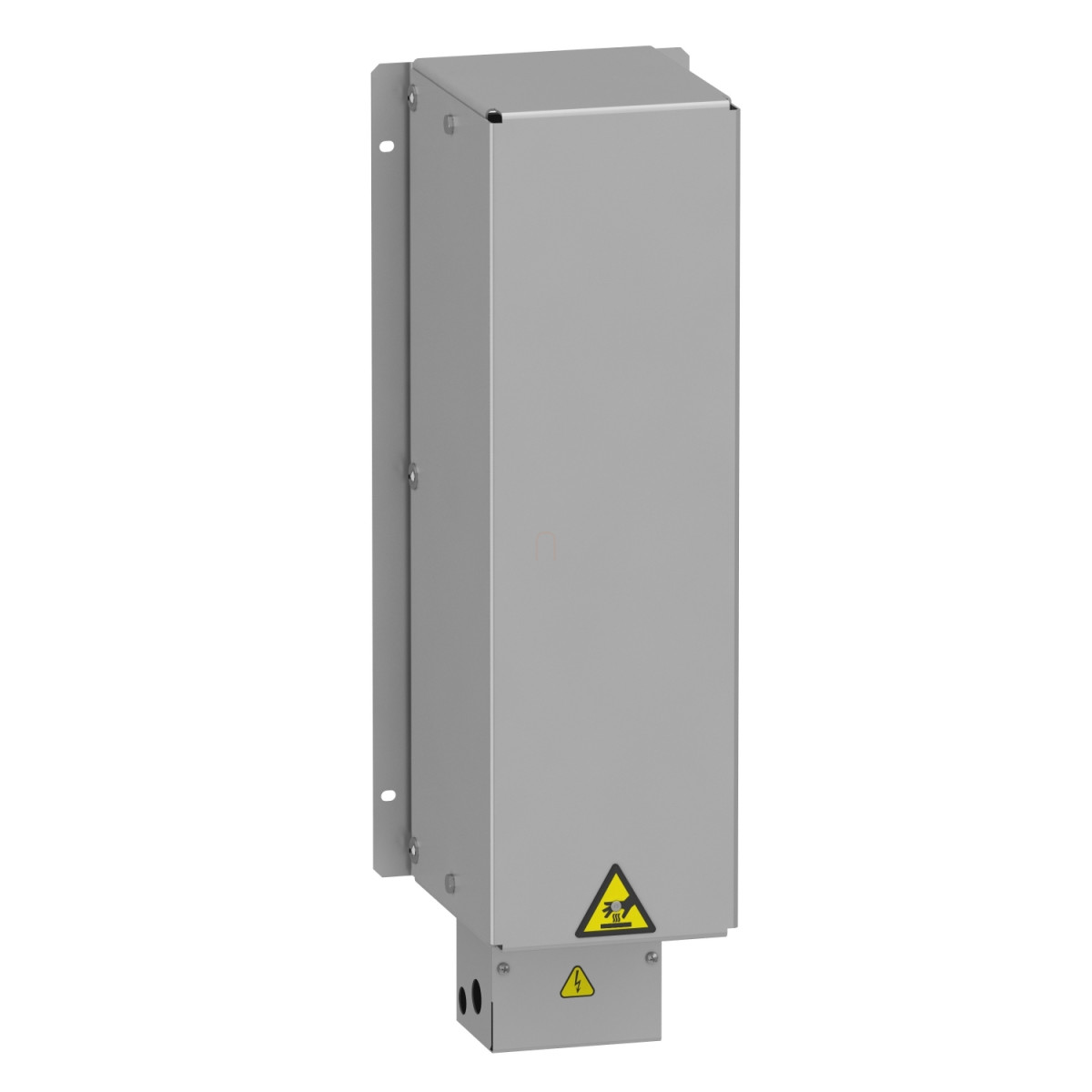

A Schneider Electric VW3A7733 fékellenállás az Altivar termékcsalád változtatható frekvenciájú meghajtóihoz kifejlesztett precíziós kiegészítő, amely lehetővé teszi a nagyobb motorok hatékony fékezését, miközben a visszatáplált energia biztonságosan kerül elvezetésre. Ez a 16 Ohm ellenállás értékű, 1,1 kW-os fékellenállás kifejezetten az Altivar Machine ATV320, Altivar Machine ATV340 és Altivar Process ATV900 sorozatú frekvenciaváltókkal való használatra lett optimalizálva.
A VW3A7733 fékellenállás IP20 védettséggel rendelkezik, ami elegendő védelmet biztosít belső, ipari környezetben történő telepítéshez, miközben nem igényel extra burkolatot a normál üzemi körülmények között. A készülék 24 V DC vagy 250 V AC névleges üzemi feszültségen működik, így számos különböző konfigurációban alkalmazható. A fékellenállás maximálisan kihasználható teljesítménye 1,1 kW 50°C környezeti hőmérsékleten, ami kiváló megoldást jelent olyan alkalmazásoknál, ahol gyakori a motor fékezése és az energiavisszatáplálás.
A VW3A7733 fékellenállás többféle terhelési ciklusra is alkalmas, a könnyű ciklusoktól (maximum 0,8 másodperces fékezés 120-150% fékezőnyomatékkal 40 másodperces ciklusidő mellett) a közepes terhelésű ciklusokig (maximum 4 másodperces fékezés 135-165% fékezőnyomatékkal, szintén 40 másodperces ciklusidő mellett). Ez a sokoldalúság lehetővé teszi, hogy a fékellenállás pontosan illeszkedjen a különféle alkalmazások igényeihez, akár könnyű, akár közepes terhelésű fékezési követelményekről van szó. A termék kompatibilis számos Altivar frekvenciaváltóval, beleértve az ATV930, ATV950, ATV340 és ATV320 modelleket különböző teljesítménykategóriákban, így széles körben felhasználható a 200-240 V, 380-480 V, 500-690 V, valamint 600 V-os rendszerekben is.
A fékellenállás könnyen telepíthető és csatlakoztatható, elektromos bekötése csatlakozókapcsokkal történik, amelyek kapacitása a hajtásoldalon maximum 10 mm² / AWG 8, míg a hőmérséklet-szabályzó kapcsolónál maximum 2,5 mm² / AWG 12. A hőmérsékleti védelem biztosítható a frekvenciaváltón keresztül vagy a 120°C-on aktiválódó hőmérséklet-szabályozó kapcsolóval. A termék fizikai méretei: 190 mm szélesség, 570 mm magasság és 180 mm mélység, a szerelési furatai pedig a mellékelt méretrajzok alapján könnyen pozicionálhatók. A fékellenállás működési hőmérséklet-tartománya 0-50°C között van, ami lehetővé teszi a használatát különböző ipari környezetekben, a tárolási hőmérséklet pedig -25°C és 70°C között elfogadható.
Schneider Electric Altivar Process ATV900 - VW3A7733 - frekvenciaváltó kiegészítő műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar Machine ATV320, Altivar Process ATV900, Altivar Machine ATV340
Terméktípus: Fékellenállás
Ohm érték: 16 Ohm
Névleges üzemi feszültség [Ue]: 24 V DC, 250 V AC
Kiegészítő adatok
Terhelési ciklus:
- Könnyű ciklus (heavy duty): <0,8 s fékezés 150 % fékezőnyomatékkal 40 s ciklusidőnként
- Könnyű ciklus (normal duty): <0,8 s fékezés 120 % fékezőnyomatékkal 40 s ciklusidőnként
- Közepes ciklus (normal duty): <4 s fékezés 135 % fékezőnyomatékkal 40 s ciklusidőnként
- Közepes ciklus (heavy duty): <4 s fékezés 165 % fékezőnyomatékkal 40 s ciklusidőnként
Átlagos rendelkezésre álló teljesítmény: 1,1 kW 50 °C-on
Elektromos csatlakozás:
- Kapocs, csatlakozási kapacitás: <= 10 mm² / AWG 8 a hajtáshoz
- Kapocs, csatlakozási kapacitás: <= 2,5 mm² / AWG 12 a hőmérséklet-szabályozó kapcsolóhoz
Védelmi típus: Termikus védelem a hajtáson keresztül vagy hőmérséklet-szabályozó kapcsolóval 120 °C-on
Fizikai jellemzők
Szélesség: 190 mm
Magasság: 570 mm
Mélység: 180 mm
Környezeti feltételek
IP védettségi fokozat: IP20
Környezeti levegő hőmérséklete tároláskor: -25...70 °C
Környezeti levegő hőmérséklete működés közben: 0...50 °C
Szerelés és bekötés
Ajánlott bekötési séma:
1 Fékellenállás esetén:
A1: Hajtás vagy külső fékezőegység
A2: Fékellenállás
PA, PB: DC busz
2 Fékellenállás esetén:
A1: Hajtás vagy külső fékezőegység
A2: Fékellenállás
PA, PB: DC busz
