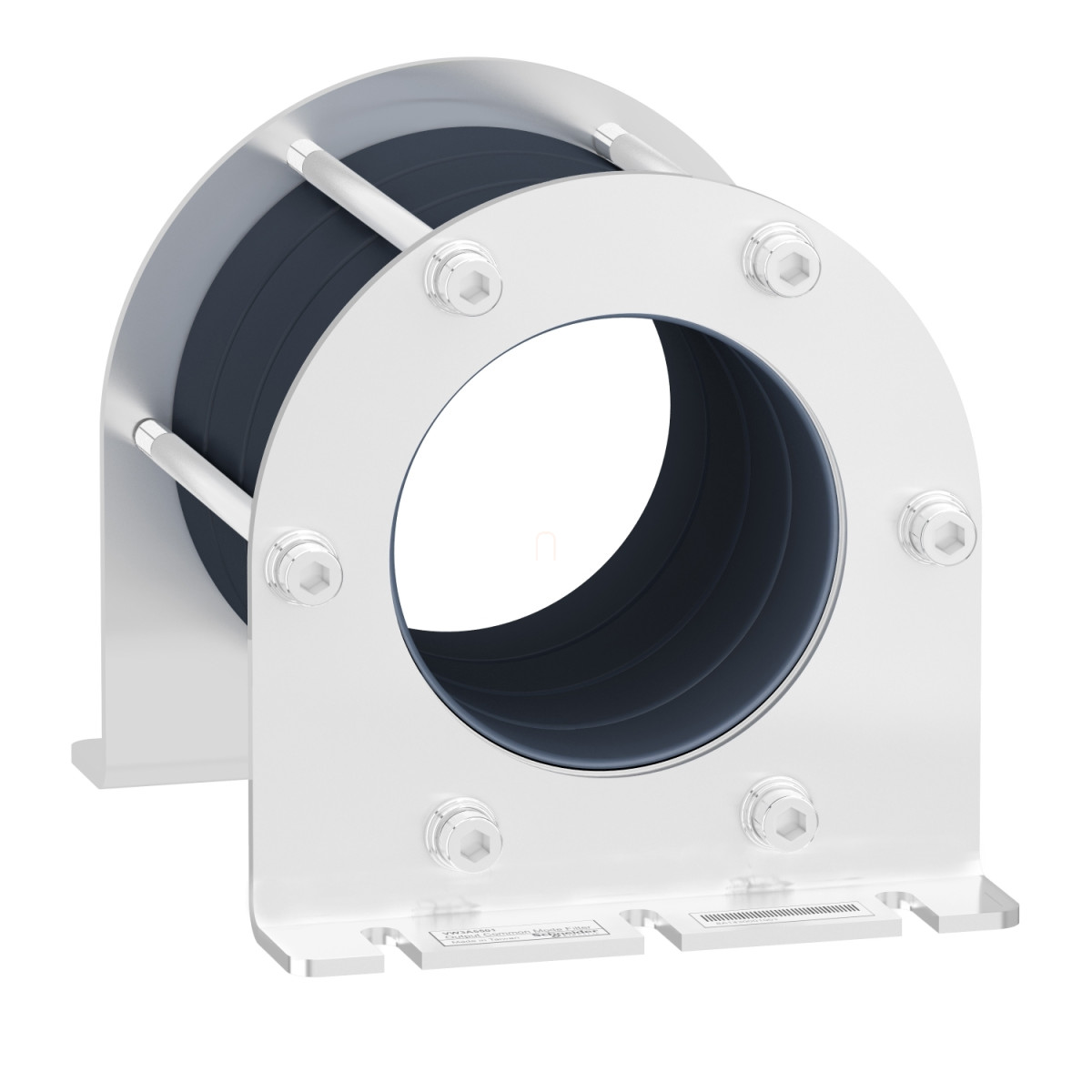

A Schneider Electric VW3A5503 közös módusú szűrő egy hatékony és megbízható megoldás a csapágyáramok csökkentésére frekvenciaváltós rendszerekben. Ez a 120µH induktivitással rendelkező termék kifejezetten az Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltókkal való használatra lett tervezve, növelve a motor és a teljes rendszer élettartamát és megbízhatóságát.
A VW3A5503 közös módusú szűrő rendkívüli kompatibilitást mutat az Altivar termékcsaláddal, beleértve az ATV630, ATV650, ATV930 és ATV950 fali kivitelű változatokat 15-90 kW teljesítménytartományban 380-480 V feszültségen, valamint a 7.5-45 kW teljesítményű 200-240 V-os készülékeket. A termék segítségével jelentősen növelhető a maximális motorkábel hosszúság, ami kritikus szempont lehet kiterjedt ipari alkalmazásokban. Egyetlen szűrővel akár 150 méter árnyékolatlan, vagy árnyékolt kábel is használható, míg két szűrővel vagy egy szűrő és egy VW3A5503 kombinációjával ez az érték akár 1000 méterre is növelhető a különböző teljesítménykategóriákban.
A VW3A5503 műszaki paraméterei között megtalálható a 2.2 A telítési áram, valamint a belső átmérő, amely 76 mm-es helyet biztosít a háromfázisú kábelek számára, míg a külső PE kábel szintén 76 mm-es átmérővel vezethető át a szűrőn. A termék Class I elektromos szigetelési osztályba tartozik, és megfelel az IEC 60721-3-3 szabvány 3M4 besorolásának mind mechanikai ütésállóság, mind rezgésállóság szempontjából. A frekvenciaváltó maximális kapcsolási frekvenciája 10 kHz, míg a maximális kimeneti frekvencia 100 Hz lehet a szűrő használata mellett.
A VW3A5503 kompakt méretekkel rendelkezik: magassága 161 mm, szélessége és mélysége egyaránt 127.5 mm, ami megkönnyíti a telepítést akár szűk helyeken is. A 2.19 kg nettó tömegű termék -15°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, és 5-95% közötti relatív páratartalmat tolerál kondenzáció nélkül. Tárolási hőmérséklettartománya -40°C és +70°C között található. A telepítési útmutatók szerint fontos a megfelelő orientációban történő felszerelés a hatékony működés érdekében, ahogyan azt az adatlap képes útmutatója is szemlélteti.
A VW3A5503 közös módusú szűrő szerelhetőségi szempontból két fő csatlakoztatási móddal rendelkezik: közvetlenül a frekvenciaváltó kimeneti csatlakozóihoz, vagy a dv/dt szűrő, illetve szinusz szűrő kimeneti csatlakozóihoz. A bekötési rajzok pontos útmutatást adnak a megfelelő telepítéshez, biztosítva a maximális hatékonyságot és a csapágyáramok optimális csökkentését. A Schneider Electric VW3A5503 közös módusú szűrő tökéletes választás minden olyan ipari alkalmazáshoz, ahol fontos a motorok hosszú távú védelme és a rendszer megbízható működése.
Schneider Electric Altivar Process ATV900 - VW3A5503 - frekvenciaváltó kiegészítő, Közös módusú fojtó, 120uH, ATV340 - 600 - 900 frekvenciaváltókhoz műszaki adatok
Főbb jellemzők
Termék vagy komponens típusa: Közös módusú kimeneti szűrő
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600
Induktivitás értéke: 120 µH
Termék kompatibilitás: ATV630 fali kivitel 15-90 kW, 380-480 V; ATV650 fali kivitel 15-90 kW, 380-480 V; ATV930 fali kivitel 15-90 kW, 380-480 V; ATV950 fali kivitel 15-90 kW, 380-480 V; ATV630 fali kivitel 7.5-45 kW, 200-240 V; ATV930 fali kivitel 7.5-45 kW, 200-240 V
Kiegészítő információk
Maximális motorkábel hosszúság: 150 m (árnyékolatlan kábel) motor: 15-90 kW 380-480 V, 1 szűrővel; 150 m (árnyékolt kábel) motor: 15-22 kW 380-480 V, 1 szűrővel; 300 m (árnyékolt kábel) motor: 15-22 kW 380-480 V, 2 szűrővel; 300 m (árnyékolt kábel) motor: 30-90 kW 380-480 V, 1 szűrő + VW3A5503; 500 m (árnyékolatlan kábel) motor: 15-22 kW 380-480 V, 2 szűrővel; 500 m (árnyékolatlan kábel) motor: 30-90 kW 380-480 V, 1 szűrő + VW3A5503; 500 m (árnyékolt kábel) motor: 15-22 kW 380-480 V, 1 szűrő + VW3A5503; 1000 m (árnyékolatlan kábel) motor: 15-22 kW 380-480 V, 1 szűrő + VW3A5503
Maximális motorkábel hosszúság 200-240 V-os rendszerekhez: 150 m (árnyékolatlan kábel) motor: 7.5-45 kW, 1 szűrővel; 150 m (árnyékolt kábel) motor: 7.5-11 kW, 1 szűrővel; 300 m (árnyékolt kábel) motor: 7.5-11 kW, 2 szűrővel; 300 m (árnyékolt kábel) motor: 15-45 kW, 1 szűrő + VW3A5503; 500 m (árnyékolatlan kábel) motor: 7.5-11 kW, 2 szűrővel; 500 m (árnyékolatlan kábel) motor: 15-45 kW, 1 szűrő + VW3A5503; 500 m (árnyékolt kábel) motor: 7.5-11 kW, 1 szűrő + VW3A5503; 1000 m (árnyékolatlan kábel) motor: 7.5-11 kW, 1 szűrő + VW3A5503
Telítési áram: 2.2 A
Belső átmérő: 76 mm a háromfázisú kábelek számára belül; 76 mm a PE kábel számára kívül
Elektromos szigetelési osztály: Class I
Mechanikai robusztusság: Ütésállóság 3M4 osztály az IEC 60721-3-3 szerint; Rezgésállóság 3M4 osztály az IEC 60721-3-3 szerint
Kapcsolási frekvencia: <= 10 kHz
Maximális kimeneti frekvencia: 100 Hz
Fizikai jellemzők
Magasság: 161 mm
Szélesség: 127.5 mm
Mélység: 127.5 mm
Nettó tömeg: 2.19 kg
Környezeti feltételek
Relatív páratartalom: 5-95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: -15-60 °C
Tárolási környezeti hőmérséklet: -40-70 °C
Méretek
Méretek mm-ben: A: 160, A1: 137, B1: 45, Ø1: 13, Ø2: 6.5, B: 127.5, C: 127.5, D: 75
Méretek inch-ben: A: 6.3, A1: 5.1, B1: 1.8, Ø1: 0.5, Ø2: 0.26, B: 5.0, C: 5.0, D: 3.0
