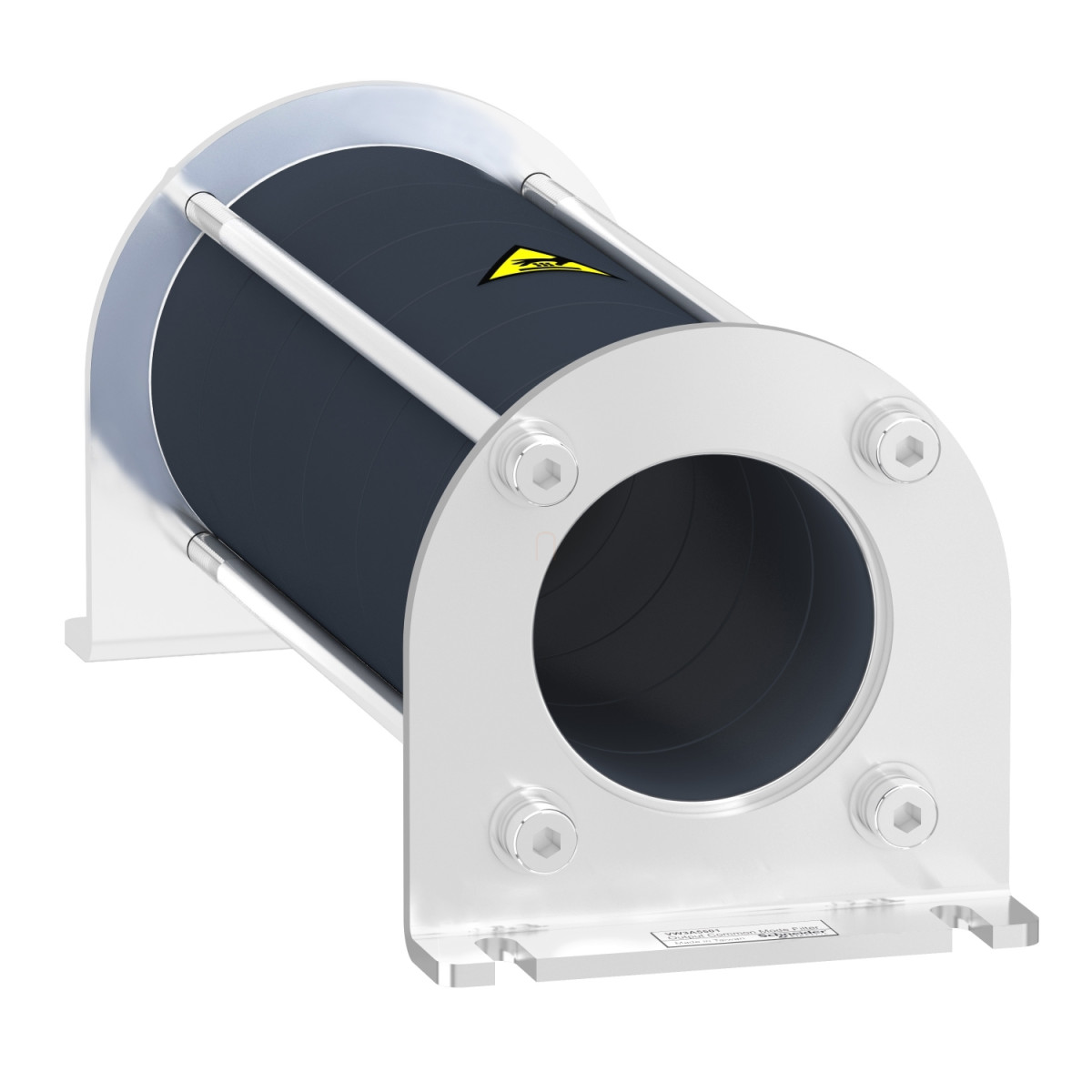

A Schneider Electric VW3A5502 egy speciális közös módusú szűrő, amelyet kifejezetten a csapágyáramok csökkentésére terveztek frekvenciaváltós rendszerekben. Ez a 219,6 µH induktivitású eszköz ideális megoldást kínál mindazon szakemberek számára, akik a motorok élettartamának meghosszabbítását és a rendszer megbízhatóságának növelését tűzték ki célul.
A VW3A5502 szűrő kompatibilis a Schneider Electric Altivar Process termékcsalád számos tagjával, beleértve az ATV600 és ATV900 sorozatokat. Konkrét alkalmazási területe a 0,75-11 kW teljesítményű, 380-480 V feszültségű, valamint a 0,75-5,5 kW teljesítményű, 200-240 V feszültségű fali kivitelű ATV630, ATV650, ATV930 és ATV950 típusú változtatható fordulatszámú meghajtásokhoz. A sokoldalú kompatibilitás révén ideális választás ipari automatizálási projektekhez és különböző gyártási környezetekhez.
A VW3A5502 szűrő jelentősen megnöveli a maximális motorkábel hosszúságot. Árnyékolt kábel esetén akár 500 méterre, árnyékolatlan kábel esetén pedig akár 1000 méterre is növelhető a vezeték hossza a megfelelő frekvenciaváltó kombinációval. Ez különösen előnyös olyan alkalmazásoknál, ahol a motor és a vezérlőegység között nagy távolságok áthidalása szükséges. A szűrő 1,1 A telítési árammal rendelkezik, és belső átmérője 37,1 mm, amely megfelelő helyet biztosít mind a háromfázisú kábelek, mind a külső PE kábel számára. A termék I. szigetelési osztályba tartozik, és megfelel az IEC 60721-3-3 szabvány szerinti 3M4 mechanikai robusztussági osztály követelményeinek mind rezgés, mind ütés tekintetében.
Műszaki szempontból a VW3A5502 legfeljebb 10 kHz kapcsolási frekvenciával és maximum 100 Hz kimeneti frekvenciával használható. Fizikai méreteit tekintve a szűrő 163,8 mm magas, 66 mm széles és 66 mm mély, ami kompakt beépíthetőséget tesz lehetővé. A termék üzemi hőmérséklet-tartománya -15°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog. Relatív páratartalom szempontjából 5-95% közötti, nem kondenzálódó környezetben működtethető. A VW3A5502 cikkszámú közös módusú szűrőt kifejezetten úgy tervezték, hogy telepítése egyszerű legyen, a megfelelő pozícióban történő felszerelést a termékhez mellékelt szemléltető ábrák is segítik.
Schneider Electric Altivar Process ATV900 - VW3A5502 - frekvenciaváltó kiegészítő, Közös módusú fojtó, 219,6uH, ATV340 - 600 - 900 frekvenciaváltókhoz műszaki adatok
Főbb tulajdonságok
Termék vagy komponens típus: Közös módusú kimeneti szűrő
Kompatibilitási tartomány: Altivar Process ATV900, Altivar Process ATV600
Induktivitás értéke: 219,6 µH
Termékkompatiblitás
Kompatibilis a következő változtatható fordulatszámú meghajtásokkal:
- ATV630 fali kivitel, 0,75...11 kW, 380...480 V
- ATV650 fali kivitel, 0,75...11 kW, 380...480 V
- ATV930 fali kivitel, 0,75...11 kW, 380...480 V
- ATV950 fali kivitel, 0,75...11 kW, 380...480 V
- ATV630 fali kivitel, 0,75...5,5 kW, 200...240 V
- ATV930 fali kivitel, 0,75...5,5 kW, 200...240 V
Maximális motorkábel hosszúság
- 150 m (árnyékolt kábel) motor: 5,5...11 kW 380...480 V, 1 szűrővel
- 300 m (árnyékolatlan kábel) motor: 0,75...11 kW 380...480 V, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 0,75...4 kW 380...480 V, 1 szűrővel
- 500 m (árnyékolatlan kábel) motor: 5,5...11 kW 380...480 V, 1 szűrő + VW3A5502
- 500 m (árnyékolt kábel) motor: 5,5...11 kW 380...480 V, 2 szűrővel
- 1000 m (árnyékolatlan kábel) motor: 0,75...5,5 kW 380...480 V, 1 szűrő + VW3A5502
- 1000 m (árnyékolatlan kábel) motor: 7,5...11 kW 380...480 V, 2 szűrővel
További műszaki adatok
Telítési áram: 1,1 A
Belső átmérő: 37,1 mm a 3-fázisú kábelhez belül, 37,1 mm a PE kábelhez kívül
Elektromos szigetelési osztály: I. osztály
Mechanikai robosztusság: Ütésállóság 3M4 osztály az IEC 60721-3-3 szerint, Rezgésállóság 3M4 osztály az IEC 60721-3-3 szerint
Kapcsolási frekvencia: <= 10 kHz
Maximális kimeneti frekvencia: 100 Hz
Fizikai jellemzők
Magasság: 163,8 mm
Szélesség: 66 mm
Mélység: 66 mm
Környezeti feltételek
Relatív páratartalom: 5...95% kondenzáció nélkül
Működési környezeti hőmérséklet: -15...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
