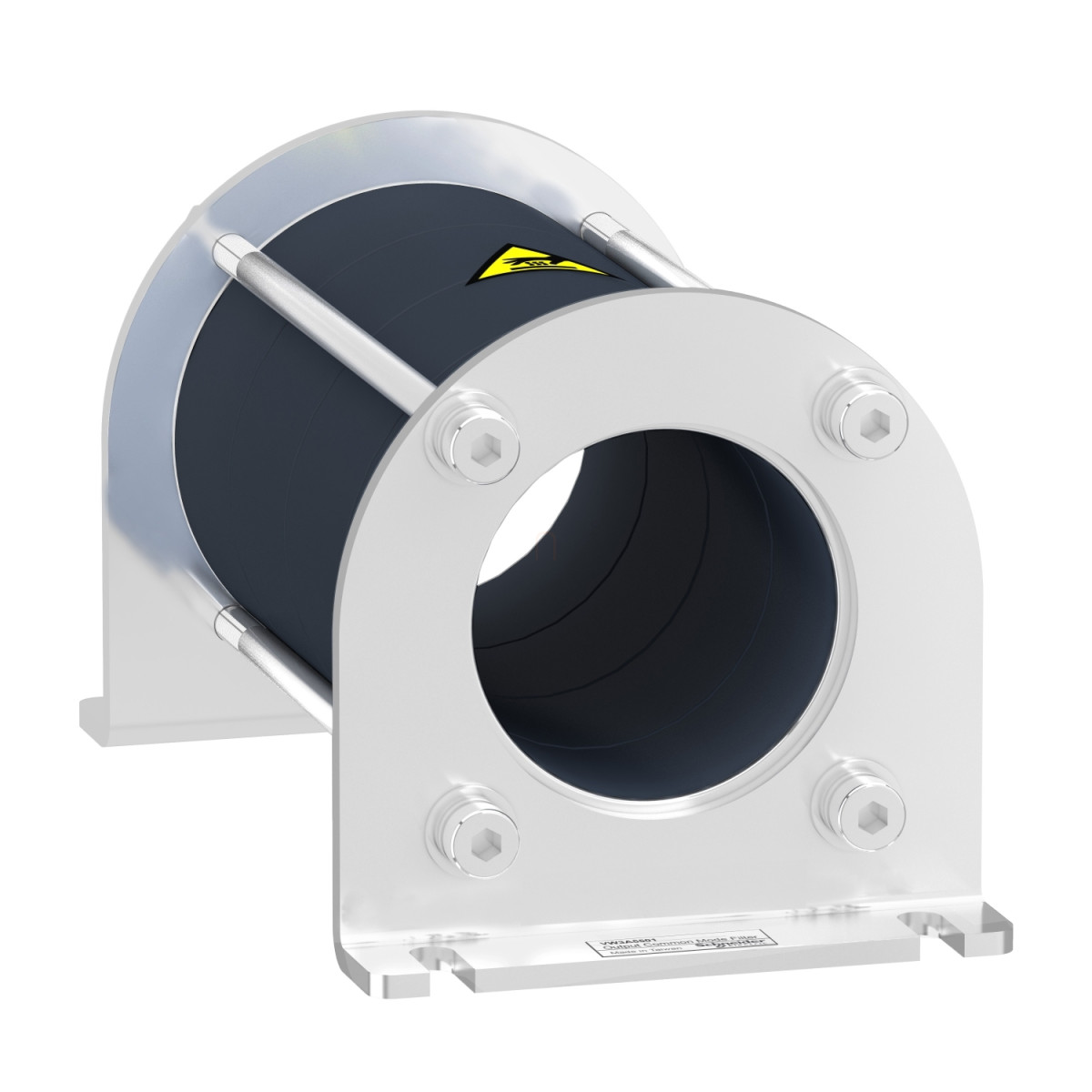

A Schneider Electric VW3A5501 típusú közös módusú szűrő (common mode filter) egy speciálisan tervezett eszköz, amely hatékonyan csökkenti a csapágyáramokat frekvenciaváltós alkalmazásokban. A 146,4 μH induktivitással rendelkező szűrő kompatibilis az Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltókkal, biztosítva a motor hosszabb élettartamát és a rendszer megbízhatóbb működését.
Ez a kompakt kialakítású szűrő elsősorban a 0,75-11 kW teljesítménytartományú, 380-480 V-os, illetve a 0,75-5,5 kW, 200-240 V-os hálózatra csatlakoztatott frekvenciaváltókhoz optimalizált. A VW3A5501 közös módusú szűrő különösen akkor előnyös, amikor hosszabb motorkábellel dolgozol, mivel jelentősen kiterjeszti a használható kábelhosszakat. Egyetlen szűrő alkalmazásával akár 150 méter árnyékolatlan vagy árnyékolt kábel is használható, míg két szűrő alkalmazásával, vagy egy szűrő és egy VW3A5502 kiegészítő kombinációjával ez a távolság akár 500 vagy 1000 méterre is növelhető a teljesítménytől és a kábel típusától függően. Ez a tulajdonság különösen értékes olyan ipari környezetekben, ahol a motor és a frekvenciaváltó között jelentős távolság van.
A termék kiváló elektromos szigetelési tulajdonságokkal rendelkezik, Class I besorolással, és megfelel az IEC 60721-3-3 szabvány szerinti 3M4 osztályú mechanikai robusztusságnak mind ütés, mind rezgésállóság tekintetében. A szűrő 10 kHz-ig terjedő kapcsolási frekvenciákon használható, és 100 Hz maximális kimeneti frekvenciát támogat. Belső átmérője 37,1 mm, amely alkalmas 3 fázisú kábelek belső és védőföld kábelek külső átvezetésére.
A Schneider Electric VW3A5501 közös módusú szűrő kompakt méretekkel rendelkezik: 119,2 mm magassággal, 66 mm szélességgel és 66 mm mélységgel. Ez a kompakt kialakítás megkönnyíti a szűrő beépítését meglévő rendszerekbe is, ahol a rendelkezésre álló hely korlátozott lehet. Felszerelése egyszerű, amit a termékhez mellékelt szerelési útmutató is elősegít.
A termék -15°C és +60°C közötti üzemi hőmérséklet-tartományban használható, és 5-95%-os relatív páratartalom mellett működőképes kondenzáció nélkül. Tárolási hőmérséklettartománya -40°C és +70°C között van. A VW3A5501 közös módusú szűrő az Altivar Process ATV630, ATV650, ATV930 és ATV950 sorozatú, falra szerelhető frekvenciaváltókkal való kompatibilitás biztosítja, hogy a legtöbb modern ipari alkalmazásban problémamentesen használható.
Schneider Electric Altivar Process ATV900 - VW3A5501 - frekvenciaváltó kiegészítő, Közös módusú fojtó műszaki adatok
Általános jellemzők
Termék típusa: Közös módusú kimeneti szűrő
Kompatibilitási tartomány: Altivar Process ATV900, Altivar Process ATV600
Induktivitás értéke: 146,4 μH
Telítési áram: 1,1 A
Termékkompatibilitás
Kompatibilis a következő frekvenciaváltókkal:
- ATV630 falra szerelhető, 0,75...11 kW, 380...480 V
- ATV650 falra szerelhető, 0,75...11 kW, 380...480 V
- ATV930 falra szerelhető, 0,75...11 kW, 380...480 V
- ATV950 falra szerelhető, 0,75...11 kW, 380...480 V
- ATV630 falra szerelhető, 0,75...5,5 kW, 200...240 V
- ATV930 falra szerelhető, 0,75...5,5 kW, 200...240 V
Kábelhosszak és alkalmazás
Maximális motorkábel hossz 380...480 V esetén:
- 150 m (árnyékolatlan kábel) motor: 0,75...11 kW, 1 szűrővel
- 150 m (árnyékolt kábel) motor: 0,75...4 kW, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 5,5...11 kW, 2 szűrővel
- 500 m (árnyékolatlan kábel) motor: 0,75...4 kW, 2 szűrővel
- 500 m (árnyékolatlan kábel) motor: 5,5...11 kW, 1 szűrővel + VW3A5502
- 500 m (árnyékolt kábel) motor: 0,75...4 kW, 2 szűrővel
- 1000 m (árnyékolatlan kábel) motor: 0,75...5,5 kW, 1 szűrővel + VW3A5502
Maximális motorkábel hossz 200...240 V esetén:
- 150 m (árnyékolatlan kábel) motor: 0,75...5,5 kW, 1 szűrővel
- 150 m (árnyékolt kábel) motor: 0,75...4 kW, 1 szűrővel
- 300 m (árnyékolt kábel) motor: 5,5 kW, 2 szűrővel
- 500 m (árnyékolatlan kábel) motor: 0,75...4 kW, 2 szűrővel
- 500 m (árnyékolatlan kábel) motor: 5,5 kW, 1 szűrővel + VW3A5502
- 500 m (árnyékolt kábel) motor: 0,75...4 kW, 2 szűrővel
- 1000 m (árnyékolatlan kábel) motor: 0,75...4 kW, 1 szűrővel + VW3A5502
Fizikai jellemzők
Belső átmérő: 37,1 mm a 3-fázisú kábelhez (belül), 37,1 mm a PE kábelhez (kívül)
Elektromos szigetelési osztály: Class I
Mechanikai robusztusság: Ütésállóság: class 3M4 az IEC 60721-3-3 szerint, Rezgésállóság: class 3M4 az IEC 60721-3-3 szerint
Kapcsolási frekvencia: <= 10 kHz
Maximális kimeneti frekvencia: 100 Hz
Méretek (ma × szé × mé): 119,2 mm × 66 mm × 66 mm
Környezeti feltételek
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: -15...60 °C
Tárolási környezeti hőmérséklet: -40...70 °C
