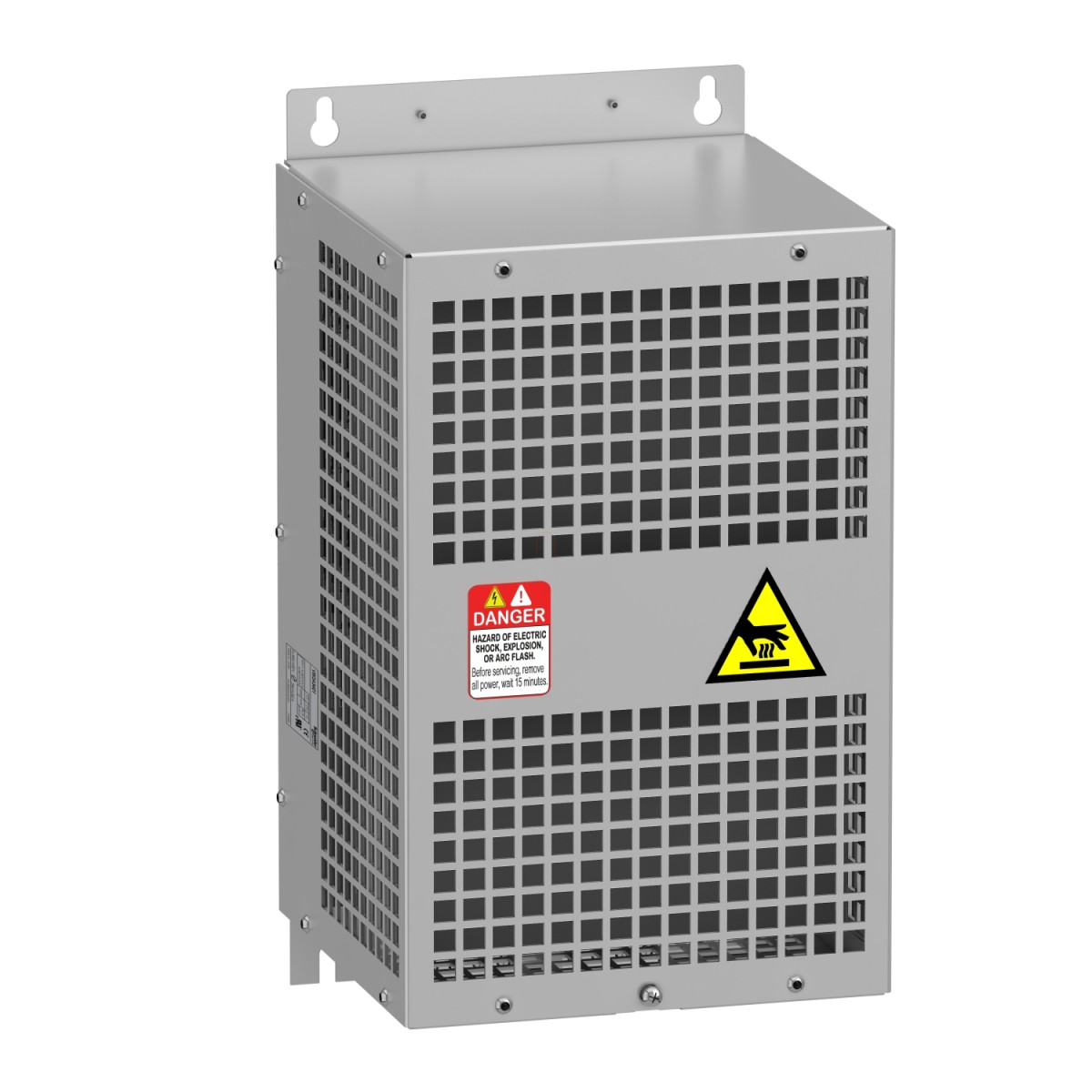

A Schneider Electric VW3A5402 egy professzionális kimeneti szinuszszűrő, amelyet kifejezetten az Altivar Process sorozatú frekvenciaváltókhoz fejlesztettek ki. Ez a szinuszszűrő ideális kiegészítő az Altivar Process ATV900 és ATV600 sorozatú készülékekhez, különösen hosszú motorkábel esetén történő alkalmazásokhoz. A VW3A5402 szinuszszűrő 15 amper névleges áramerősségre tervezett, ami tökéletesen illeszkedik a kompatibilis változtatható sebességű meghajtók teljesítményigényeihez.
A VW3A5402 kimeneti szinuszszűrő legfőbb előnye a kábelezési rugalmasság jelentős növelése, hiszen akár 1000 méteres árnyékolatlan vagy 500 méteres árnyékolt motorkábel alkalmazását is lehetővé teszi. Ez különösen értékes tulajdonság olyan ipari alkalmazásokban, ahol a motor és a frekvenciaváltó között nagyobb távolságot kell áthidalni. A szűrő hatékonyan csökkenti a motor feszültségcsúcsait és védi a motortekercselést a túlfeszültségtől, ami meghosszabbítja a motor élettartamát. A VW3A5402 szinuszszűrő hőterhelése 76 W 4 kHz kapcsolási frekvencia mellett, maximális kimeneti frekvenciája pedig 100 Hz.
A VW3A5402 szinuszszűrő széles kompatibilitási spektrummal rendelkezik, ami lehetővé teszi használatát különböző Altivar frekvenciaváltókkal. Kompatibilis az ATV630, ATV650, ATV930 és ATV950 fali kivitelű változtatható sebességű meghajtókkal, amelyek 3 kW, 4 kW, 5.5 kW teljesítményűek 380...480 V feszültségtartományban, valamint az 1.5 kW, 2.2 kW, 3 kW teljesítményű 200...240 V feszültségtartományú változatokkal is. A szinuszszűrő IP20-as védettséggel rendelkezik, de a VW3A53901 készlettel IP21-es védettségűvé alakítható. Az elektromos csatlakoztatás sorkapcsokkal történik, 6 mm² / AWG 10 csatlakozási kapacitással. A készülék maximális feszültsége 480 V AC, a maximális feszültségesés névleges terhelésnél 8%. A szűrő rövid ideig, 60 másodpercig, akár a névleges áram 1,2-szeresét is képes kezelni.
A VW3A5402 szinuszszűrő fizikai méretei: 220 mm szélesség, 455 mm magasság és 210 mm mélység, nettó tömege 13,5 kg. A készülék üzemi hőmérséklet-tartománya -15...50 °C áramcsökkentés nélkül, illetve 50...60 °C 1,5%-os áramcsökkentéssel fokonként. Telepítésnél fontos figyelembe venni, hogy 1000 m-es tengerszint feletti magasságig a névleges teljesítmény csökkentés nélkül alkalmazható, 1000...4000 m között pedig 100 méterenként 1%-os áramcsökkentés szükséges. A szinuszszűrő kapcsolási frekvencia tartománya 4...8 kHz. A Schneider Electric VW3A5402 kimeneti szinuszszűrő tehát egy rendkívül sokoldalú és robusztus kiegészítő, amely jelentősen növeli az Altivar Process frekvenciaváltók alkalmazhatóságát és megbízhatóságát hosszú motorkábeles alkalmazásokban.
Schneider Electric Altivar Process ATV600 - VW3A5402 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 15A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Terméktípus: Szinuszszűrő
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600
Speciális alkalmazás: Kimeneti szűrő
Kábelezési tulajdonságok
Maximális motorkábel hossz: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Névleges áram: 15 A
Hőveszteség: 76 W 4 kHz-en
Kompatibilitás
Kompatibilis a következő változtatható sebességű meghajtókkal:
- ATV630 fali kivitel: 3 kW, 4 kW, 5.5 kW (380...480 V)
- ATV630 fali kivitel: 1.5 kW, 2.2 kW, 3 kW (200...240 V)
- ATV650 fali kivitel: 3 kW, 4 kW, 5.5 kW (380...480 V)
- ATV930 fali kivitel: 3 kW, 4 kW, 5.5 kW (380...480 V)
- ATV930 fali kivitel: 1.5 kW, 2.2 kW, 3 kW (200...240 V)
- ATV950 fali kivitel: 3 kW, 4 kW, 5.5 kW (380...480 V)
Elektromos csatlakozás
Csatlakozás típusa: sorkapocs, csatlakozási kapacitás: 6 mm² / AWG 10
Üzemeltetési feltételek
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, 1000...4000 m áramcsökkentéssel 1% per 100 m
Kapcsolási frekvencia: 4...8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8 %
Megengedett feszültség: 480 V AC
Maximális áram: 1.20 x névleges áram (időtartam = 60 s)
Fizikai jellemzők
Szélesség: 220 mm
Magasság: 455 mm
Mélység: 210 mm
Nettó tömeg: 13.5 kg
Környezeti feltételek
IP védettség: IP20, IP21 (VW3A53901 készlettel)
Környezeti jellemzők: Biológiai szennyeződés ellenállás 3B1 osztály IEC 60721-3-3 szerint, Kémiai szennyeződés ellenállás 3C3 osztály IEC 60721-3-3 szerint, Por szennyeződés ellenállás 3S3 osztály IEC 60721-3-3 szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95 % kondenzáció nélkül
Környezeti hőmérséklet üzemeltetés során: 50...60 °C (áramcsökkentéssel 1.5 % per °C), -15...50 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tároláskor: -40...70 °C
Mechanikai robusztusság: Ütés 3M4 osztály IEC 60721-3-3 szerint, Vibráció 3M4 osztály IEC 60721-3-3 szerint
Méretek
Méretek mm-ben: A=210, B=445, C=210, A1=160, B1=351, Ø=7
Méretek inch-ben: A=8.3, B=17.5, C=8.3, A1=6.3, B1=13.8, Ø=0.28
