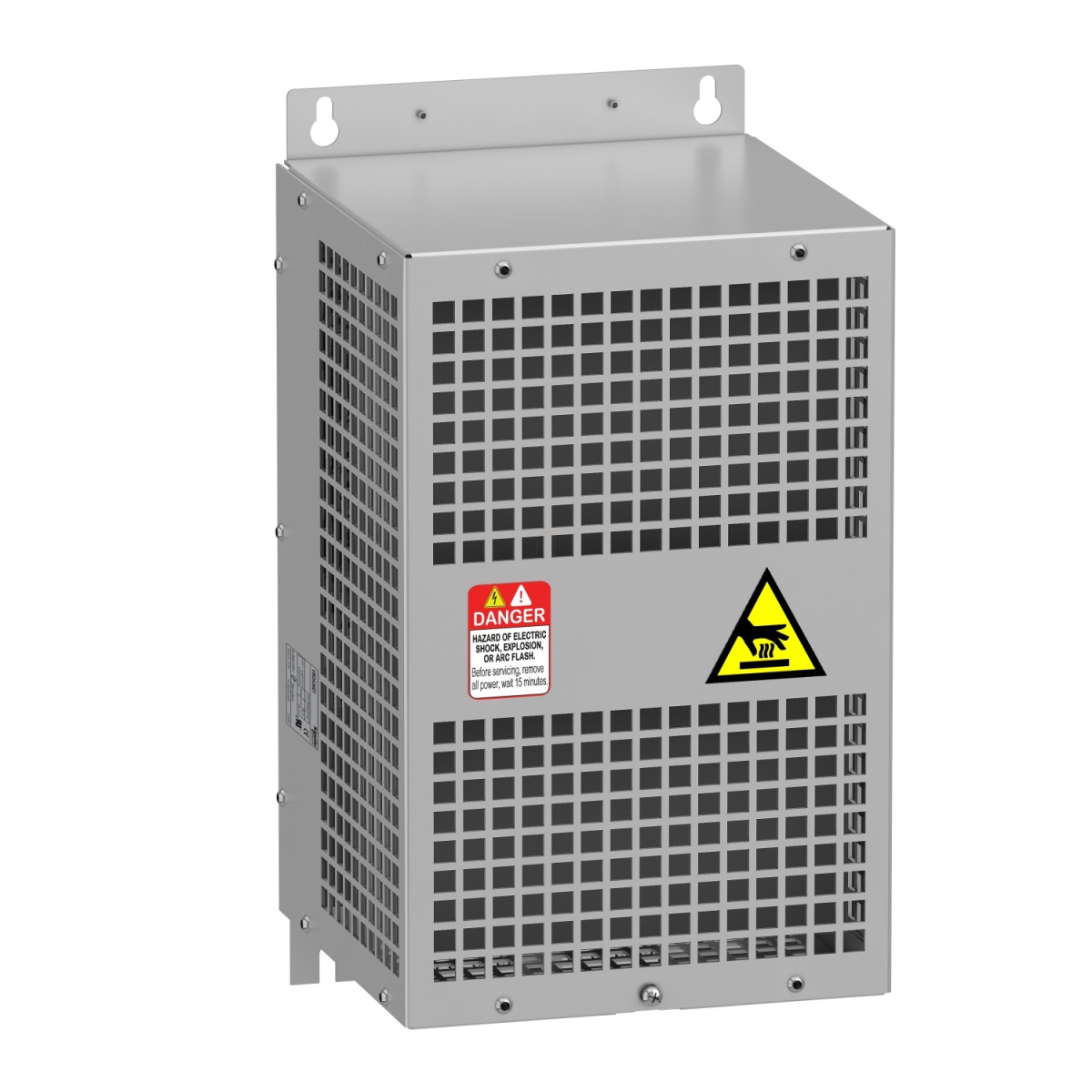

Az VW3A5401 kimeneti szinuszszűrő egy hatékony megoldás a frekvenciaváltók által generált harmonikus torzítás problémájának kezelésére. Ez a Schneider Electric által gyártott termék kifejezetten az Altivar Process ATV900 és ATV600 sorozatú változtatható fordulatszámú hajtások kiegészítőjeként került kifejlesztésre. A szinuszszűrő 6A névleges áramerősséggel rendelkezik, és jelentősen csökkenti a motorvezeték hosszúság-korlátozásokat, lehetővé téve akár 1000 méteres árnyékolatlan vagy 500 méteres árnyékolt kábelezést is.
A VW3A5401 kimeneti szinuszszűrő kompakt kialakítású, mindössze 220 mm szélességgel, 455 mm magassággal és 210 mm mélységgel rendelkezik. Tömege 10 kg, ami viszonylag könnyen kezelhetővé teszi. A szűrő a motorkábelek harmonikus komponenseinek csillapításával védi a motor szigetelését, csökkenti a motormelegedést, és minimalizálja az elektromágneses interferenciát. A 4-8 kHz közötti kapcsolási frekvencia-tartományban optimalizált működés mellett a termék maximum 100 Hz kimeneti frekvenciáig használható. A névleges terhelésnél a maximális feszültségesés mindössze 8%, míg a megengedett feszültség 480 V AC.
A VW3A5401 szinuszszűrő rendkívül széleskörű kompatibilitással bír - számos ATV630, ATV650, ATV930 és ATV950 típusú fali frekvenciaváltóval használható különböző teljesítményszinteken (0,75 kW, 1,5 kW, 2,2 kW) és feszültségtartományokban (200...240 V, 380...480 V). Az elektromos csatlakozást egy sorkapocs biztosítja, amely maximum 6 mm² / AWG 10 keresztmetszetű vezetékek bekötését teszi lehetővé. A termék túlterhelhetőségi képessége lehetővé teszi a névleges áram 1,2-szeresével történő 60 másodperces üzemelést. A névleges működés közben a szűrő hővesztesége 40 W 4 kHz-es kapcsolási frekvencia mellett.
A termék IP20 védelmi fokozattal rendelkezik, de a VW3A53901 készlettel IP21-re bővíthető. Üzemi hőmérséklet-tartománya -15...50°C terheléscsökkentés nélkül, 50...60°C között pedig 1,5%-os áramerősség-csökkentés szükséges fokonként. Tengerszint feletti 1000 m-ig terheléscsökkentés nélkül működtethető, 1000-4000 m között pedig 1%-os terheléscsökkentés szükséges 100 méterenként. A készülék környezeti specifikációi megfelelnek az IEC szabványoknak: 3B1 osztályú biológiai szennyezés-ellenállás, 3C3 osztályú kémiai szennyezés-ellenállás, 3S3 osztályú porszennyezés-ellenállás az IEC 60721-3-3 szerint, valamint 2-es szennyezettségi fokozat az IEC 61800-5-1 szerint. Relatív páratartalom tekintetében 5...95% között használható, kondenzáció nélkül. Mechanikai robusztussága megfelel az IEC 60721-3-3 szerinti 3M4 osztályú ütés- és rezgésállóságnak.
Schneider Electric Altivar Process ATV600 - VW3A5401 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 6A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típus: Szinusz szűrő
Kompatibilitási tartomány: Altivar Process ATV900, Altivar Process ATV600
Termék specifikus alkalmazás: Kimeneti szűrő
Részletes műszaki adatok
Maximális motorkábel hossz: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Névleges áramerősség: 6 A
Hőveszteség: 40 W 4 kHz-nél
Termék kompatibilitás: ATV630/ATV650/ATV930/ATV950 fali frekvenciaváltók 0,75 kW, 1,5 kW és 2,2 kW teljesítményekkel, 380...480 V és 200...240 V feszültségtartományokban
Elektromos csatlakozás: sorkapocs, csatlakozási kapacitás: 6 mm² / AWG 10
Üzemi magasság: <= 1000 m terheléscsökkentés nélkül, 1000...4000 m áramerősség-csökkentéssel 1% per 100 m
Kapcsolási frekvencia: 4...8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8%
Megengedett feszültség: 480 V AC
Max. áramerősség: 1,20 x névleges áram (időtartam = 60 s)
Fizikai méretek
Szélesség: 220 mm
Magasság: 455 mm
Mélység: 210 mm
Környezeti jellemzők
IP védettségi fokozat: IP20, IP21 (VW3A53901 készlettel)
Biológiai szennyezés-ellenállási osztály: 3B1 az IEC 60721-3-3 szerint
Kémiai szennyezés-ellenállási osztály: 3C3 az IEC 60721-3-3 szerint
Porszennyezés-ellenállási osztály: 3S3 az IEC 60721-3-3 szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: -15...50°C (terheléscsökkentés nélkül), 50...60°C (áramerősség-csökkentéssel 1,5% per °C)
Tárolási környezeti hőmérséklet: -40...70°C
Mechanikai robusztusság: Ütés osztály 3M4 az IEC 60721-3-3 szerint, Rezgés osztály 3M4 az IEC 60721-3-3 szerint
