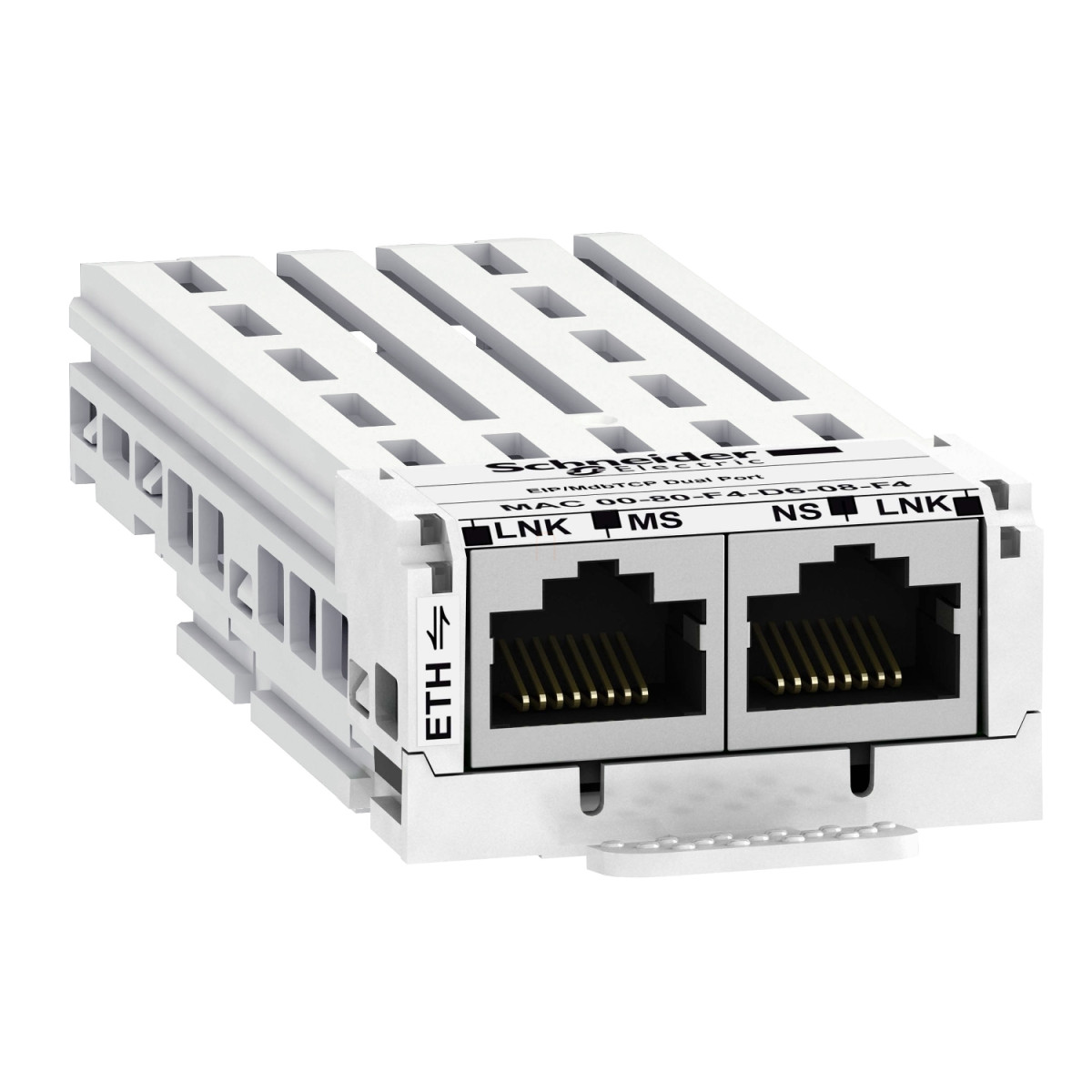

A Schneider Electric Altivar Process ATV600 - VW3A3721 egy korszerű kommunikációs modul, amely kifejezetten az Altivar Process ATV600 és Altivar Process Modular frekvenciaváltó családokhoz lett kifejlesztve. Ez a sokoldalú modul többféle kommunikációs protokollt támogat, beleértve az EtherNet/IP, ModbusTCP és MultiDrive Link (MD-Link) protokollokat, így rugalmas integrációt biztosít különböző ipari automatizálási környezetekbe.
A VW3A3721 modul 2 db RJ45 csatlakozóval rendelkezik, amelyek lehetővé teszik a daisy chain (felfűzött) hálózati topológiát, ami jelentősen egyszerűsíti a kábelezést és csökkenti a telepítési költségeket. A kommunikációs sebesség 10/100 Mbps között változhat, és mind félduplex, mind teljes duplex üzemmódot támogat a maximális rugalmasság érdekében. Az eszköz támogatja az IPv6 protokollt, ami biztosítja a jövőbeli hálózati kompatibilitást a legmodernebb rendszerekkel is.
Ez a kommunikációs modul számos fejlett szolgáltatással rendelkezik, amelyek megkönnyítik a frekvenciaváltók távoli kezelését és monitorozását. Támogatja a SNMP agentet, Modbus TCP szervert, Ethernet/IP adaptert, RSTP-t, valamint FTP szolgáltatást az Ethernet IP protokollnál. Az eszközön található beágyazott HTTP szerver, amely különféle webes szolgáltatásokat kínál, mint például widgetek (ID, vezérlés, adattábla, diagnosztika, grafikonok), energiafelügyelet, testreszabható kezdőlap, frekvenciaváltó konfigurációjának mentése/visszaállítása, Ethernet beállítás és diagnosztika, szivattyú funkciók beállítása és felügyelete, frekvenciaváltó firmware frissítése, valamint a meghajtó monitorizálása, beállítása és diagnosztizálása. A modulon található állapotjelző LED-ek (MS - modul állapot, NS - hálózati állapot, TX/RX - adás/vétel port 1 és port 2) segítik a gyors hibaelhárítást és állapotfigyelést.
A Schneider Electric VW3A3721 kommunikációs modul támogatja a CIP AC Drive és CiA 402 buszprofilokat, amelyek standardizált kommunikációs interfészt biztosítanak a meghajtók számára. Az eszköz rendelkezik ODVA és Achilles level 2 termék tanúsítványokkal, ami garantálja a megbízható működést és a kiváló biztonsági funkciókat. A mindössze 0,2 kg súlyú kompakt kialakítás megkönnyíti a beszerelést és minimalizálja a helyigényt a kapcsolószekrényekben. A Schneider Electric Altivar Process ATV600 - VW3A3721 kommunikációs modul ideális választás olyan rendszerintegrátorok és ipari felhasználók számára, akik fejlett hálózati képességeket és távfelügyeleti funkciókat keresnek a frekvenciaváltóikhoz.
Schneider Electric Altivar Process ATV600 - VW3A3721 - frekvenciaváltó kiegészítő, Kommunikációs modul, MultiDrive - Link, 2xRJ45, ATV600 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Terméktípus: Kommunikációs modul
Termékcsalád: Altivar
Kompatibilitás
Kompatibilis termékcsaládok: Altivar Process ATV600, Altivar Process Modular
Kommunikációs jellemzők
Kommunikációs port protokollok: MD-Link, EtherNet/IP, Modbus TCP
Elektromos csatlakozás: 2 RJ45 csatlakozó, Ethernet IP/Modbus TCP/MD-Link
Átviteli sebesség: 10/100 Mbps
Adatcsere mód: Félduplex és teljes duplex
Kommunikációs szolgáltatások: SNMP agent, Modbus TCP szerver, Ethernet/IP adapter, RSTP támogatás, FTP, ODVA AC drive és CiA 402 profil, Auto-MDIX, 32 paraméter BE - 32 paraméter KI implicit üzenetküldés, FDR
Kommunikációs hálózat típusa: IPv6 (internet protokoll)
Topológia: Daisy chain (felfűzött)
Időszinkronizációs protokoll: SNTP
Webszerver funkciók
Webszerver: Beágyazott HTTP szerver
Webszolgáltatások: Widgetek (azonosítás, vezérlés, adattábla, diagnosztika, grafikonok), Energiamonitorozás, Testreszabható kezdőoldal, Meghajtó-konfiguráció mentése/visszaállítása, Ethernet beállítás és diagnosztika, Szivattyú funkció beállítása és felügyelete, Meghajtó firmware frissítése, Meghajtó figyelése, Meghajtó beállítása és diagnosztika
Kijelző és jelzések
Kijelző típusa: 1 LED MS állapotjelzéshez (Modul állapota), 1 LED NS állapotjelzéshez (Hálózat állapota), 1 LED TX/RX jelzéshez (1-es port adás/vétel), 1 LED TX/RX jelzéshez (2-es port adás/vétel)
Busz profil
CIP AC Drive, CiA 402
Fizikai jellemzők
Nettó tömeg: 0,2 kg
Tanúsítványok
ODVA, Achilles: 2-es szint
